Description
L’art. 8879 est un portier audio de la série 8870 pour systèmes de por-
tiers audio ou vidéo Due Fili Plus. Livré avec 2 boutons de série : un
pour la commande de la gâche, l’autre pour lumière sclalier (par défaut)
Bornier de connexion et connecteurs
1, 2) Ligne BUS.
4, 6P) Raccordement pour bouton-poussoir d’appel de palier
5, 6S) Raccordement sonnerie supplémentaire.
Réglages
Le volume d’appel est réglable en déplaçant le l du haut-parleur entre le
connecteur A+ (ton haut) et A- (ton bas).

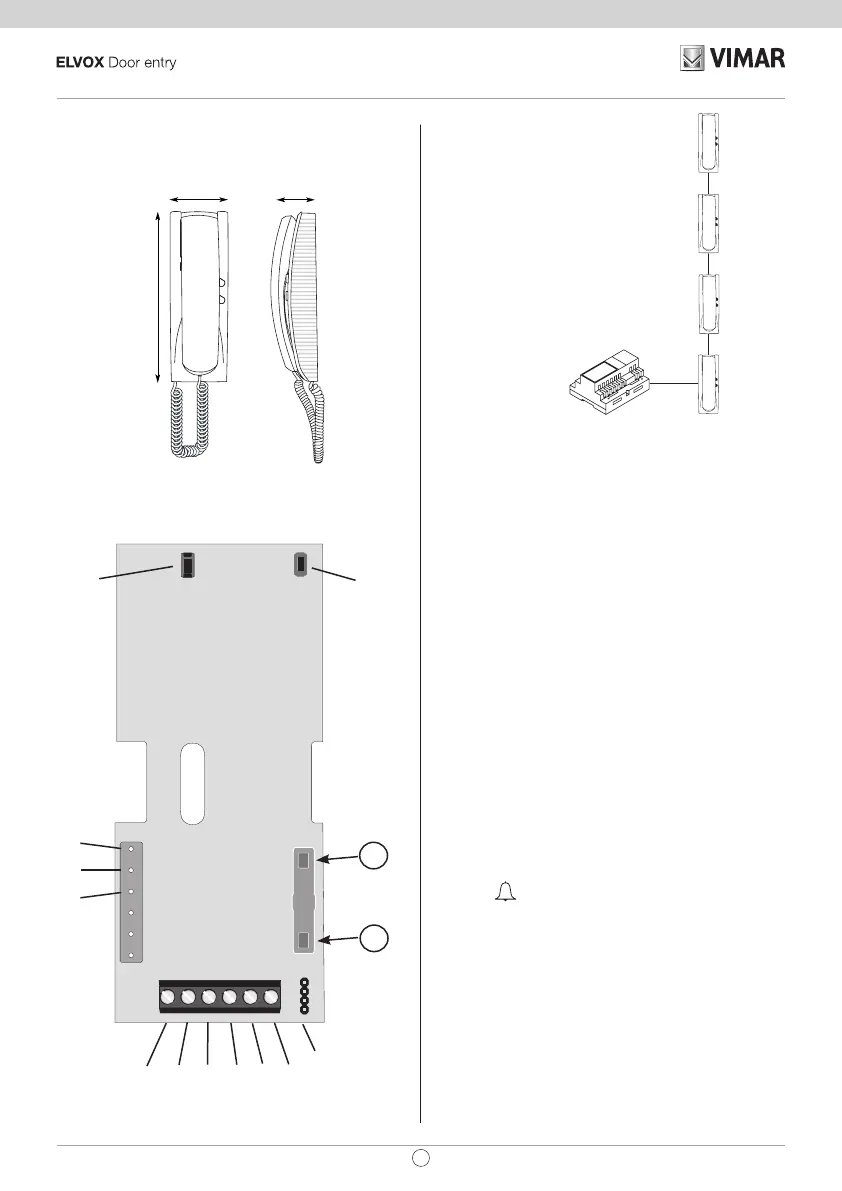

Fig. 1
220 mm
60 mm
75 mm
Programmation
Les programmations du portier audio sont de trois types: assignation d’un
code d’identication ou d’un code d’appel (indispensable), assignation d’un
code d’identication secondaire (pour portiers audio associés à un portier
audio “Master”), programmation des boutons pour services auxiliaires
et la communication entre postes (lorsque cela est nécessaire). Les
programmations doivent être effectuées avec le système allumé, sans
communication en cours et seulement après avoir relié les portiers audio
et/ou vidéo au système et programmé les plaques de rue.
Programmation du code d’identication
Le code d’identication doit être programmé par l’intermédiaire d’une
plaque de rue (principale-”MASTER”), montée dans le système et déjà
congurée. Le portier audio est fourni sans code d’identication associé.
Pour vérier cette condition, appuyer sur le bouton de commande de la
gâche. Le portier audio émettra un triple “Beep”.
Attention: pendant la programmation du code d’identication du poste
d’appartement il y a 30 seconds du moment dans lequel on entre en
programmation dans le poste d’appartement/portier-vidéo au moment
dans lequel on appuie sur le bouton-poussoir d’appel ou on envoie
le code.
Étapes de la programmation:
1) Déposer la face avant du portier audio.
2) Appuyer et garder le doigt sur le bouton RESET du portier audio.
3) Appuyer et garder le doigt sur la lamelle correspondant au bouton de
commande de la gâche, en même temps que le bouton RESET.
4) Relâcher le bouton RESET tout en continuant à maintenir enfoncé le
bouton de commande de la gâche.
5) Après 2 secondes, le portier émet une tonalité aiguë et est mis en
communication avec la plaque de rue.
6) Relâcher la lamelle correspondant à la gâche.
7) Appuyer sur le bouton d’appel correspondant au portier audio sur les
plaques de rue à boutons. Taper le code d’appel et appuyer sur le
bouton “
” sur les plaques de rue alphanumériques.
8) Si le système comprend déjà un portier audio avec le même code
d’identication associé, la plaque de rue émet un signal sonore faible et
il faut nécessairement reprendre l’opération du point 2.
9) Dans le cas contraire, le code est associé au portier audio et la
communication est coupée.
Programmation du code d’identication secondaire
La programmation du code d’identication secondaire n’est requise que pour
faire sonner simultanément plus d’un portier audio avec le même bouton
ou code d’appel. Les portiers audio qui doivent sonner simultanément sont
associés à un même groupe. Le portier audio “Master” est programmé en
premier en utilisant la procédure précédente de “programmation du code
d’identication”, tandis que les portiers audio supplémentaires du groupe
sont programmés avec le code d’identication secondaire (voir table Page
18).
Le nombre d’interphones que l’on peut associer au même groupe, sans
A
A
A
B
Terminaison Bus pour la stabi-
lisation du signal vidéo
Un « connecteur de terminaison bus » (A-B-
C) se trouve à l’intérieur de l’interphone pour
la stabilisation du signal vidéo.
En fonction de la configuration de la
connexion (interphones/moniteurs reliés en
série ou dérivés à un distributeur), régler
en pontet sur le connecteur ABC comme
décrit dans la note « Terminaison bus pour
installations DEUX FILS ELVOX » reportée
ci-dessous, dans la section schémas de
raccordement.
Reset
Attiv.
Stabilisateur de
signal vidéo
6P6S54
21
A+
A-
CA
Fig. 2
C
B
A
P2
P0
Fig. 3
6
8879
FR
