Vimar Elvox 88T1 - CONVENTIONAL 15 VAC CALL SYSTEM (831, 881, 838 POWER SUPPLY & SWITCHING MODULE)

5
PTESDEFRENIT

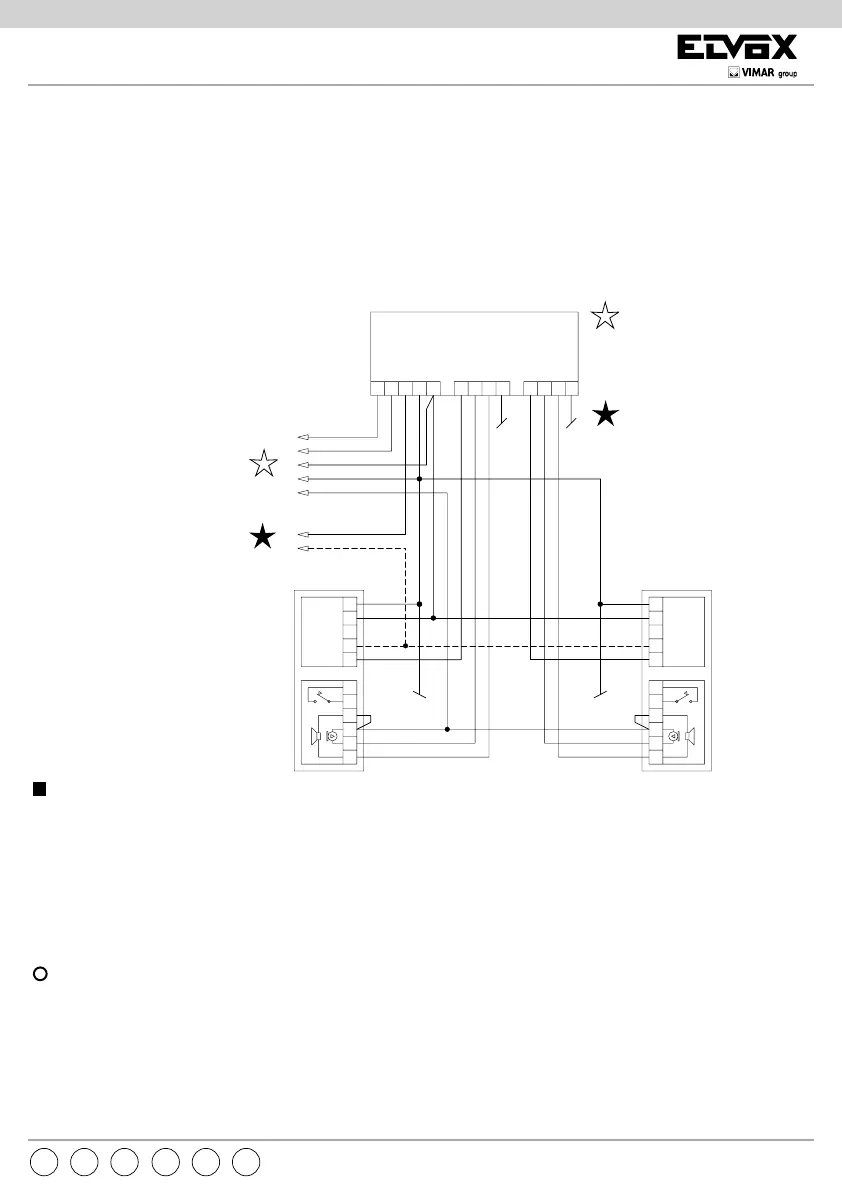

Sistema di chiamata tradizionale 15V c.a. con alimentatore Art. 831, Art. 881, Art. 838
Collegamento targhe con commutatore Art. 839/302 e posti esterni Art. 930A.
Conventional 15 Vac call system with 831, 881, 838 power supply units.
Entrance panels connected to 839/302 switching module and 930A speech units.
Système d’appel traditionnel 15V c.a. avec alimentateur Art. 831, Art. 881, Art. 838
Raccordement plaques avec commutateur Art. 839/302 et postes externes Art. 930A.
Traditionelles Rufsystem 15V AC mit Netzgerät Art. 831, Art. 881, Art. 838
Anschluss Tableaus mit Umschalter Art. 839/302 und Außensprechstellen Art. 930A.
Sistema de llamada tradicional 15V c.a. con alimentador Art. 831, Art. 881, Art. 838.
Conexionado placas con conmutador Art. 839/302 y aparatos externos Art. 930A.
Sistema de chamada tradicional 15 V c.a. com alimentador Art. 831, 881, 838
Ligação das botoneiras com o comutador Art. 839/302 e postos externos Art. 930A.
4
8
6
7
5
B
P1
3
C
-
D
+
6
7
8
-
+
8
7
D
3
5
6
4
B
C
P1
+
-
7
CH
123 8845 7P1 9P27 9
A
A
Collegare:
Al morsetto “0” degli alimentatori Art. 831-881.
Al morsetto “15” degli alimentatori Art. 838.
Collegare:
Al morsetto “15” degli alimentatori Art. 831-881.
Al morsetto “0” degli alimentatori Art. 838.
Connect:
To terminal “0” of 831-881 power supply units.
To terminal “15” of 838 power supply units.
Connect:
To terminal “15” of 831-881 power supply units.
To terminal “0” of 838 power supply units.
Raccorder:
À la borne “0” des alimentateurs Art. 831-881.
À la borne “15” des alimentateurs Art. 838.
Raccorder:
À la borne “15” des alimentateurs Art. 831-881.
À la borne “0” des alimentateurs Art. 838.
Anschließen:
An der Klemme “0” der Netzgeräte Art. 831-881.
An der Klemme“15” der Netzgeräte Art. 838.
Anschließen:
An der Klemme“15” der Netzgeräte Art. 831-881.
An der Klemme“0” der Netzgeräte Art. 838.
C- Commutatore
Switching module
Commutateur
Umschalter
Conmutador
Comutador
Art. 839/302
B- Posto esterno Art. 930A
Art. 930A speech unit
Poste externe Art. 930A
Außenstelle Art. 930A
Aparato externo Art. 930A
Posto externo Art. 930A
A- Targa Art. 88T1
88T1 entrance panel
Plaque Art. 88T1
Tableau Art. 88T1
Placa Art. 88T1
Botoneira Art. 88T1
Conexionar :
Al borne “ 0 ” de los alimentadores Art. 831-881.
Al borne “ 15 ” de los alimentadores Art. 838.
O Conexionar :
Al borne “ 15 ” de los alimentadores Art. 831-881.
Al borne “ 0 ” de los alimentadores Art. 838.
Ligar:
Ao borne “15” dos alimentadores Art. 831-881.
Ao borne “0” dos alimentadores Art. 838.
Ligar:
Ao borne “0” dos alimentadores Art. 831-881.
Ao borne “15” dos alimentadores Art. 838.
C
All’alimentatore
To power supply unit
Vers l’alimentateur
Am Netzgerät
Hacia el alimentador
Para o alimentador
Al citofono
To interphone
Vers le poste d’appartement
An der Sprechanlage
Hacia el interfono
Para o telefone
