Vimar Elvox 88T1 User Manual

7
PTESDEFRENIT
A
B
CH
15
3
6
0
7
D
3
1
2
4
6
5
P1
C
-
+
A
D
3
2
1
5
6
4
C
P1
B
+
-
7
8
12 435P1 789P27 98
Commutatore-Switching module
Commutateur-Umschalter
Conmutador-Comutador
All’alimentatore
To power supply unit
Vers l’alimentateur
Am Netzgerät
Hacia el alimentador
Para o alimentador
Art. 839/302
B- Posto esterno Art. 930F
Art. 930F speech unit
Poste externe Art. 930F
Außenstelle Art. 930F
Aparato externo Art. 930F
Posto externo Art. 930F
A- Targa Art. 88T1
88T1 entrance panel
Plaque Art. 88T1
Tableau Art. 88T1
Placa Art. 88T1
Botoneira Art. 88T1

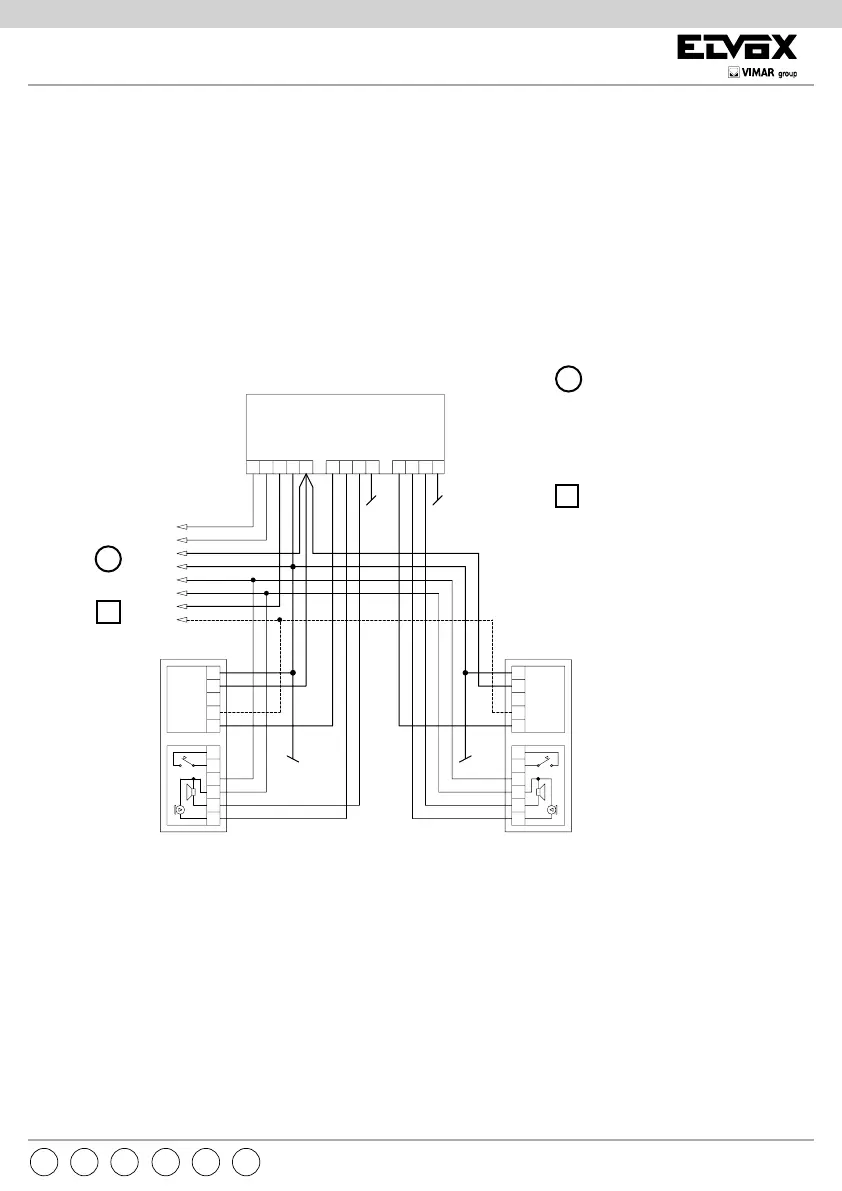

Sistema di chiamata tradizionale 15V c.a. con alimentatore Art. 836
Collegamento targhe con commutatore Art. 839/302 e posti esterni Art. 930F.
Conventional 15 VAC call system with 836 power supply unit.
Entrance panels connected to 839/302 switching module and 930F speech units.
Système d’appel traditionnel 15V c.a. avec alimentateur Art. 836
Raccordement plaques avec commutateur Art. 839/302 et postes externes Art. 930F.
Traditionelles Rufsystem 15V AC mit Netzgerät Art. 836
Anschluss Tableaus mit Umschalter Art. 839/302 und Außensprechstellen Art. 930F.
Sistema de llamada tradicional 15V c.a. con alimentador Art. 836
Conexionado placas con conmutador Art. 839/302 y aparatos externos Art. 930F.
Sistema de chamada tradicional 15 V c.a. com alimentador Art. 836
Ligação das botoneiras com o comutador Art. 839/302 e postos externos Art. 930F.
Al citofono
To interphone
Vers le poste d’appartement
An der Sprechanlage
Hacia el interfono
Para o telefone
{
{
