21
7549/M
1 -
LED de iluminación del campo de
filmación
2 -
Cámara
3 -
Tecla de llamada P1
4 -
Caja de bornes de conexión (CFG/ID)
5 -
Tecla de programación (PRG)
6 -
Conmutador DIP de configuración
7 -
Tecla reset (RST)
8 -
Conector para programación con
software (SER)
9 -
Conector para tecla de llamada P2
(LED/P2)
10 -
Altavoz
11 -
Volumen micrófono
12 -
Balance
13 -
Volumen altavoz
14 -
Tiempo activaciones
1 -
2 -
3 -
P1
4 -
(CFG/ID)
5 -
(PRG)
6 -
DIP
7 -
(RST)
8 -
(SER)
9 -
(P2 (LED/P2
10 -
11 -
12 -
13 -
14 -
•

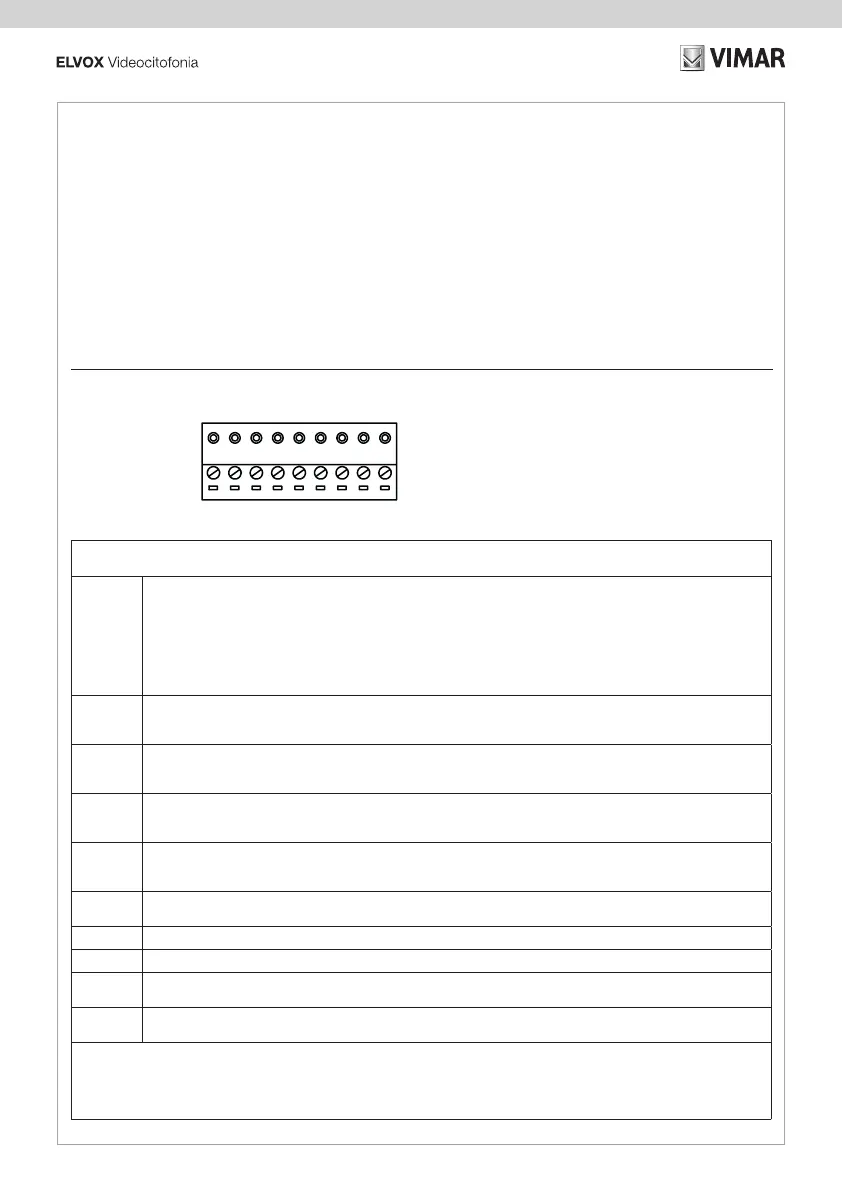

Morsettiera estraibile
•
Removable terminal block
•
Bornier amovible
•
Herausnehmbare Klemmenleiste
•
Caja de bornes extraíble
•
Placa de bornes extraível
•
Αφαιρούμενη κλέμα
•
• Morsettiera di collegamento • Connection terminal block • Bornier de connexion • Anschlussklemmenleiste
• Caja de bornes de conexión • Placa de terminais de ligação • Κλέα σύνδεση •
• Morsetto
• Terminal
• Borne
• Klemme
• Borne
• Terminal
• Επαφή κλέα
•
• Descrizione • Description • Description • Beschreibung
• Descripción • Descrição • Περιγραφή •
V
• Ingresso video per telecamera esterna (anima coassiale) • Video input for external camera (coaxial core) • Entrée vidéo pour caméra extérieure (âme coaxiale)
• Videoeingang für externe Kamera (Koaxialkern) • Entrada vídeo para cámara externa (núcleo coaxial) • Entrada de vídeo para telecâmara externa (núcleo coaxial)
• Είσοδος εικόνας για εξωτερική κάμερα (ομοαξονικός πυρήνας) •
( )
M
• Massa (riferimento per PA, AC+, V, CA) • Ground (reference for PA, AC+, V, CA) • Masse (référence pour PO, CO+, V, CA)
• Masse (Bezug für PA, AC+, V, CA) • Masa (referencia para PA, AC+, V, CA) • Massa (referência para PA, AC+, V, CA)
• Γείωση (για PA, AC+, V, CA) •
(PA, AC+, V, CA )
PA
• Ingresso per sensore porta aperta (rif. al morsetto M) • Input for door open sensor (ref. to terminal M) • Entrée pour capteur de porte ouverte (réf. à la borne M).
• Eingang für Sensor Tür oen (bezogen auf Klemme M). • Entrada para sensor de puerta abierta (ref. borne M). • Entrada para sensor de porta aberta (ref. ao terminal M).
• Είσοδος για αισθητήρα ανοικτής πόρτας (για την επαφή κλέμας M). •
(M )
CA
• Comando apriporta (riferimento al morsetto M) • Door open command (reference to terminal M) • Commande ouvre-porte (référence à la borne M).
• Türönersteuerung (bezogen auf Klemme M). • Mando abrepuertas (ref. borne M). • Comando de abertura da porta (referência ao terminal M).
• Διάταξη ελέγχου ανοίγματος πόρτας (για την επαφή κλέμας M). •
(M )
AC+
• Alimentazione supplementare (+ art. 6923) • Additional power supply (+ art. 6923) • Alimentation supplémentaire (+ art. 6923) • Zusätzliche Versorgung (+ Art. 6923)
• Alimentación adicional (+ Art. 6923) • Alimentação suplementar (+ art. 6923) • Συμπληρωματική τροφοδοσία (+ κωδ. 6923) •
(6923 +)
B1
• Bus •
Bus
B2
• Bus •
Bus
S-
• Uscita serratura 12Vcc (-) • 12Vdc lock output (-) • Sortie gâche 12Vcc (-) • Ausgang Türschloss 12VDC (-)
• Salida cerradura 12 Vcc (-) • Saída do trinco 12Vcc (-) • Έξοδος κλειδαριάς 12Vcc (-) •
(-) 12
S+
• Uscita serratura 12Vcc (+) • 12Vdc lock output (+) • Sortie gâche 12Vcc (+) • Ausgang Türschloss 12VDC (+)
• Salida cerradura 12 Vcc (+) • Saída do trinco 12Vcc (+) • Έξοδος κλειδαριάς 12Vcc (+) •
(+) 12
• Nota: La distanza massima dei collegamenti ai morsetti V, M, CA, PA, AC+ e S-, S+ è di 10 m. • Note: The maximum connection distance to terminals V, M, CA, PA, AC+ and S-, S+ is 10 m.
• Remarque : la distance maximale des connexions aux bornes V, M, CA, PA, AC+ et S-, S+ est de 10 m. • Hinweis: Die maximale Anschlusslänge an Klemmen V, M, CA, PA, AC+ und S-, S+ beträgt 10 m.
• Nota: La distancia máxima de las conexiones a los bornes V, M, CA, PA, AC+ y S-, S+ es de 10 m. • Nota: A distância máxima das ligações aos terminais V, M, CA, PA, AC+ e S-, S+ é de 10 m.
• Σηείωση: Η έγιστη απόσταση των συνδέσεων στι επαφέ κλέα V, M, CA, PA, AC+ και S-, S+ είναι 10 m. •
. 10 +V, M, CA, PA, AC+ e S-, S :
V M PA
CA
AC+
B1
B2 S- S+
