Vipera 28909 - Partlist; Installation Guidelines; Installation Connections

PE-Alu-PE pipe
connector set
Cu pipe
connector set
radiator
connector set

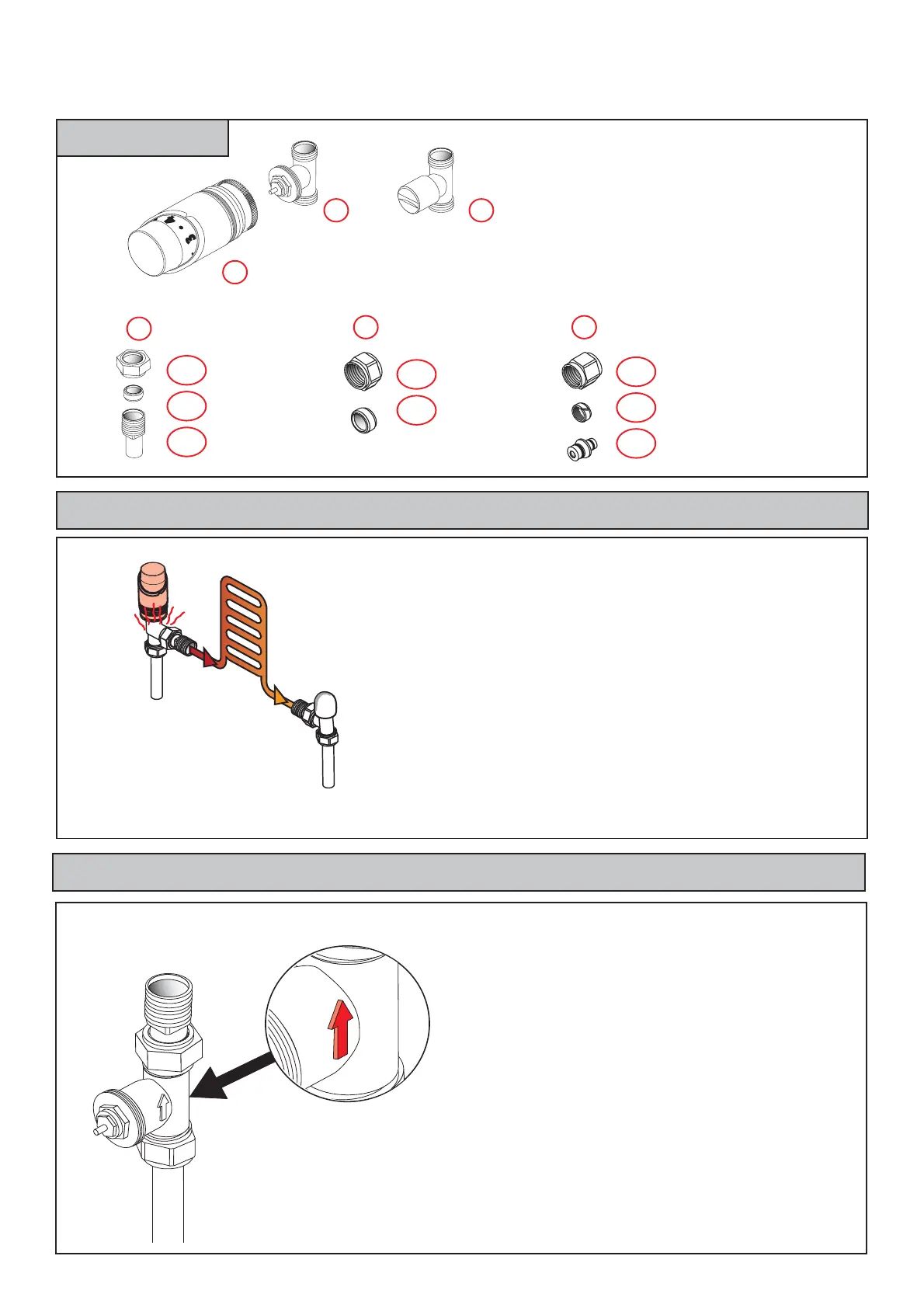

PARTLIST
BA
C
D
E F
F1
F2
F3
D1
D2
D3
E1
E2
INSTALLATION : GUIDELINES
The thermostatic cartridge must be placed horizontally, verti-
cal installation will result in malfunctioning.
De thermostatische kop dient horizontaal geplaatst te
worden, verticale installatie zal resulteren in een slechte
werking.
La cartouche thermostatique doit être placée horizontale-
ment, installation verticale entraînera des dysfonctionne-
ments.
Die thermostatische Kartusche muss horizontal platziert
werden, vertikale Installation führt zu Fehlfunktionen.
INSTALLATION : CONNECTIONS
7KHDUURZRQWKHUHJXODWRUHOHPHQWVSHFL¿HVWKHÀRZ
direction of the heat circuit. Make sure the correct connec-
tion of supply and returning pipe.
De pijl op het regelelement geeft de stroomrichting van het
warmtecircuit aan. Vergewis u van de correcte aansluiting
van toevoer en terugloopleiding.
/DÀqFKHVXUOpOpPHQWUpJXODWHXUVSpFL¿HODGLUHFWLRQGH
l’écoulement du circuit de la chaleur. Assurez-vous que la
connexion correcte de l’approvisionnement et le tuyau de
retour.
Den Pfeil zum Regler gibt die Flussrichtung der Hitze-
Schaltung. Stellen Sie sicher den richtigen Anschluss von
Versorgungs- und Rückgabe Rohr.
pg. 4
