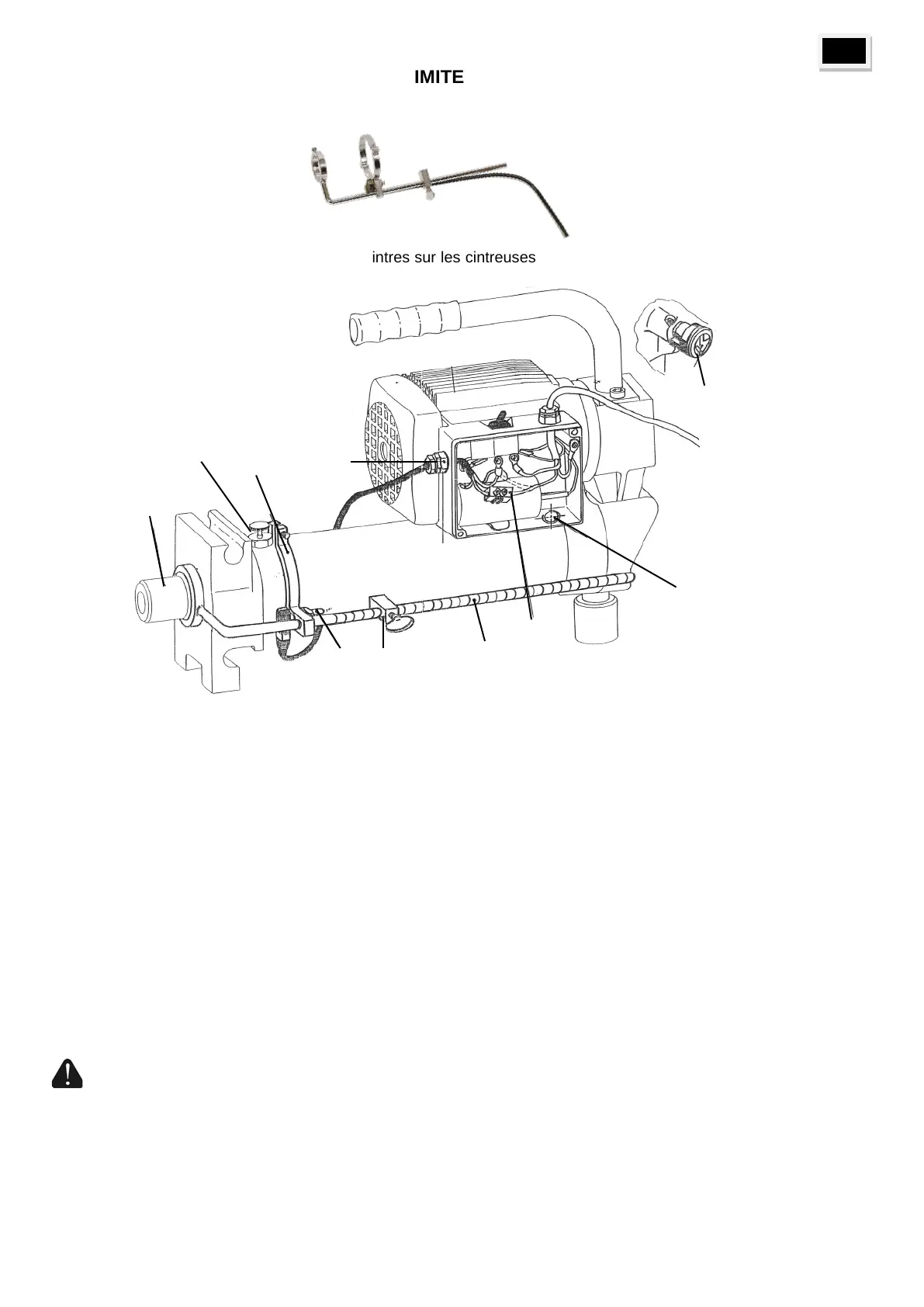

UTILISATION DU LIMITEUR DE COURSE 240811
Ce dispositif permet de reproduire les mêmes cintres sur les cintreuses hydraulique à moteur électrique équipée du vérin
N°2 (240802).
Montage
Positionner et fixer le collier
le long du bouchon .
Fixer l’interrupteur de fin de course
sur le collier .
Introduire la tige de commande
dans le collier .
Fixer la tige de commande
sur le piston du vérin.
Monter la butée de réglage
sur la tige de commande .
Retirer le capot de la boite à borne
.
Viser le presse étoupe
.
Câbler à l’aide de
(ne pas utiliser le fil bleu).
Fonctionnement
Lorsque la butée de réglage
actionne l’interrupteur de fin de course , la sortie du piston est stoppée par l’arrêt
du moteur. A cet instant, il faut obligatoirement positionner de l’interrupteur sur arrêt et dévisser la molette de retour
située de l’autre côté du vérin pour permettre au piston
de rentrer.
AVERTISSEMENT : un arrêt prolongé de la butée de réglage
sur l’interrupteur de fin de course peut
entrainer la détérioration du moteur.
