20
IT
- In caso di interruzione elettrica sui martinetti elettrici, mettere l'interruttore in posizione di arresto per evitare un riavvio
improvviso al momento della rimessa sotto tensione del circuito.
- Usare questo apparecchio soltanto per la curvatura dei tubi in acciaio o ferro o per tubi multistrato con le forme adattate.
- Posizionare sempre simmetricamente i carrelli e incastrarli per non deteriorare il martinetto.
Precauzioni durante il trasporto
I martinetti sono equipaggiati di un tappo sul serbatoio (Fig. A-1). Durante il trasporto del martinetto, avvitare la rotella
superiore del tappo fino a bloccaggio per evitare perdite d'olio nel caso in cui il martinetto verrà messo in posizione
orizzontale.
Realizzazione della curvatura
I martinetti sono studiati per lavorare soltanto in posizione orizzontale.
- Per l'uso del martinetto, svitare completamente la rotella superiore (Fig. A-1, pagina 2) per spurgare l'aria / sfiatamento.
- Posizionare ogni carrello (Fig. B, pagina 2) simmetricamente sulle fiancate (Fig. D, pagina 2) in funzione del diametro
del tubo da curvare.
- Posizionare la forma di curvatura sulla ghiera del pistone (Fig. A-2, pagina 2) in funzione del diametro del tubo da
curvare (angolo di curvatura massimo: 90°).
- Avvitare la rotella ri ritorno grigia posteriormente sul lato (Fig. A-3, pagina 2), poi realizzare la curvatura:
- Modello manuale 2402: azionare la leva verticalmente fino a raggiungere l'angolo desiderato.
- Modello elettrico 2408: posizionare l'interruttore su "Avvio" fino a raggiungere l'angolo desiderato, poi
posizionare l'interruttore su "Arresto".
- Per riportare il pistone in posizione iniziale dopo la curvatura, svitare la rotella grigia (Fig. A-3, pagina 2).
Manutenzione
Per fare il controllo e l'integrazione dell'olio, svitare il dado alla base del tappo, sotto la vite superiore (Fig. A-1, pagina 2).
Potete procurarvi 1 bidone di olio da 1L per martinetto (riferimento Virax 240101).
Diversi attacchi esistenti:
- Fiancate scorrevoli (Fig. D-2, pagina 2): permette la curvatura a gomito a gomito.
- Fiancate aperte (Fig. D-1, pagina 2): permette la curvatura gomito a gomito, con una migliore visibilità dell'operazione di
curvatura.

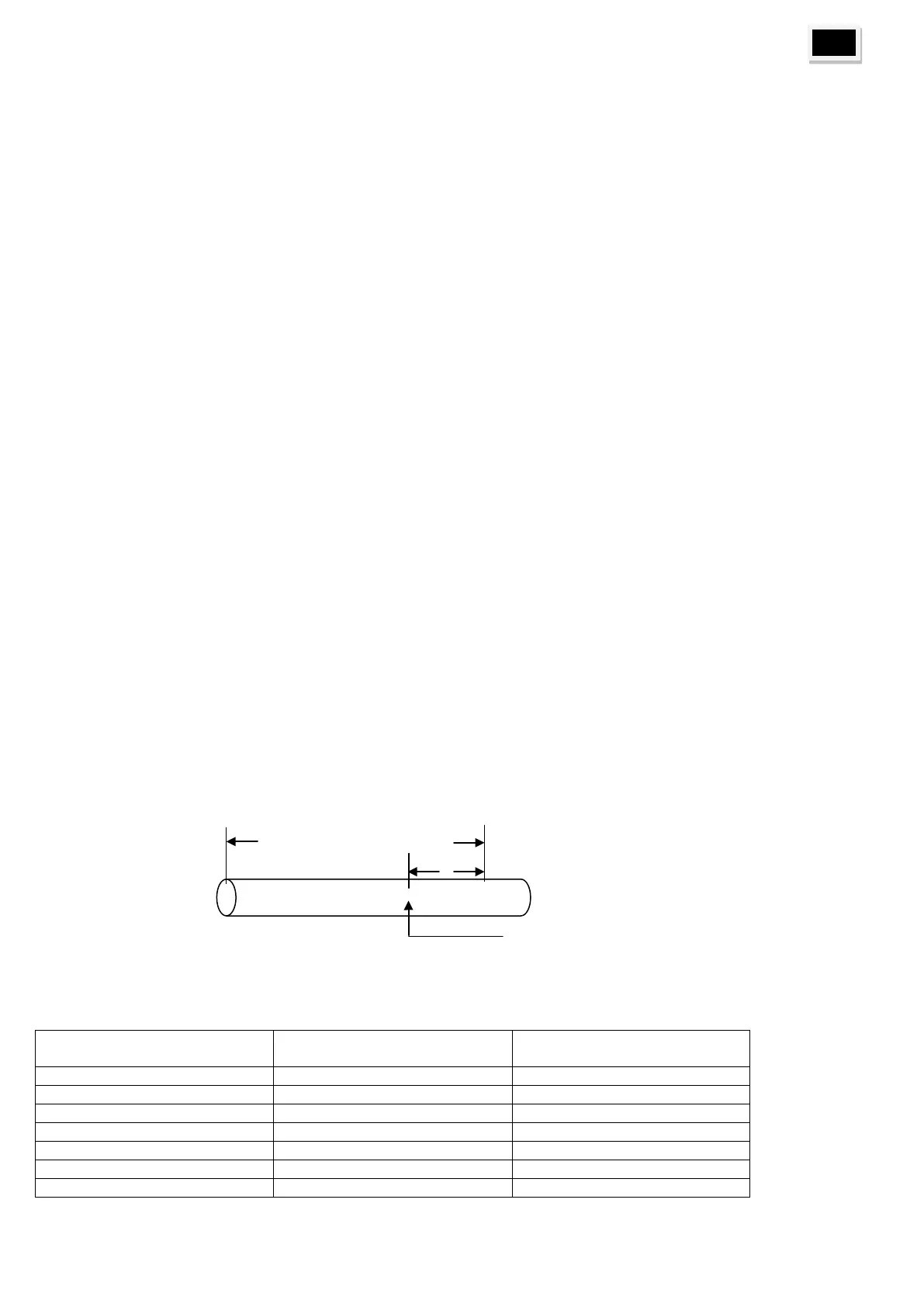

Realizzazione di una curvatura a 90° con un determinato lato
Esempio di curvatura di un tubo da 1”1/4 con una forma di raggio 135 mm.
Lato da detrarre: raggio della forma 135 x 0,2146 = 29 mm.
Per ottenere un lato di 500 mm dall'estremità all'asse del tubo una volta realizzata la curvatura a 90°, è necessario
detrarre il lato di 29 mm. In questo modo viene determinato un riferimento da porre al centro della forma.
Questo calcolo è teorico. In pratica, il lato da detrarre è generalmente superiore tra 1 e 3 mm rispetto al lato teorico.
Guida pratica
Diametro esterno del tubo
mm
500 mm
Riferimento da porre in mezzo alla forma
