8
FR

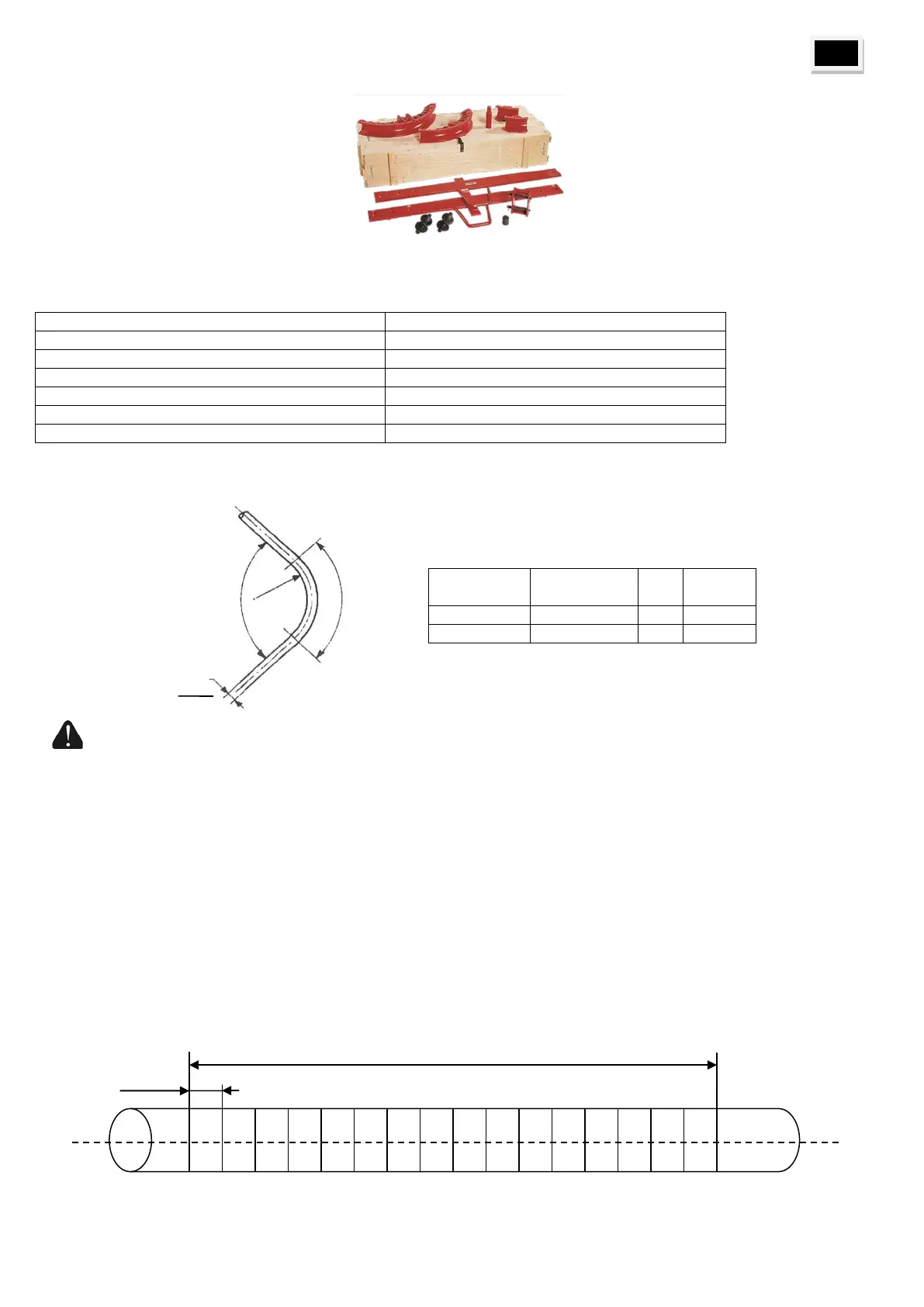

Complément de cintrage 240248
Composition du complément de cintrage pour tubes série moyenne et forte
Livré avec 2 formes de 2”1/2 et 3” références 240122 et 240123, 2 sabots de 3”1/2 et 4” références
240124 et 240125 (voir tableau page 9)
Coffre 1625 x 310 x 680 mm
Le cintrage des tubes 3"1/2 et 4" s’effectue par points.
Le rayon de cintrage « R » doit être supérieur ou égal à 20 fois le diamètre nominal (DN) du tube.
AVERTISSEMENT : La réalisation d’un rayon de cintrage « R » inférieur à 20 fois le diamètre nominal « DN »
engendre des efforts trop importants pour la cintreuse. Cela peut détériorer la cintreuse de manière irrémédiable.
Exemple de réglage :
- Le diamètre du tube « Ø » = 4"
- L’angle de cintrage « α » = 90°
- Le rayon de cintrage « R » = 20 x DN = 10 x 100 = 2000 mm
- La longueur développée « L » = 2 x PI x R x a/360
Soit L = 2 x PI x R x 90/360 = 3140 mm
Diviser ensuite « L » en secteurs égaux. La longueur de chaque secteur sera d’environ 200 mm ce qui correspond à la
longueur développée des sabots de cintrage 3"1/2 et 4".
3140/200 = 15,7
En fait, on divisera « L » en 16 secteurs de 3140/16 = 196 mm.
Ensuite, tracer sur le tube les informations suivantes comme indiqués sur le schéma ci-dessous :
1 3 4 5 2 6 7 8 9 10 11 12 13 14 15 16
L = 3140 mm
