VM Motori D754IE3 - Page 191

- 9 -
C145301000.fm
Français
Informations techniques
FR
D700/750 E2-E3
D753
IDM-45300900300.tif

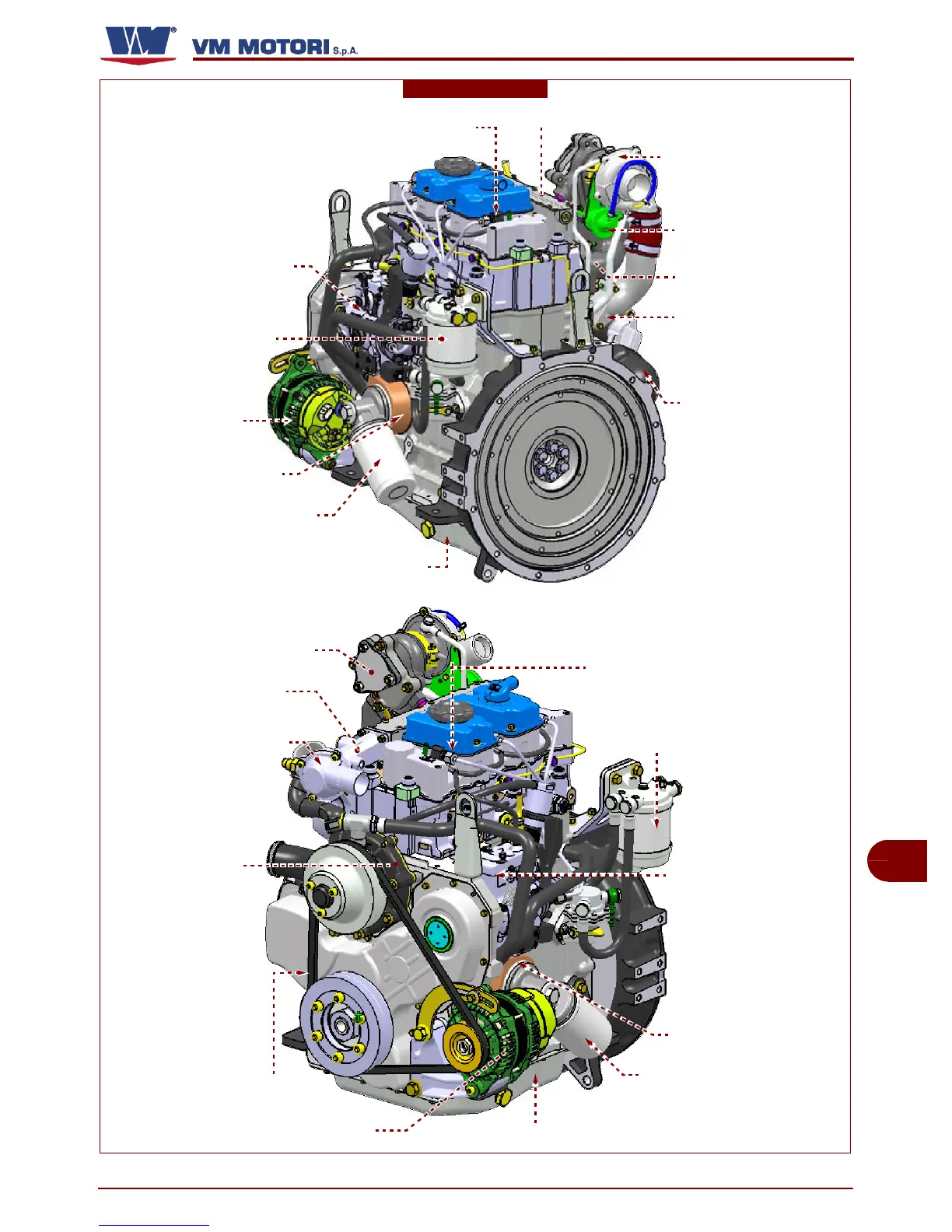

Collecteur
d'admission
(L)
Filtre à huile (G)
Echangeur de chaleur (A)
Soupape thermostatique (E)
injecteur (C)
Turbocompresseur (B)
Soupape "waste-gate" (D)
Filtre à essence (F)
Pompe à eau (M)
Courroie de transmission (N)
Collecteur d’échappe-
ment
(S)
Collecteur d'eau (T)
carter d’huile (H)
Démarreur (R)
pompe injection (P)
Turbocompresseur (B)
carter d’huile (H)
Filtre à huile (G)
Echangeur de chaleur (A)
Alternateur (Q)
Filtre à essence (F)
Alternateur (Q)
pompe injection (P)
injecteur (C)
Collecteur d'eau (T)
