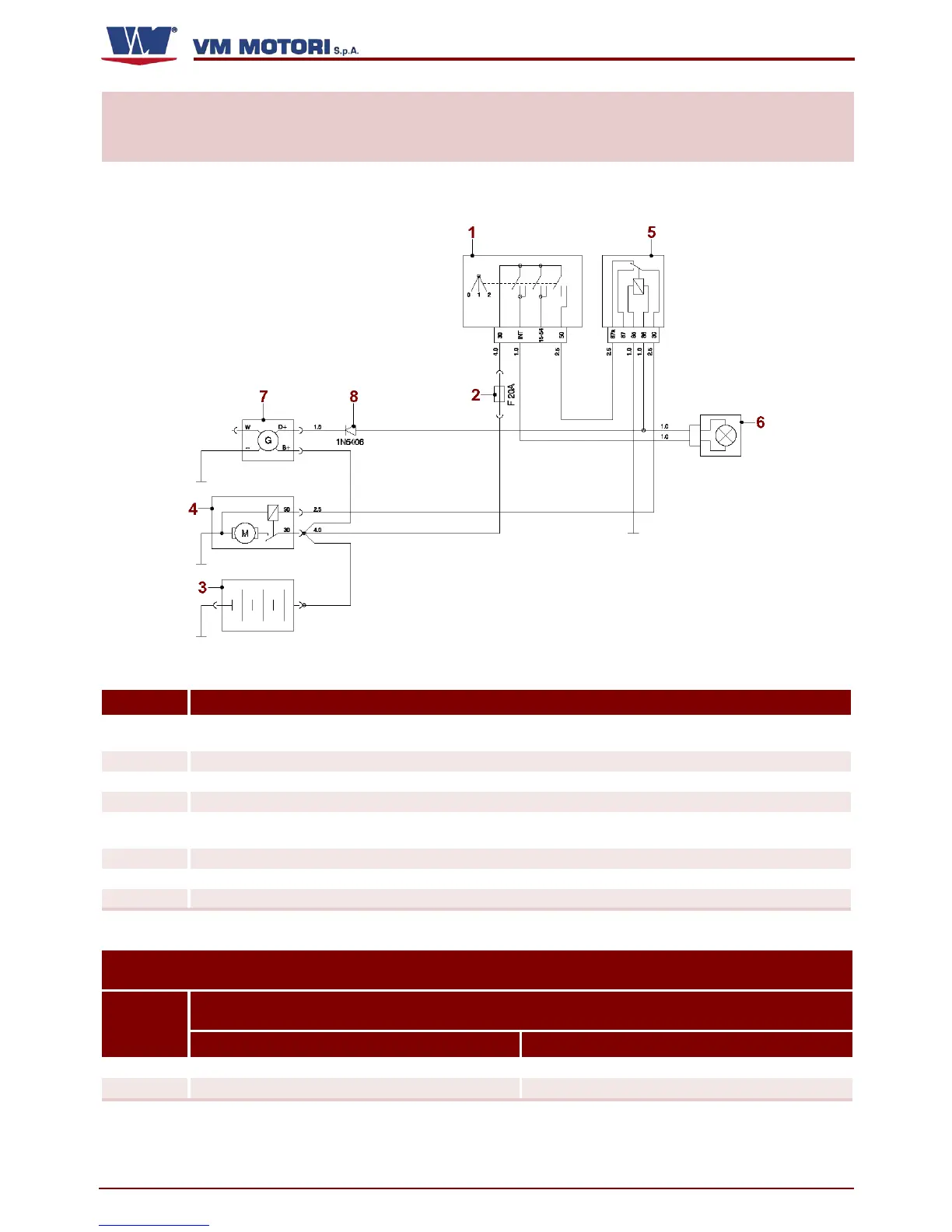

SCHEMA ELETTRICO ESCLUSIONE AVVIAMENTO A MOTORE IN MOTO - WIRING DIAGRAM FOR
EXCLUDING STARTING WITH ENGINE RUNNING - SCHALTPLAN ANLASSERSPERRE BEI LAUFENDEM
MOTOR ELEKTROEIGENSCHAFTEN - SCHÉMA ÉLECTRIQUE D'EXCLUSION DE DÉMARRAGE MOTEUR EN
MARCHE - ESQUEMA ELÉCTRICO EXCLUSIÓN DE ARRANQUE CON MOTOR EN MARCHA
N.
Descrizione -
Description - Beschreibung - Descripción
1
Interruttore di avviamento (a chiave) - Ignition (key) switch - Schlüsselschalter zum Starten -
Contacteur d’allumage (à clé) - Interruptor de arranque (con llave)
2 Fusibile - Fuse - Sicherung - Fusible - Fusible
3 Batteria - Battery - Batterie - Batterie - Batería
4 Motorino avviamento - Starter - Anlassermotor - Démarreur - Motor de arranque
5
Relè elettromagnete - Electromagnetic relay - Relais Elektromagnet - Relais électro-aimants -
Electroválvula
6 Spie di segnalazione - Indicator lamps - Kontrollleuchten - Voyants de signalisation - Pilotos de aviso
7 Alternatore - Alternating current generator - Wechselstromgenerator - Alternateur - Alternador
8 Diodo - Diode - Diode - Diode - Diodo
Caratteristiche elettriche - Electric specifications - Stromversorgungsspannung - Caractéristiques électriques - Características
eléctricas
N.
Tensione alimentazione elettrica - Power supply voltage - Beschreibung -
Tension d'alimentation électrique - Tensión alimentación eléctrica
12V 24V
5 20/30 A 10/20 A
6 3 W 3 W
