Ventilator de birou VO4227 VO4228

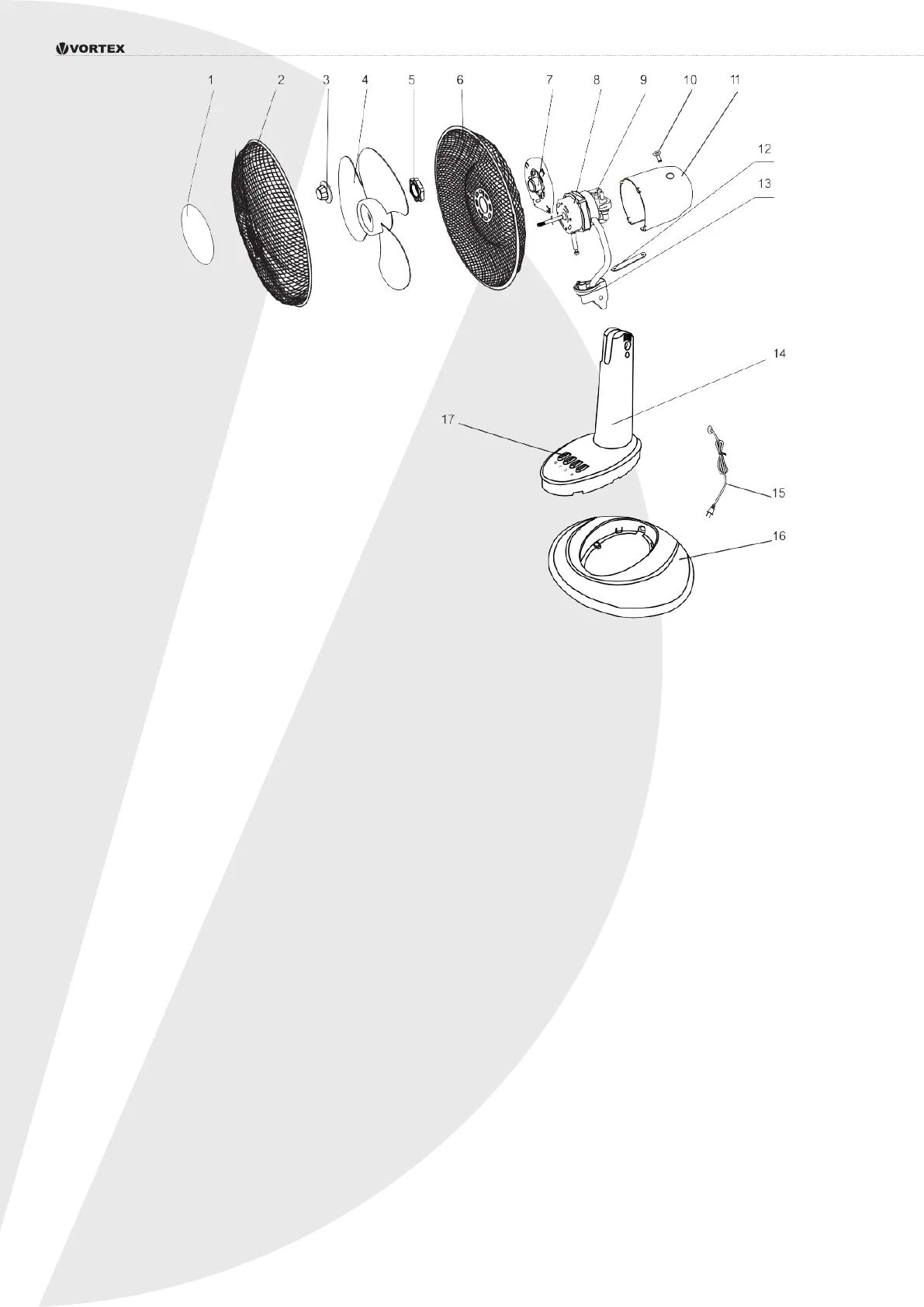

1. Piesă centrală (husă de protecție)

2. Grilă de protecție frontală

3. Ax (șurub de siguranță)

4. Paletă

5. Piuliță de plasc

6. Grilă de protecție spate

7. Carcasă frontală

8. Motor

9. Condensator

10. Buton oscilare

11. Carcasă spate

12. Braț oscilare

13. Tijă suport

14. Corp venlator

15. Cablu de alimentare

16. Bază suport

17. Butoane de comutare

ASAMBLARE

• Poziționați aparatul pe bază și xați-l ferm în poziție. Asigurați-vă că baza venlatorului este complet blo-

cată cu unitatea de bază.

• Îndepărtați grila și xați-o cu o piuliță de plasc pe capul motorului rond în sensul acelor de ceasornic.

• Așezați grila din spate spre cea din față a carcasei motorului cu mânerul în poziția superioară. Asigurați-vă

că piciorul de xare de pe carcasa motorului este cuplată cu fantele din grila din spate. Înșurubați piulița

din plasc de xare a grilei pe rul proeminent al carcasei motorului, rond în sensul acelor de ceasornic și

strângeți ferm.

• Plasați paleta venlatorului pe axul motorului, localizând fanta lamei venlatorului cu acul în axul motor-

ului. Înșurubați piulița lamei venlatorului rond-o în sensul acelor de ceasornic și strângeți ferm de partea

din față a lamei venlatorului.

• Deschideți clemele grilei și poziționați grila frontală pe grila din spate, aliniind fantele din partea inferioară

a marginii. Introduceți șurubul mic prin găuri și înșurubați piulița, dar nu strângeți în acest stadiu. Împingeți

clemele de xare a grilei în poziție asigurându-vă că grilele din față și din spate sunt xate corect. Strângeți

piulița mică și șurubul din partea inferioară a grilei.

Vortex VO4227 User Manual
