Vortex VO4229 User Manual

Ventilator tip turn VO4229
3
Cablu de alimentare Șuruburi de asamblare
Așezați un prosop sau o pernă moale pentru protecție și poziționați venlatorul pe suprafața superioară,
asel încât baza să e vizibilă. Un asistent este de ajutor pentru a menține venlatorul nemișcat în mp
ce suportul este montat.

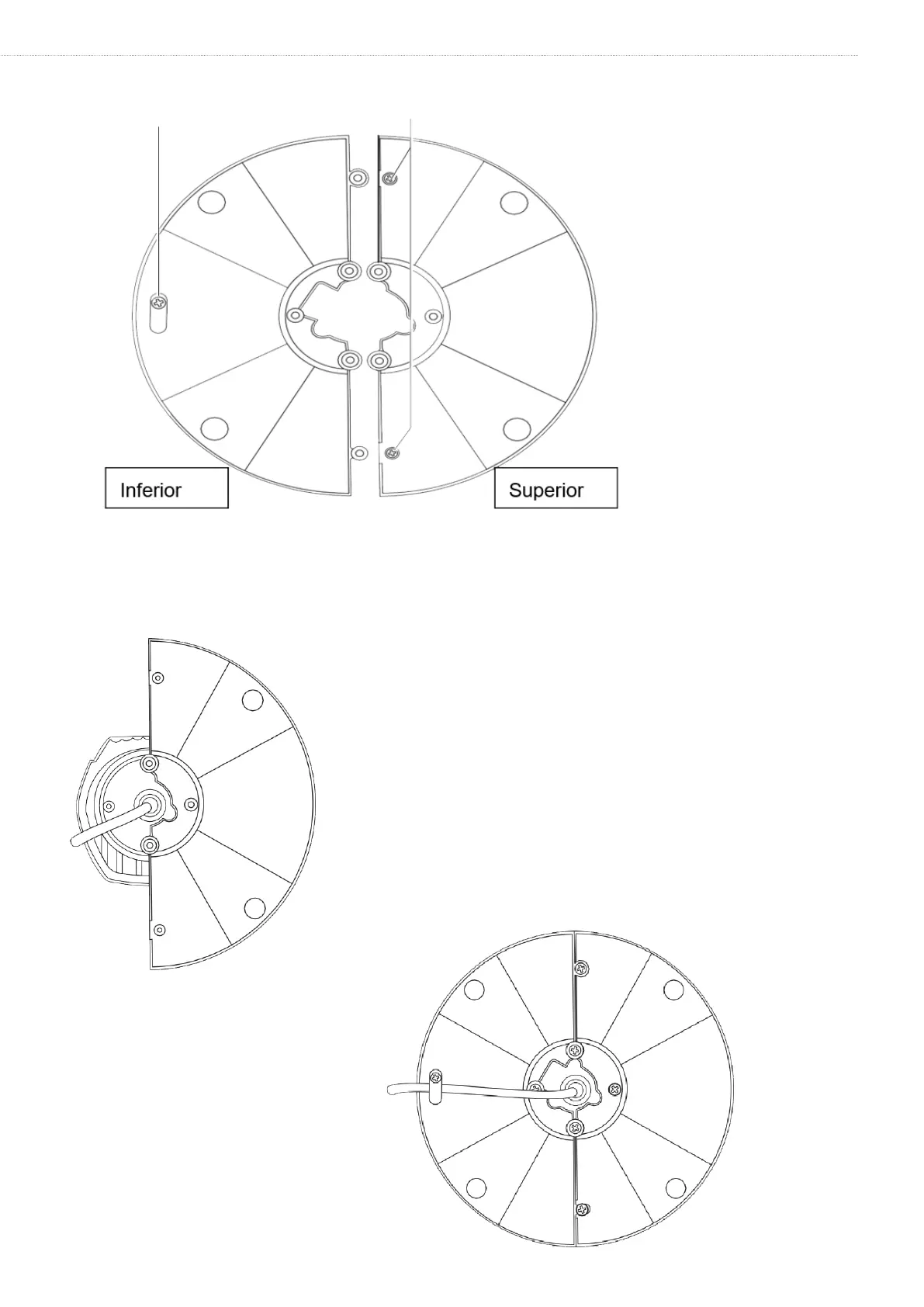

Așezați jumătatea superioară a suportului pe baza venlatorului. Aceasta se va alinia cu trei dintre stâlpii
de xare de la bază.
Puneți jumătatea inferioară a bazei peste jumătatea superioară,
asigurându-vă că, cablul de alimentare nu este prins sub suport.
Folosiți cele patru șuruburi lungi pentru a xa suportul de
venlator, apoi cele două șuruburi scurte pentru a xa cele două
jumătăți ale suportului.
Introduceți cablul de alimentare, asel încât să e ținut aproape
de partea inferioară și să poată ieși prin fanta suportului, așa
cum este arătat.

Vortex VO4229 Specifications

General

Brand	Vortex
Model	VO4229
Category	Fan
Language	English
