Aplicaciones típicas
LINEO 250 ES / LINEO 315 ES: fig. 1-2
Instalación
Fig. 3 ÷ 25.
Fig.3: B= Placa aspiración flujo de aire; C=Aspiración; D= Salida.
Esquemas de conexión eléctrica
LINEO 250 ES: Fig. 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Configuración inicial
El instalador debe configurar el funcionamiento del aparato siguiendo los pasos descritos a continuación.
Selección del modelo del producto: ver a continuación.
Esta fase se ejecuta en fábrica; las instrucciones contenidas en este manual pueden ser útiles sólo en caso de
tener que restablecer la situación después de una alteración accidental de la posición del microinterruptor.
Selección del modo de funcionamiento: ver a continuación. Están previstos dos modos: dos velocidades, V1
y V2, seleccionables mediante interruptor externo, o velocidad regulable mediante potenciómetro externo.
Ajuste de los valores V1 y V2 (en caso de modo de funcionamiento de dos velocidades).

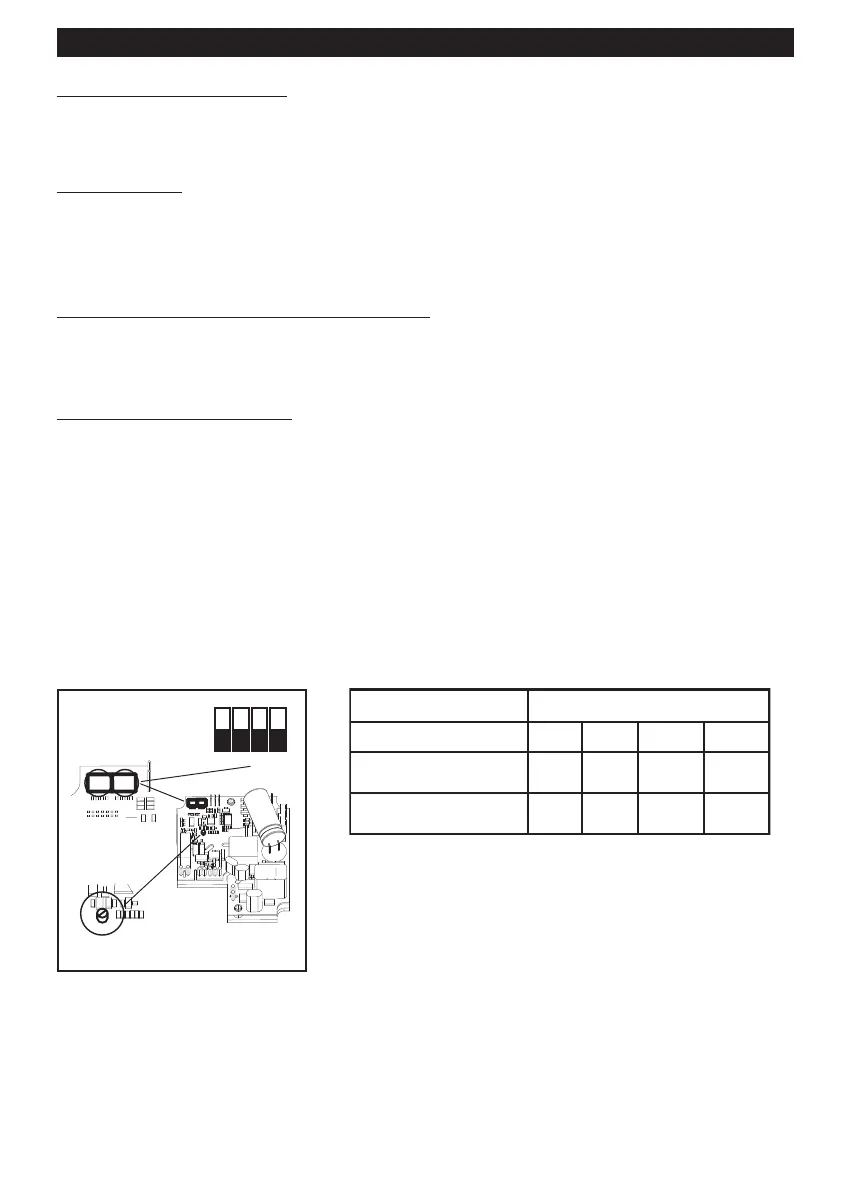

Selección del modelo del producto
La selección del modelo se efectúa con el microinterruptor 1 indicado en la figura y como se describe en la tabla
siguiente.
31
ESPAÑOL
Modelo SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
