ITALIANO
17
9 Accessori pannello remoto
A seconda del tipo di scatola elettrica è possibile ordinare i seguenti accessori composti da telaio, sotto telaio, placca e
pannello remoto multifunzione.
• COD. 21.381 - CB LCD D : Questo accessorio puo essere utilizzato in presenza di una scatola ad incasso con interasse
dei fori di 60 mm (scatola non fornita). (Vedi Fig.15).
xl
60
15
• COD. 21.194 - CB LCD R : Questo accessorio puo essere utilizzato in presenza di una scatola standard ad incasso 503
(scatola non fornita). (Vedi Fig.16)
16

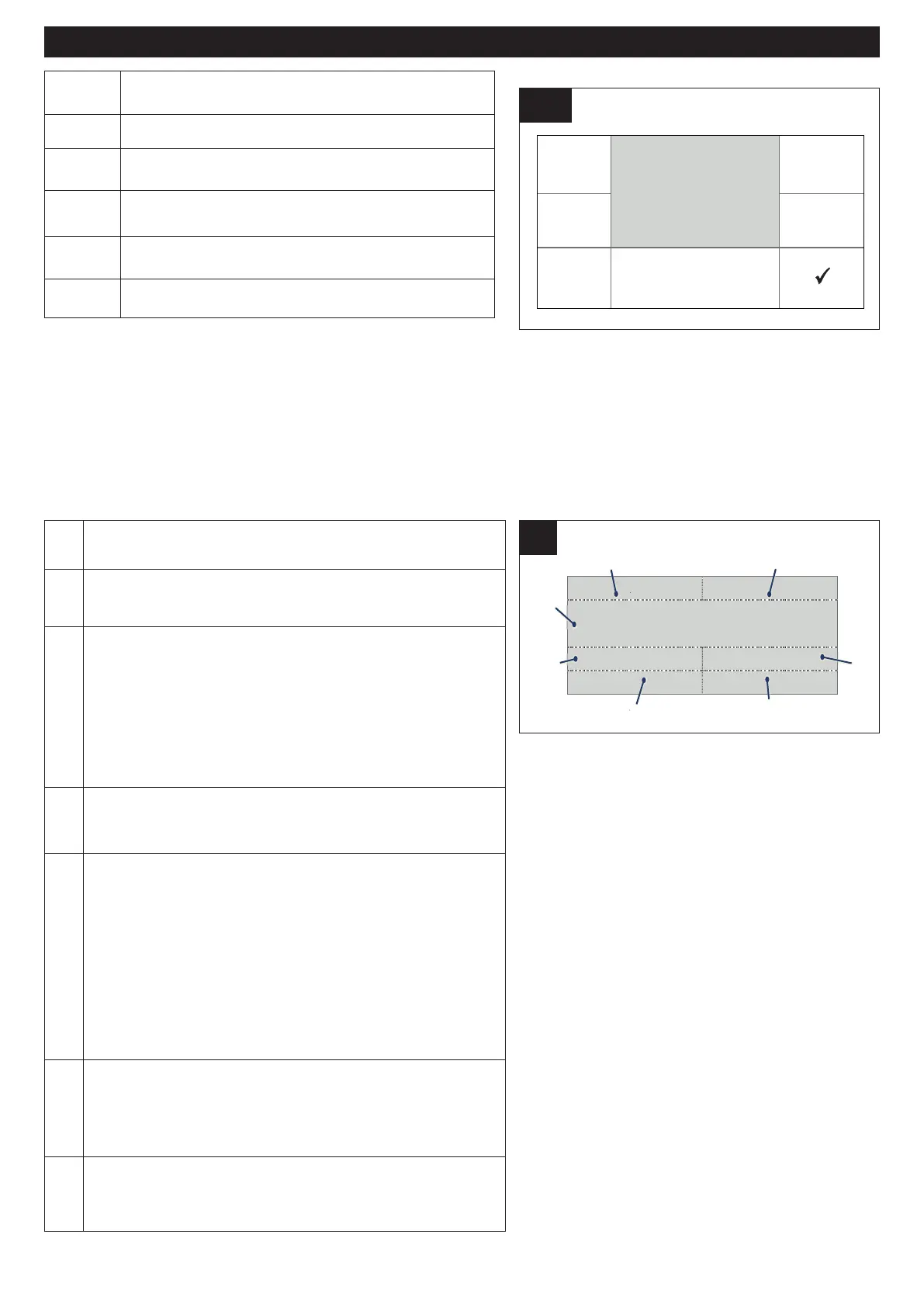

10 Funzioni pannello remoto
La gestione del prodotto può anche essere affidata ad un’interfaccia utente che consente di :
• Effettuare le medesime regolazioni della interfaccia a membrana ma da remoto.
Interfaccia utente
L’interfaccia utente avviene tramite display grafico e alcuni tasti, così come riportato nella figura che segue.
Attraverso l’interfaccia utente è possibile eseguire le seguenti operazioni:
• Selezionare la modalità di funzionamento
• Controllo temperature
• Gestione allarmi
• Regolazione Velocità
• Programmazione settimanale delle velocità
I
Display
▲
II
▼
X

▲
17
I
Tasto richiamo funzione 1.
II Tasto richiamo funzione 2.
X Tasto che consente di uscire dalla pagina visualizzata.

Tasto che consente di: aumentare la velocità /
spostarsi alla riga o al valore superiore.

Tasto che consente di: diminuire la velocità /
spostarsi alla riga o al valore inferiore.

Tasto di conferma (OK).
La retroilluminazione dei tasti e del display rimane attiva per circa due minuti dall’ultima pression di un tasto qualunque. A
retroilluminazione spenta , la pressione di un tasto qualunque riattiva la retroilluminazione senza eseguire alcuna funzione.
Pagina “HOME”
All’accensione , il display visualizza lo schermo vuoto per circa 10 secondi. Dopo di che, passa alla pagina “HOME”.
Questa pagina permette la visualizzazione di diversi dati utili al controllo dell’apparecchiatura. I dati o le informazioni che la
pagina può visualizzare sono indicati nella figur e tabella che seguono.
La figura qui sotto rappresenta le zone del display
1
• Area dei display normalmente vuota
2
• “Bypass”, nel caso in cui sia attiva la relativa funzione.
• “No-Frost”, nel caso in cui sia attiva la relativa funzione.
3
• Stato di funzionamento dell’apparecchiatura:
MIN , MED , MAX , OFF
• In caso di allarme:
• con blocco dell’ apparecchio: messaggio “Allarme!”
alternato a “Blocco!”;
senza blocco dell’ apparecchio: messaggio “Allarme!”. Vedi
“Allarmi” nel paragrafo “Funzionamento ed uso”.
• “Vacanza”, nel caso in cui sia attiva la relativa funzione.
4
• “Ext” Valore della temperatura dell’aria esterna (ad es. Ext
+5°C) dopo la pressione del tasto [II]. Vedi Figura 2, lettera
(A).
5
• “Int” Valore della temperatura dell’aria interna (ad es. Int +
22°C) dopo la pressione del tasto [II]. Vedi Figura 2, lettera
(B).
• “Progr.” in caso di programmazione settimanale attiva,
dopo la pressione del tasto [I].
• Se, durante la programmazione settimanale attiva, l’ utente
varia manualmente la velocità: compare la scritta “Prog.”
lampeggiante.
• La scritta “Man” è visualizzata quando non attiva la
programmazione.
6
• “Exh” Valore della temperatura dell’aria esausta (ad es.
Exh + 18°C) dopo la pressione del tasto [II]. Vedi Figura
2, lettera (D).
• Data (ad es. 03/04/2022), dopo la pressione del tasto [I] .
7
• “Sup” Valore della temperatura dell’aria di mandata (ad es.
Sup +21°C), dopo la pressionde del tasto [II].
• Ora del giorno (es.12:30), dopo la pressione del tasto [I].
1
2
3
4
5
6
6
6
7
