Version : 2019.1
2

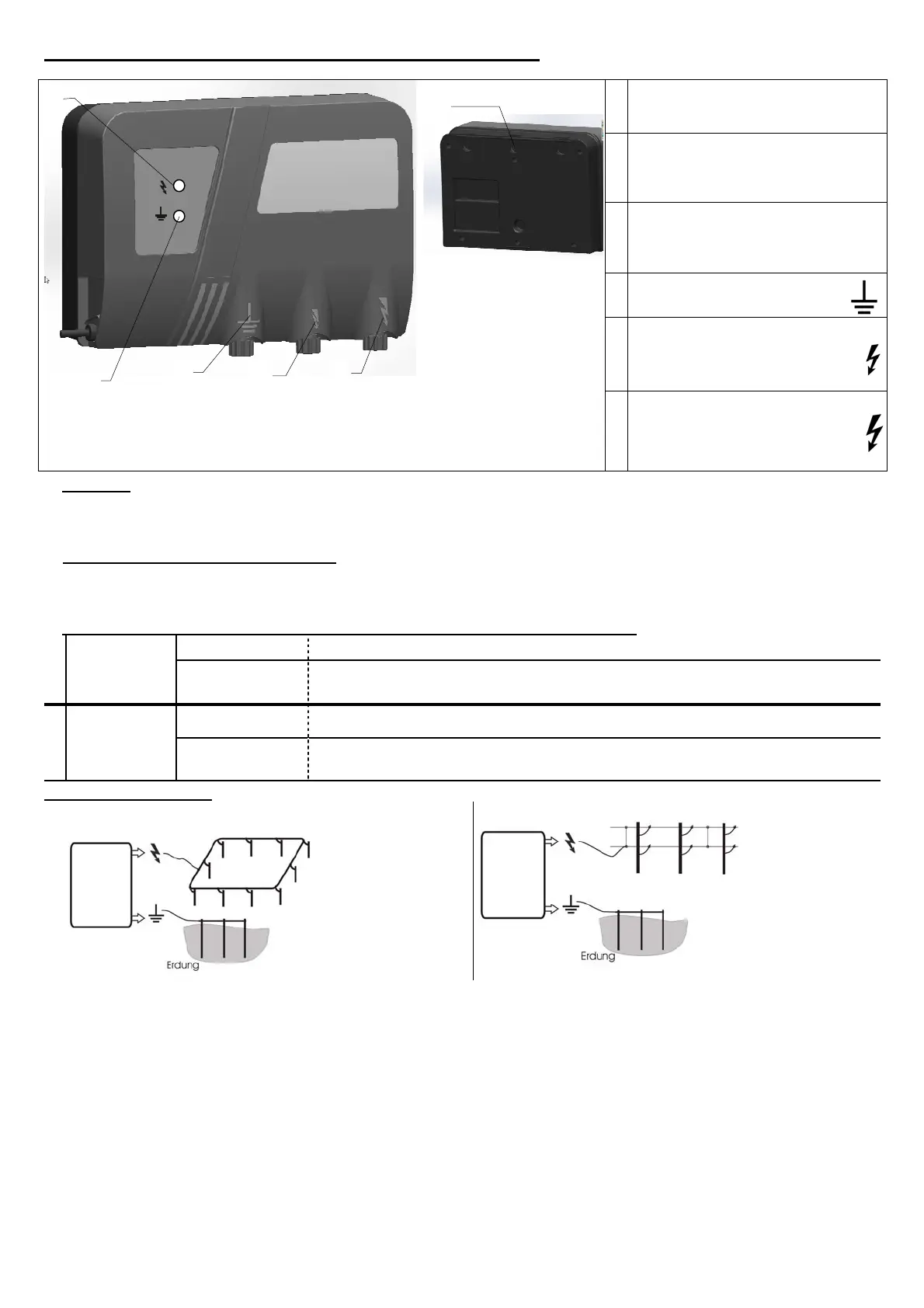

Gerätespezifische Bedienungsanweisung TESLA 7 -DE-
1
Kontrollleuchte Zaun
2
Kontrollleuchte Erde
3
Befestigungsbohrungen
4
Erdanschluss
5
Zaunanschluss
mit reduzierter Energie
6
Zaunanschluss
mit maximaler Energie
a.) Montage
Befestigungsbohrungen (3) dienen zur Wandmontage. Gerät muss an einer senkrechten, feuerfesten Wand mit den
Anschlüssen nach unten montiert werden, siehe obiges Bild links. Bei Außenmontage muss das Gerät zusätzlich vor
Regen und direkter Sonneneinstrahlung geschützt werden.
b.) Funktionsbeschreibung des Gerätes
Gerät OHNE Zaun und Erde in Betrieb nehmen. Die Kontrollleuchten blinkt im Takt der Impulse (grün oder rot). Das
Gerät ist funktionsfähig. Blinken die Kontrollleuchten nicht, muss erst die Netzspannung bzw. die Netzleitung überprüft
werden. Kann dort kein Fehler gefunden werden, sollte das Gerät von einem Fachmann überprüft werden.
c.) Funktionsbeschreibung mit ANGESCHLOSSENER Zaunanlage ( Erde + Zaun)
1
Kontroll-
leuchte Zaun
(1)
Grünes Blinken: Zaunzustand in Ordnung = Ausgangsspannung > 3500V = Mindestanforderung
Rotes Blinken: Zaunzustand fehlerhaft = Ausgangsspannung ≤ 3500V, siehe beigefügte
Bedienungsanweisung, mögliche Fehlerquellen (Figure 2, S.5)
2
Kontroll-
leuchte Erde
(2)
Grünes Blinken: Erdungszustand in Ordnung; Erdspannung < 1000 V
Rotes Blinken Erdungszustand fehlerhaft, Erdspannung ≥ 1000 V, siehe beigefügte
Bedienungsanweisung, mögliche Fehlerquellen (Figure 2, S.5) und Erdung (S.4)
Anschlussvarianten:
Es kann an jedem Zaunanschluss (5 bzw. 6) gleichzeitig jeweils eine SEPARATE Zaunanlage betrieben werden. Sollten
beide Zaunausgänge gleichzeitig verwendet werden, bezieht sich die Kontrollleuchte (1) auf den Ausgang (6) mit
maximaler Energie.
Sollten die Kontrollleuchten schneller als ca. 1x pro Sekunde blinken, ist das Gerät sofort abzuschalten und muss vor
Wiederinbetriebnahme fachmännisch überprüft werden.
Neue Funktion entsprechend EN 60335-2-76 A12 : 2010
Dieses Gerät gibt nach einer Verzögerungszeit von 15 Sekunden nicht mehr als 5 Joule Ausgangsenergie ab.
Bei zunehmender Belastung erhöht das Gerät nach Ablauf einer Verzögerungszeit seine Ausgangsenergie und passt die
Schlagstärke damit automatisch an Bewuchszunahme, Wetterbedingungen und Zaunzustand an.
Jeder Benutzer von Elektrozaunanlagen ist gesetzlich verpflichtet, das Zaungerät und die Zaunanlage regelmäßig,
entsprechend den Einsatzbedingungen zu kontrollieren, mindestens einmal täglich!
- Sichtprüfung des Gerätes und der Zaunanlage.
- Messung der Mindestspannung von 2500V an jeder Stelle des Zaunes
Achten Sie auf eine gute Erdung der Geräte, min. 3 Erdstäbe Art.Nr. 44219.
4
3
Netzstecker dient als EIN / AUS !
Anschluss an
230 V ~!
5
6
Zaunanlage geschlossen:
Zaunanlage offen:
1
2
DasWeidezaungerätdarf(imStall)
nichtalsTier‐Trainerverwendet
werden!
