Version : 2019.1
6

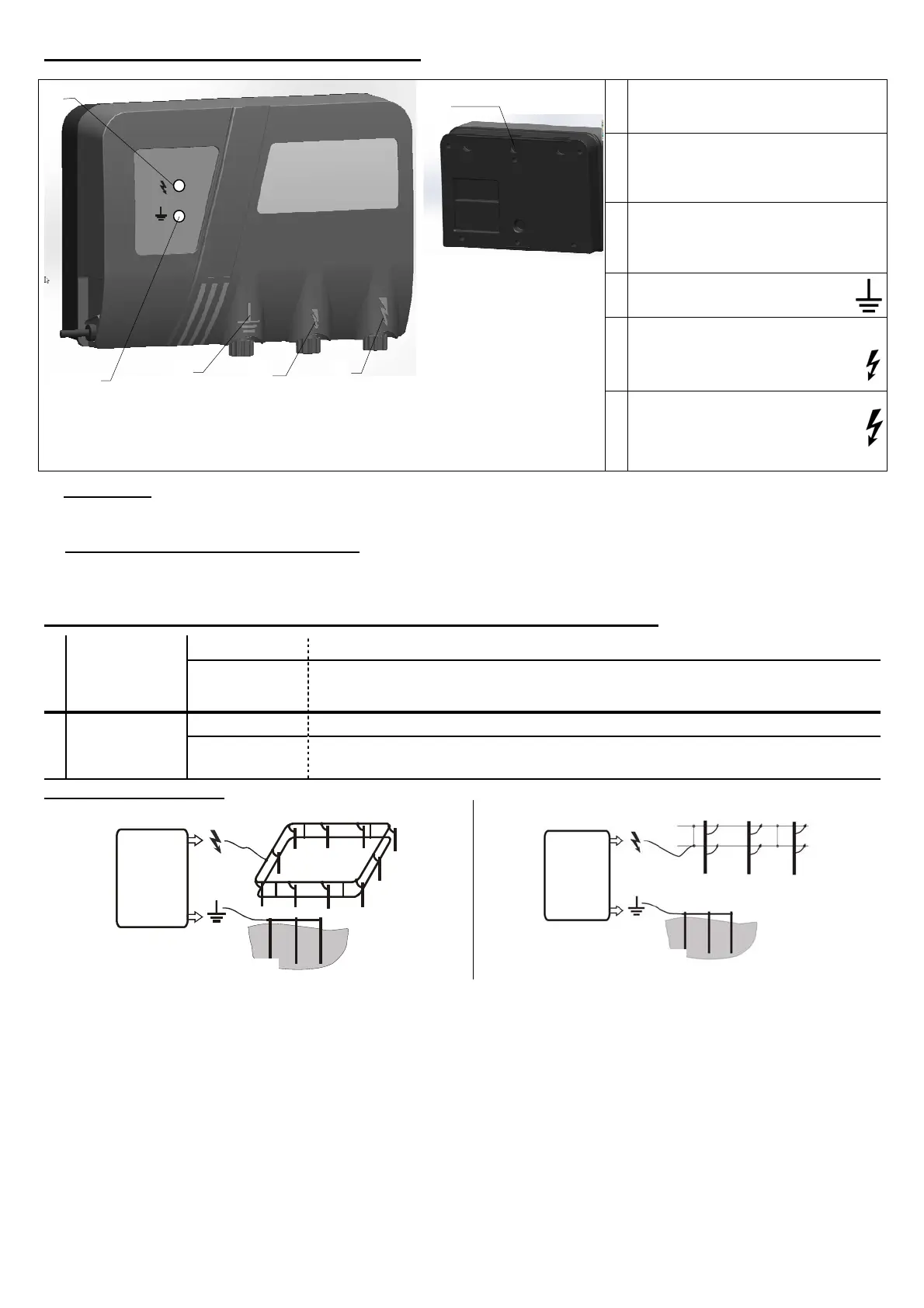

Apparatspecifik bruksanvisning TESLA 7 -SV-
1 Kontrollampa Stängsel
2 Kontrollampa Jord
3 Monteringsskruvhål
4
Jordanslutning
5
Stängselanslutning
med reducerad ström
6
Stängselanslutning
med maximal ström
a.) Montering
Skruvhålen (4) är avsedda för väggmontering. Apparaten ska monteras på en lodrät, brandsäker vägg med nätkabeln
nedåt – se bild ovan. Vid extern montering skall apparaten därutöver skyddas mot regn och direkt solstrålning.
b.) Beskrivning av apparatens funktion
Tag apparaten i drift UTAN stängsel och jord. Kontrollamporna blinkar i samma takt som impulserna (grönt eller rött).
Apparaten är funktionsduglig. Om kontrollamporna inte blinkar skall först nätspänningen resp. nätledningen kontrolleras.
Om inget fel kan hittas där bör apparaten kontrolleras av en fackman.
c.)Funktionsbeskrivning med ansluten stängselanläggning (jord + stängsel)
1
Kontroll-
lampa
stängsel
(1)
Grön blinkning: Stängslet i ordning = utgångsspänning > 3500V = minimikrav
Röd blinkning: Stängslet ej i ordning = utgångsspänning ≤ 3500V, se bifogad bruksanvisning,
möjliga felkällor (figur 2, sid. 5)
2
Kontroll-
lampa jord (2)
Grön blinkning: Jordning i ordning; jordspänning < 1000 V
Röd blinkning: Felaktig jordning, jordspänning ≥ 1000 V, se bifogad bruksanvisning, möjliga
felkällor (figur 2, sid. 5) och jordning (sid. 4)
Anslutningsalternativ:
Erdung
Till varje stängselanslutning (5 eller 6) kan samtidigt en SEPARAT stängselanläggning anslutas.
Om båda stängselutgångar skall användas samtidigt, hänför sig kontrollampan (1) till utgången (6) med maximal energi.
Om kontrollampan skulle börja blinka snabbare än ca. 1x per sekund, ska apparaten stängas av genast. Den måste
kontrolleras av fackman före återkoppling.
Ny funktion motsvarande EN 60335-2-76 A12 : 2010
Denna apparaten avger en utgångsenergi på inte mer än 5 Joule efter en fördröjningstid på 15 sekunder.
Vid ökande belastning ökar apparaten, efter en fördröjningstid, sin utgångsenergi och anpassar sin stötstyrka därmed
automatiskt till ökad växtlighet, väderbetingelser och stakettillstånd.
Enligt lag skall alla användare av Elstängsel anläggningar regelbundet kontrollera staketapparaten och
staketanläggningen. Kontrollen skall utföras beroende på användningsförhållandena dock minst en gång om dagen!
- Visuell kontroll av apparat och staketanläggning
- Mätning av minimispänningen på 2500V på alla delar av staketet
Försäkra er om fullgod jordning. Använd minst 3 jordspett. Arikel nr. 44219.
4
3
5
6
1
2
Stickkontakten fungerar som brytare!
Anslutning till 230 V ~!
Sluten stängselkrets:
Öppen stängselkrets:
Jordnin
Jordnin
Elstängselaggregatet får
inte användas för att
träna djur (i stallet)!
