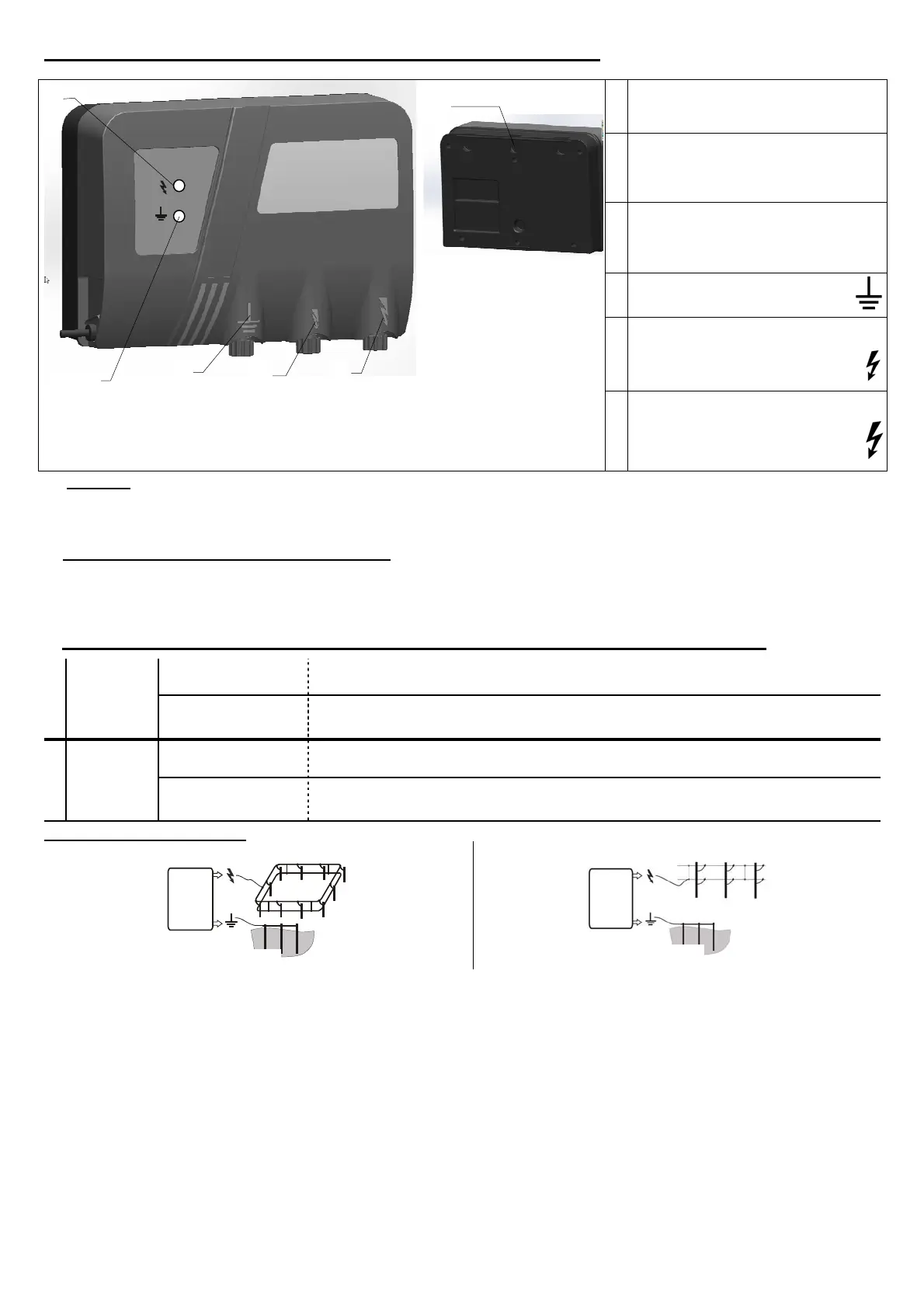

Notice d’utilisation spécifique à l’électrificateur TESLA 7 -FR-
1
Témoin lumineux de contrôle
enclos
2
Témoin lumineux de contrôle
terre
3
Pattes de fixation
4
Connexion à la terre
5
Sortie connexion clôture
énergie réduite
6
Sortie connexion clôture
énergie maximum
a.) Montage
Les trous de fixation (3) sont destinés à un montage mural. L’appareil doit être monté sur un mur vertical résistant au feu,
avec les connexions dirigées vers le bas, voir illustration ci-dessus à gauche. En cas de montage en plein air li faut
protéger additionnellement l’appareil de la pluie et des rayons directs du soleil.
b.) Description de fonctionnement de l’appareil
Mettre l’appareil en œuvre sans enclos ni terre. Les voyants de contrôle s’allument au rythme des impulsions (verts ou
rouges). L’appareil est en état de fonctionnement. Si les voyants de contrôle ne s’allument pas par intermittence, il faut
d’abord contrôler la tension du secteur et le conducteur d’alimentation. Si aucun défaut ne peut être décelé à ce niveau,
l’appareil devrait être contrôlé par un spécialiste.
c.) Description de fonctionnement lorsque l’installation de clôture est BRANCHÉE (terre + clôture)
1
voyant de
contrôle
enclos
(1)
allumage
intermittent vert:
état de l’enclos en ordre = tension de sortie > 3500V = exigence minimale
allumage
intermittent rouge:
état de l’enclos défectueux = tension de sortie 3500V , voir notice d’utilisation
jointe, possibles sources de défauts (figure 2, p.5)
2
voyant de
terre
(2)
allumage
intermittent vert:
état de la terre en ordre; tension à la terre < 1000 V
allumage
intermittent rouge
état de la terre défectueux, tension à la terre 1000 V, voir notice d’utilisation
jointe, possibles sources de défauts (figure 2, p.5) et terre (p.4)
Variantes de connexion :
Erdung
Il est possible d’exploiter en même temps à chacune des prises clôture (5 ou 6) une installation de clôture SÉPARÉE. Si
les deux sorties d’enclos devaient être mises en œuvre simultanément, le voyant de contrôle (1) se rapporte à la sortie
(6) à énergie maximum.
Si la fréquence des impulsions est supérieure à une fois par seconde, il faut immédiatement débrancher l’appareil et le
faire contrôler.
Nouvelle fonction conforme à la norme EN 60335-2-76 A12 : 2010
Suite à une temporisation de 15 secondes, cet appareil ne fournit pas plus de 5 joules d'énergie de sortie.
En cas de hausse de la charge, le dispositif augmente son énergie de sortie à l'issue d'une temporisation et adapte ainsi
automatiquement la force d'impact à l'augmentation de la végétation, aux conditions météorologiques et à l'état de la
clôture.
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une
fois par jour, l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Faites attention à la prise de terre des appareils, 3 piquets de terre N°Art.44219 min.
4
3
5
6
1
2
La prise secteur sert à la mise sous/hors tension !
Raccordement à 230 V ~ !
Installation de clôture fermée :
Installation de clôture ouverte :
Mise à la terre
Mise à la terre
La clôture électrique (à l'étable)
ne doit pas être utilisée comme
Tier-Trainer !
