33

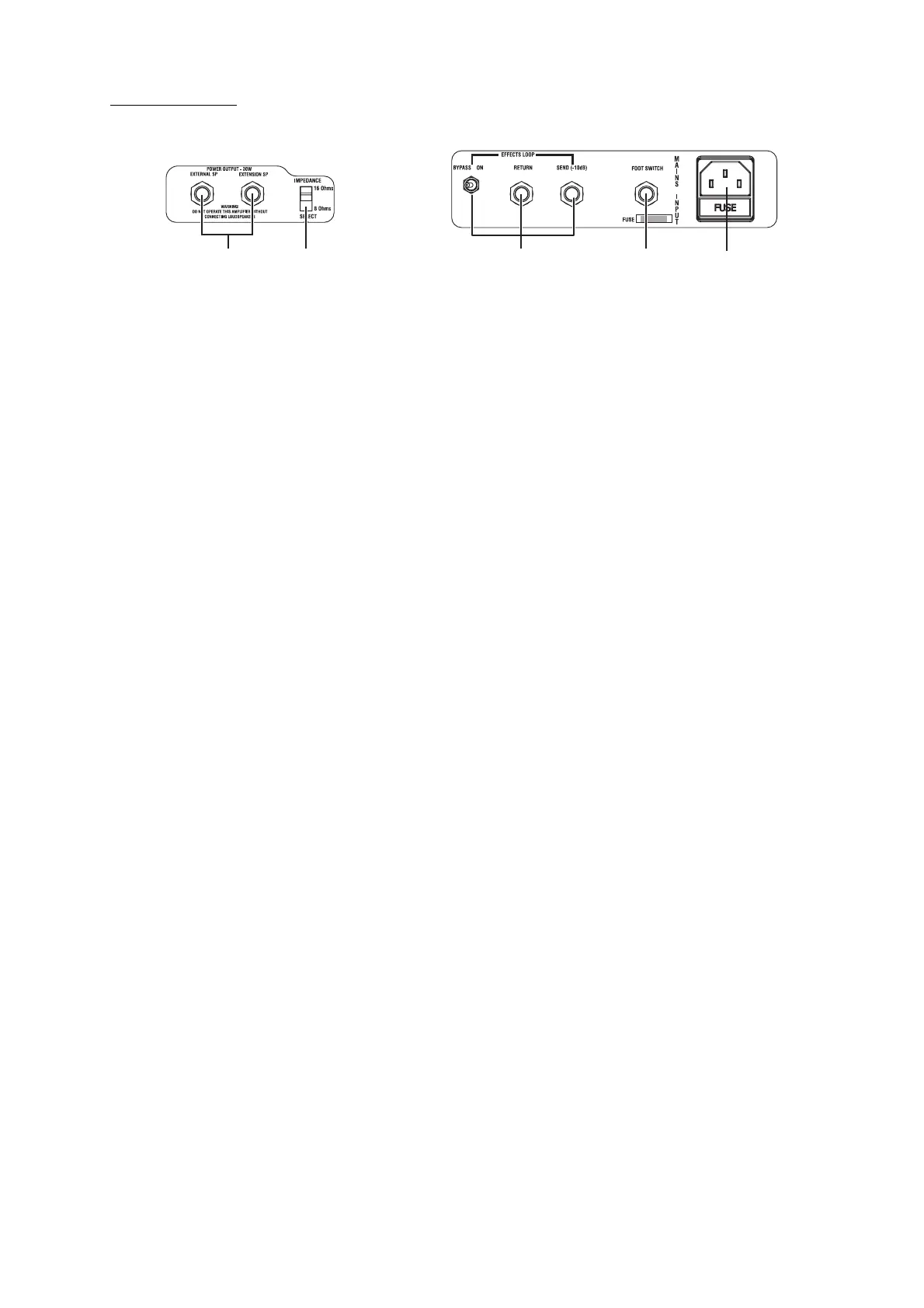

RÜCKSEITE
1. POWER OUTPUT-Buchsen
COMBOS
Hier können Sie eine Erweiterungs- und/oder eine externe Box anschließen.
EXTENSION SP:
Eine hier angeschlossene Box wird parallel zu den internen Laut-
sprechern (16Ω) getrieben. Die Impedanz der externen Box muss 16Ω betragen.
EXTERNAL SP:
Eine hier angeschlossene Box (16Ω oder 8Ω) schaltet die internen
Lautsprecher stumm. Vergessen Sie nicht, den IMPEDANCE SELECT-Schalter
richtig einzustellen.
Achtung!
Wenn Sie an die EXTERNAL-Buchse ein Kabel anschließen, werden die internen
Lautsprecher stummgeschaltet!
HEAD
LOUDSPEAKER:
Die beiden LOUDSPEAKER-Buchsen sind parallel geschaltet.
Sie können eine oder zwei 16-Ohm-Boxen anschließen, aber nur eine 8-Ohm-Box.
Achten Sie darauf, den IMPEDANCE SELECT-Schalter richtig einzustellen.
WARNUNG!
Das System funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte beachten.
a) Es dürfen nur Boxen mit einer Impedanz von 16Ω angeschlossen werden.
b)
Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als 30W
(beim AC30C2(X)/AC30CH) bzw. 15W (AC15C2/AC15C1(X)/AC15CH).
Lautsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit kaputt!
c) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel. Geschirmte,
d.h. Gitarrenkabel eignen sich hierfür nicht.
d) Schalten Sie den Verstärker vor Anschließen der Box aus. Wenn Sie das nicht
tun, überlebt der Amp den Anschlussversuch eventuell nicht.
Achtung!
Prinzipiell sollten alle Kabel (bis auf die Lautsprecherkabel), die man an den
AC30C2(X)/AC15C2/AC15C1(X) anschließt, geschirmt und von guter Qualität sein.
Die Kabel sollten eine Länger von 10 Metern nicht überschreiten. Verwenden Sie
zum Anschluss einer Lautsprecherbox an den AC30C2(X)/AC15C2/AC15C1(X)-
Verstärker ausschließlich nicht geschirmte Lautsprecherkabel.
2. IMPEDANCE SELECT
16Ω:
COMBOS
Combos können in folgenden Konfigurationen verwendet werden:
1)
Wählen Sie diese Einstellung, wenn Sie nur die internen Lautsprecher verwenden.
2) Wählen Sie diese Einstellung, wenn Sie eine 16Ω-Box an die EXTERNAL-
Buchse angeschlossen haben.
HEAD
1)Wählen Sie diese Einstellung, wenn Sie eine 16-Ohm-Box an die LOUDSPEA-
KER-Buchse anschließen.
8Ω:
COMBOS
Combos können in folgenden Konfigurationen verwendet werden:
1) Wählen Sie diese Einstellung, wenn Sie eine Box an die EXTENSION-Buchse
(AC30C2(X)/AC30CH)
412 3 5
