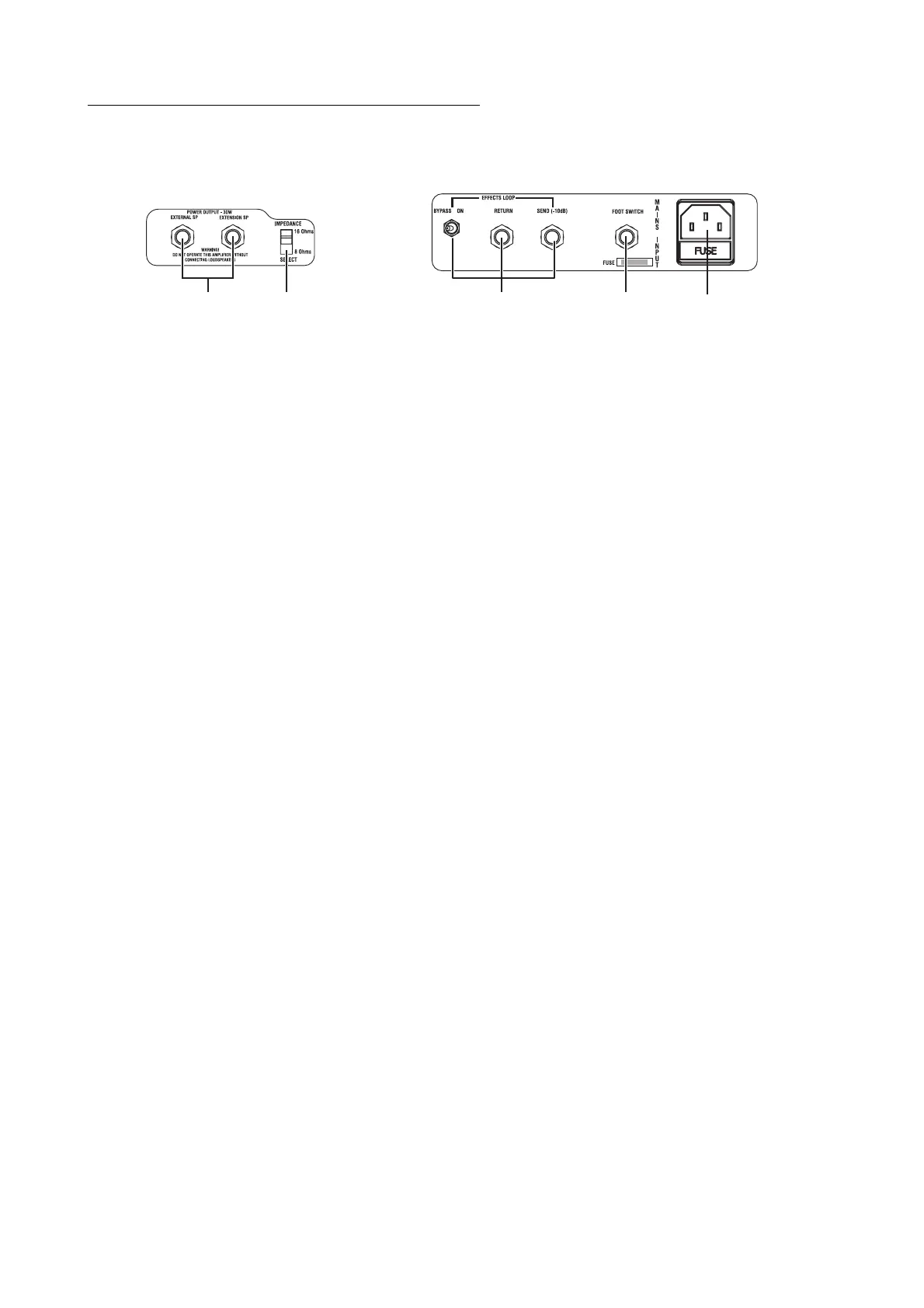

AGENCEMENT DE LA FACE ARRIÈRE
1. Prises de sortie de puissance POWER OUTPUT
C'est ici que vous pouvez brancher, si vous le désirez, un ou des baffles externes
de remplacement (External) ou supplémentaires (Extension).
EXTENSION SP :
cette prise pour baffle fonctionne en parallèle avec les haut-
parleurs internes qui sont câblés pour 16 ohms. Le baffle supplémentaire doit être
en 16 ohms.
EXTERNAL SP :
cette prise pour baffle coupe (débranche) les haut-parleurs
internes et vous pouvez y brancher un baffle 16 ohms ou 8 ohms. Veillez bien à
régler le sélecteur d'impédance en conséquence.
NOTE !
Brancher un baffle à la prise External SP coupe (débranche) les haut-parleurs
internes !
AVERTISSEMENT !
Pour garantir un fonctionnement correct de votre système, vous devez respecter
les points suivants.
a) N'utilisez pas de baffle supplémentaire (extension) d'une impédance autre que 16
ohms.
b) Ne branchez pas de baffle d'une puissance admissible inférieure à 30 watts
(AC30C2(X)) ou 15 watts (AC15C1). Le baffle peut être détruit si vous ne
respectez pas cette mise en garde — ce n’est pas recommandé !
c) Vous devez utiliser un câble de baffle pour brancher un baffle externe. N'utilisez
pas de câble blindé comme ceux reliant une guitare à un ampli.
d) Vous devez couper l'alimentation électrique avant de brancher le câble. Brancher
le câble avec l'ampli sous tension peut endommager celui-ci.
NOTE !
Pour les connexions de l'AC30C2(X)/AC15C1; il est recommandé que tous les
câbles audio, à l'exception du câble de baffle, soient de type blindé et de haute
qualité.
Ils ne doivent pas dépasser 10 mètres de longueur. Utilisez toujours un câble de
baffle non blindé approuvé par Vox entre l'amplificateur AC30C2(X)/AC15C1 et
les baffles supplémentaires.
2. IMPEDANCE
Select
(sélecteur d'impédance)
16 ohms :
Les combos permettent les configurations suivantes :
1) Choisissez ce réglage si vous n'utilisez que les haut-parleurs internes.
2) Choisissez ce réglage si vous branchez un baffle externe 16 ohms à la prise
External SP.
8 ohms :
Les combos permettent les configurations suivantes :
1) Choisissez ce réglage si vous branchez un baffle supplémentaire à la prise
Extension SP.
Vous ferez fonctionner en parallèle les haut-parleurs internes et externes. Le baf-
fle supplémentaire doit avoir une impédance de 16 ohms.
2) Choisissez ce réglage si vous branchez un baffle externe 8 ohms à la prise
External SP.
