42

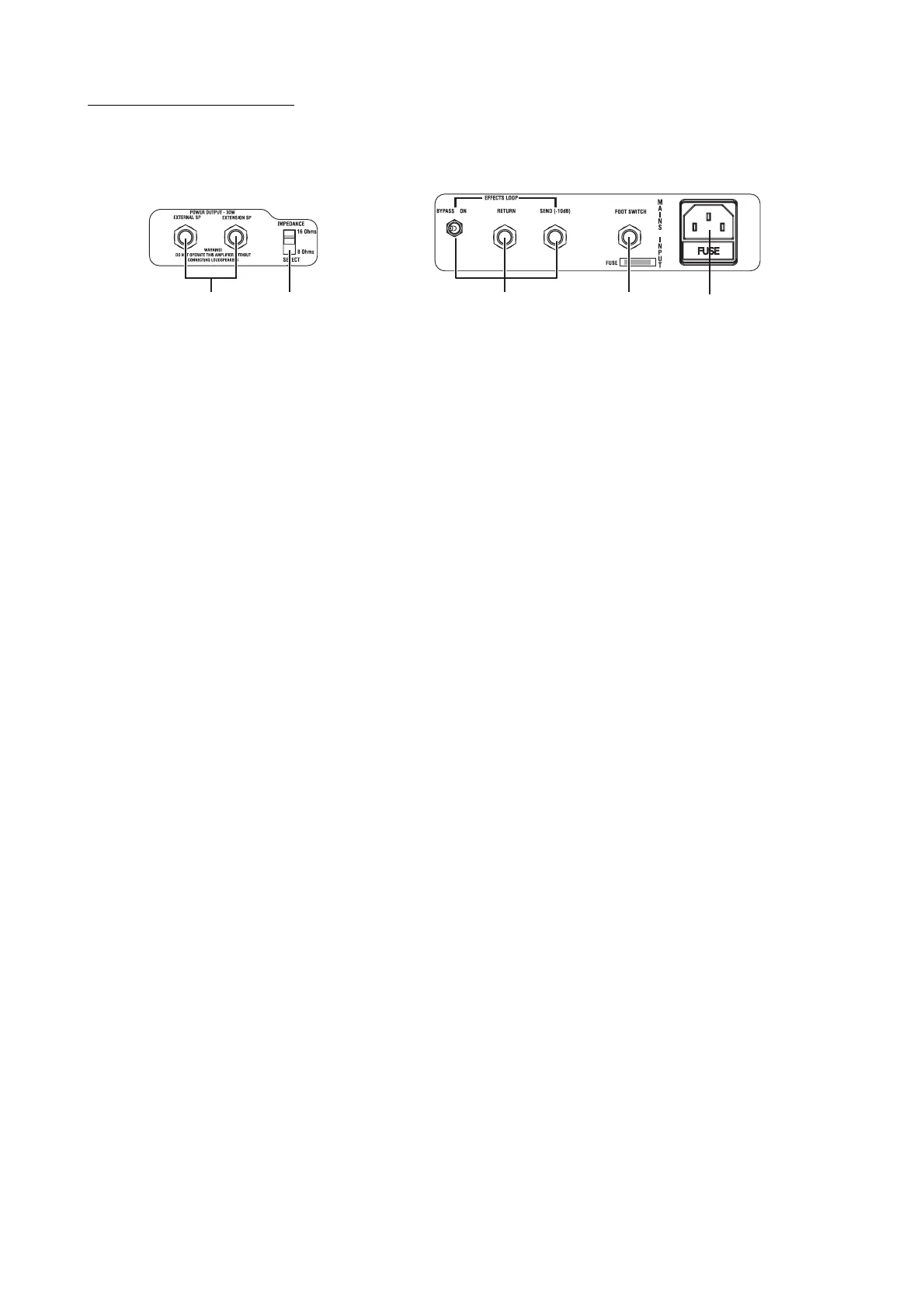

PANEL POSTERIOR
1. POWER OUTPUT, tomas
COMBOS
Aquí puede conectar altavoces externos o de extensión si lo desea.
EXTENSION SP:
Esta salida de altavoz está conectada en paralelo con los altavo-
ces internos a 16 Ohmios. La caja de altavoces de extensión debe ser de 16
Ohmios.
EXTERNAL SP:
Al conectar altavoces mediante la toma External se silenciarán los
altavoces internos, y podrá conectar una caja de altavoces de 16 Ohmios u 8
Ohmios. Asegúrese de seleccionar correctamente el conmutador Output Select.
¡NOTA!
¡Al conectar altavoces mediante la toma External se silenciarán los altavoces
internos!
CABEZAL
LOUDSPEAKER:
los dos jacks LOUDSPEAKER están conectados en paralelo.
Puede conectar una o ambas cajas de 16 ohmios. Solo puede conectar una caja
de 8 ohmios.
Asegúrese de definir el conmutador IMPEDANCE SELECT según corresponda.
¡AVISO!
Para asegurar que su sistema funciona correctamente, debe observar los
siguientes puntos:
a) No use una caja de altavoces de extensión con una impedancia distinta de 16
ohmios
b) No conecte un altavoz que no pueda soportar al menos 30 vatios de potencia
(para AC30C2(X)/AC30CH) o 15 vatios (AC15C2/AC15C1(X)/AC15CH). Si
ignora esta advertencia podría destruir el altavoz –no recomendado.
c) Asegúrese SIEMPRE de que usa cables de altavoz de alta calidad (no apantalla-
dos). No use nunca cables de guitarra (apantallados).
d) Debe apagar el amplificador antes de conectar los altavoces. Si conecta el cable
con el amplificador encendido puede dañar el amplificador.
¡Nota!
Asegúrese que usa cables de audio de alta calidad apantallados para
AC30C2(X)/AC15C2/AC15C1(X) (con la excepción de los cables de altavoz que
no deben ser apantallados).
No deberán sobrepasar 10 metros de longitud. Utilice siempre un cable de alta-
voz no apantallado con el amplificador AC30C2(X)/AC15C2/AC15C1(X) y las
cajas de extensión.
2. IMPEDANCE, Selector
16 Ohms:
COMBOS
Combos para las siguientes configuraciones:
1) Ajústelo así si sólo usa los altavoces internos.
2) Ajústelo así si conecta una caja a la salida External y la impedancia es de 16
ohmios.
(AC30C2(X)/AC30CH)
412 3 5
