取扱説明書
電源コードの接続について
感電と機器の損傷を防ぐために、アース接続を確実に行ってください。
注意:電源は必ずAC100Vを使用してください。

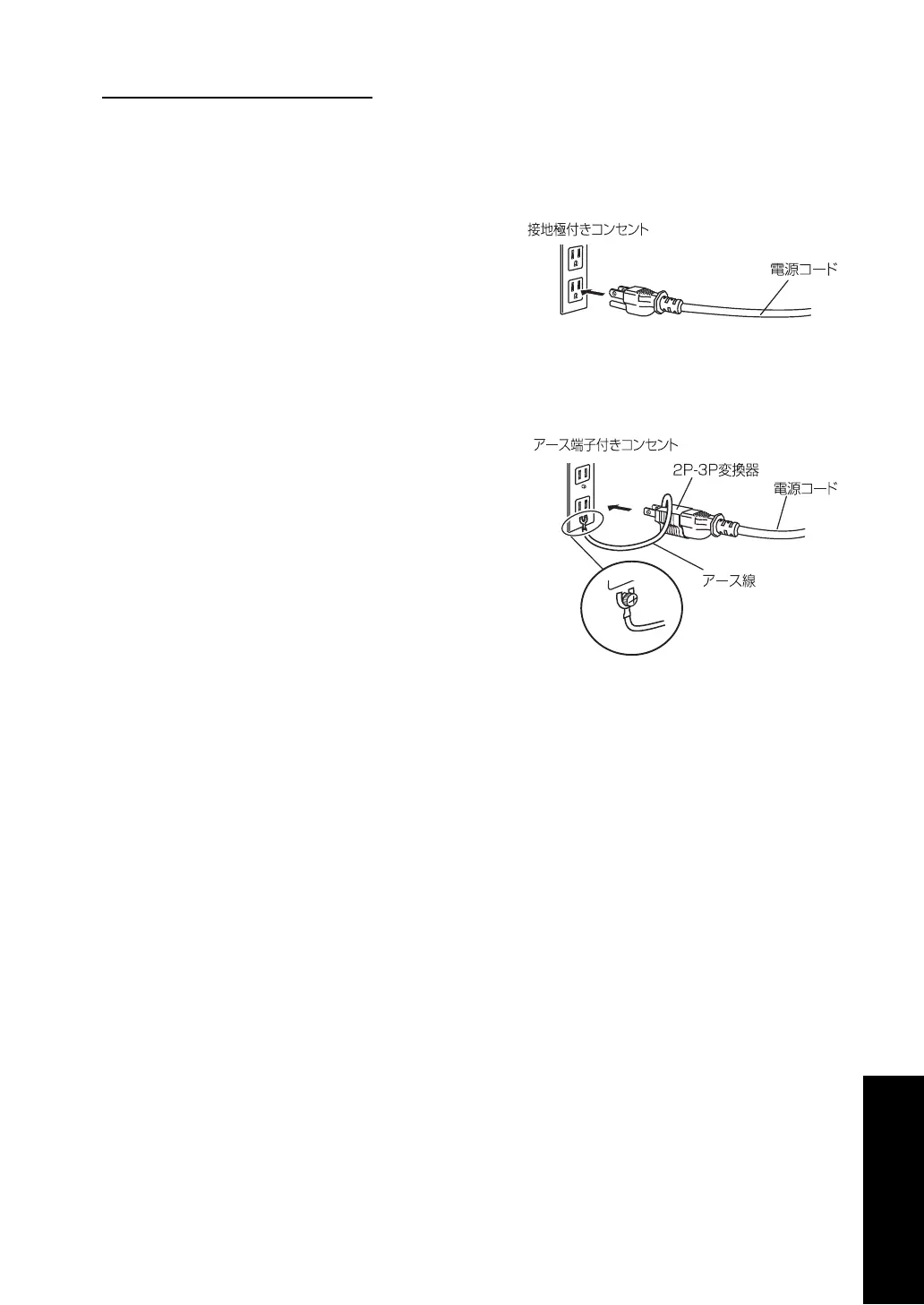

接地極付きコンセントに接続する場合
接地極付きコンセントに電源コードのプラ
グをそのまま差し込んでください。
アース端子付きコンセントに接続する場合
電源コードのプラグに、2P-3P変換器を取り
付けます。そして、コンセントのアース端子
にアース線を接続し、2P-3P変換器のプラグ
を差し込みます。
注意：アース接続は、コンセントにプラグを
差し込む前に行ってください。また、
アース接続を外すときは、コンセント
からプラグを抜いてから行ってくださ
い。
2P-3P変換器のアース線のU字端子に
カバーが付いている場合は、カバーを
はずして使用してください。
仕様
コントロール： Gain、Bass、Treble、Volume
入力端子： INPUT（GuitarIn)
出力端子： EXTERNALSPEAKER
真空管構成: 12AX7×2、EL84×1
出力： 4ワットRMS(16Ω)
スピーカー： AC4C1/AC4C1-TV
Celestion製VX10 10インチ・スピーカー(16Ω)
AC4C1-12 Celestion製VX12 12インチ・スピーカー(16Ω)
外形寸法： AC4C1/AC4C1-TV
（W×D×H） 350×211×382mm
AC4C1-12 406×211×451mm
質量： AC4C1 8.4kg
AC4C1-TV 8.5kg
AC4C1-12 10.6kg
附属品： 電源コード、取扱説明書
*仕様および外観は、改良のため予告無く変更することがあります。

Vox AC4C1 Specifications

General

Output Power	4 Watts
Preamp Tubes	2 x 12AX7
Power Tubes	1 x EL84
Inputs	1 x 1/4"
Type	Tube
Speaker	1 x Celestion
Controls	Gain, Treble, Bass, Volume
Outputs	1 x 1/4" (External Speaker)
Weight	10.6 kg
