AERÓGRAFO VERSIÓN HD
DESCRIPCIÓN

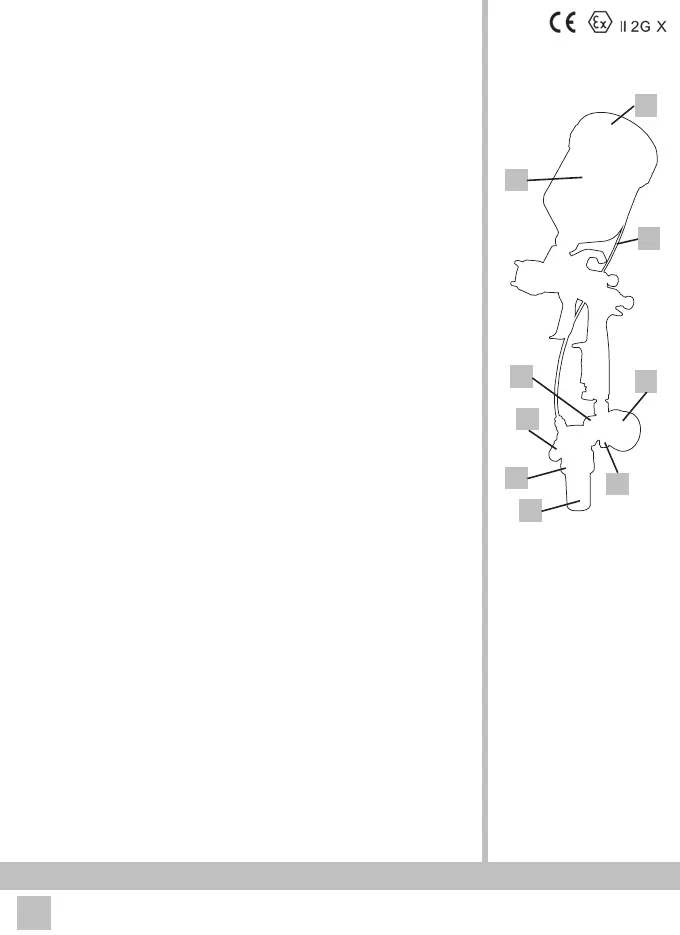

Con relación a la fig.1 las piezas básicas son:
entrada de aire del aerógrafo;
manómetro regulador de la presión del aire de nebulización;
perilla de regulación del aire de pulverización;
microrregulador de presión dentro del depósito;
perilla de regulación de la presión dentro del depósito.
El regulador está calibrado: cuando está completamente abierto, la presión dentro
del depósito es de 1.0 bar (15 psi);
válvula de seguridad para el depósito; entra en funcionamiento cuando la presión
dentro del depósito llega a 1.2 bar (17 psi);
copa para depósito HD;
tapa para depósito HD;
tubo del aire hacia el depósito HD.
FUNCIONAMIENTO
¡ATENCIÓN! El aerógrafo versión HD funciona con depósito a presión.
Antes de conectar el aerógrafo con el aire comprimido es necesario:
cerrar el volante hacia la flecha “ - ” (5);
cargar el depósito (7) con el producto a pulverizar;
enroscar con fuerza la tapa (8) sobre la copa (7);
comprobar que el tubo (9) esté correctamente conectado en los racores del regu-
lador (4) y de la tapa (8);
Después de conectar el aire comprimido en la entrada de aire (1), actuar de la
siguiente manera:
Abrir lentamente la perilla (5) para colocar el depósito a presión; cuanto mayor es
la viscosidad del producto, mayor debe ser la presión en el interior del depósito;
Regular la presión del aire de pulverización a 2.5-3.0 bar (36-43 psi).
PROCEDIMIENTO DE SEGURIDAD PARA LA DESCARGA DE LA PRESIÓN
DEL DEPÓSITO
El siguiente procedimiento siempre se debe llevar a cabo antes de las operaciones
de desmontaje, limpieza del aerógrafo y carga del producto:
comprobar que se haya desconectado el aerógrafo del sistema de alimentación
de aire comprimido;
cerrar el grifo (5);
dirigir la boquilla del aerógrafo hacia un contenedor metálico conectado eléctri-
camente a tierra;
tirar de la palanca para hacer salir el producto en sobrepresión hasta que cese el
chorro de pintura; entonces, es posible desenroscar la tapa (8) en condiciones de
seguridad.
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 -
1 -
2 -
3 -
4 -
A-
B-
C-
D-
-
-
fig.1
1
2
3
4
5
6
9
8
7
