КРАСКОПУЛЬТ МОДЕЛЬ HD
ОПИСАНИЕ

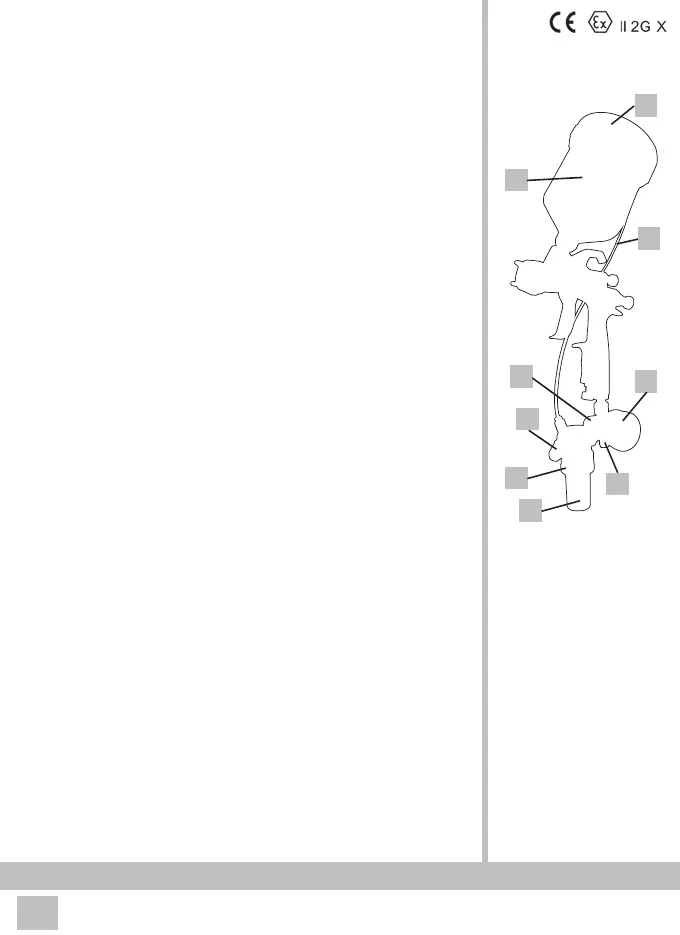

Ссылаясь на рис.1, основными компонентами являются:
точка подключения воздуха к краскораспылителю;
манометр регулятора давления воздуха распыления;
ручка для регулировки воздуха распыления;
микрорегулятор давления внутри бачка;
ручка для регулировки давления в бачке. Регулятор настроен так, что когда он
находится в полностьюоткрытом положении, давление в бачке составляет
1.0 бар (15 psi);
предохранительный клапан бачка; срабатывает, когда давление в бачке доходит до
1.2 бар (17 psi);
колба бачка HD;
крышка бачка HD;
шланг подачи воздуха в бачок HD.
РАБОТА
ВНИМАНИЕ! Вариант HD краскораспылителя работает с бачком под давлением.
Перед подключением распылителя к сжатому воздуху следует:
- закрыть вентиль в направлении стрелки “ - ” (5);
- налить в бачок (7) распыляемую краску;
- туго затянуть крышку (8) на колбе (7);
- убедиться, что шланг (9) правильно подключен к штуцерам регулятора (4)
и крышки (8);
Подключив сжатый воздух к точке подключения (1), выполните следующие операции:
- медленно откройте ручку (5) для создания давления в бачке, учитывая, что чем
больше вязкость краски, тем выше должно быть давление в бачке;
- отрегулируйте давление воздуха распыления на 2.5-3.0 бар (36-43 psi).
ПРОЦЕДУРА ДЛЯ БЕЗОПАСНОГО СБРОСА ДАВЛЕНИЯ ИЗ БАЧКА
Приведенную ниже процедуру необходимо выполнять всегда перед выполнением операций
разборки, чистки краскораспылителя и долива краски:
убедитесь, что вы отключили краскораспылитель от системы питания сжатого воздуха;
закройте кран (5);
направляйте сопло краскораспылителя в заземленную металлическую емкость;
потяните рычаг для выпуска краски под давлением вплоть до прекращения потока краски; после
этого можно открыть крышку (8) без какой-либо опасности.
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 -
1 -
2 -
3 -
4 -
рис.1
1
2
3
4
5
6
9
8
7
