AERÓGRAFO VERSÃO HD
DESCRIÇÃO

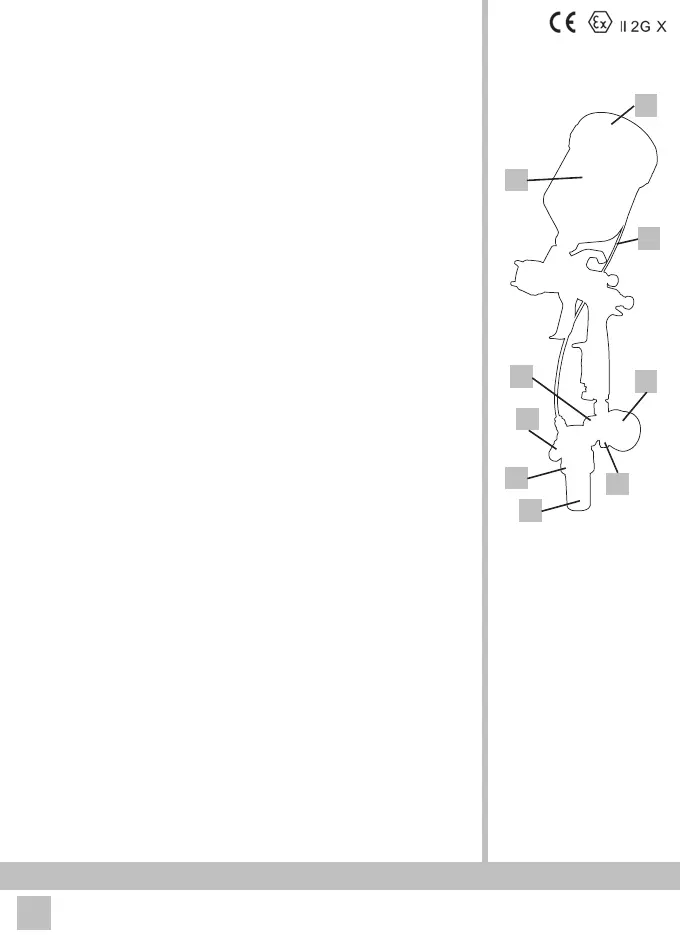

Com referência a fig.1 as partes essenciais são:
entrada de ar da pistola de pintura;
manómetro de ajuste da pressão do ar de pulverização;
regulador para ajustar o ar de atomização;
microregulador de pressão no interior do copo;
regulador para ajustar a pressão no interior do depósito;
O regulador é calibrado quando está totalmente aberto, a pressão dentro do
depósito é de 1.0 bar (15 psi);
válvula de segurança para o depósito; entra em funcionamento quando a pressão
dentro do tanque atinge 1.2 bar (17 psi);
copo para depósito HD;
tampa para depósito HD;
mangueira de ar para o depósito HD.
FUNCIONAMENTO
ATENÇÃO! A versão HD do pistola de pintura funciona com um depósito de
pressão. Antes de ligar a pistola de pintura ao ar comprimido é necessário:
fechar o volante em direcção à seta “ - ” (5);
encher o depósito (7) com o produto a ser pulverizado;
aperte bem a tampa (8) no copo (7);
verifique se o tubo (9) está inserido corretamente nas conexões do regulador (4)
e da tampa (8);
Depois de ligar o ar comprimido à entrada de ar (1) proceda da seguinte forma:
abra lentamente o regulador (5) para colocar o depósito sob pressão, maior é a
viscosidade do produto e maior deve ser a pressão dentro do depósito;
ajuste a pressão do ar de atomização para 2.5-3.0 bar (36-43 psi).
PROCEDIMENTO DE SEGURANÇA PARA A DESCARGA DA PRESSÃO
NO DEPÓSITO
O procedimento a seguir deve ser sempre executado antes de desmontar, limpar o
pistola de pintura e abastecer o produto:
verifique se você tem desligada a pistola de pintura do sistema de alimentação
do ar comprimido;
feche a vàlvula (5);
direcionar o bico da pistola de pintura para um recipiente metálico eletricamente
ligado ao solo;
puxe a alavanca para liberar o produto em sobrepressão até que o jato de tinta
cesse; neste ponto, é possível desparafusar a tampa com segurança (8).
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 -
1 -
2 -
3 -
4 -
A-
B-
C-
D-
-
-
fig.1
1
2
3
4
5
6
9
8
7
