WARN INDUSTRIES
29
SPARA DENNA BRUKSANVISNING och annan produktlitteratur för framtida hänvisning och återgå till den
regelbundet för fortsatt säker drift.
Beordra alla som ska använda produkten att de läser manualen innan de använder
denna produkt.
Ytterliggare produktlitteratur finns tillgänglig online:
• Installera Guide (utökade språk
• Innehåller instruktioner vinsch installations.
• Grundläggande guide till vinschtekniker
• Ger dig en grundläggande förståelse för vinschen och lär dig grunderna i rätt vinschteknik. Den är en
värdefull resurs för säker och effektiv användning av vinschen.
• Produktspecifiaktion och prestandauppgifter
• Tillhandahåller specifikationer och prestandauppgifter om produkten och information om reservdelar.
• Annan produktlitteratur specifik till några produkter
Gå till https://www.warn.com/manuals/index.jsp för extra eller ersättande litteratur som finns tillgänglig för
visning/nedladdning.
Bruksanvisning för vinsch
INNEHÅLLSFÖRTECKNING:
INSTRUKTIONER
Lär känna din vinsch ............................................................................................................................................................. 30
Driftinstruktioner inför uppstart ................................................................................................................................31-34
Slutlig analys och underhåll ............................................................................................................................................. 35
Denna bruksanvisning ger viktig säkerhetsinformation och anvisningar på hur du använder din vinsch. Det
är viktigt att läsa
ALLA
anvisningar och säkerhetsinformation
INNAN
du installerar och använder din vinsch.
När du läser dessa anvisningar kommer du att se
VARNINGAR
,
FÖRSIKTIGHET
,
MEDDELANDEN
och
ANMÄRKNINGAR
. Risk för allvarlig skada eller dödsfall om dessa anvisningar inte följs.
VARNINGAR
är säkerhetsmeddelanden som indikerar en potentiellt farlig situation som, om man inte undviker den,
kan resultera i allvarlig skada eller dödsfall.
FÖRSIKTIGHET
är säkerhetsmeddelanden som indikerar
en potentiellt farlig situation som, om man inte undviker den, kan resultera i lindrig eller måttlig skada.
FÖRSIKTIGHET
och
VARNINGAR
identi erar fara, indikerar hur man ska undvika faran och ger råd om
möjliga konsekvenser om du inte undviker faran.
MEDDELANDEN
är meddelanden för att undvika skada
på egendom.
ANMÄRKNINGAR
är ytterligare information för att hjälpa dig att genomföra proceduren.
ARBETA PÅ ETT SÄKERT SÄTT!
WARN INDUSTRIES
30

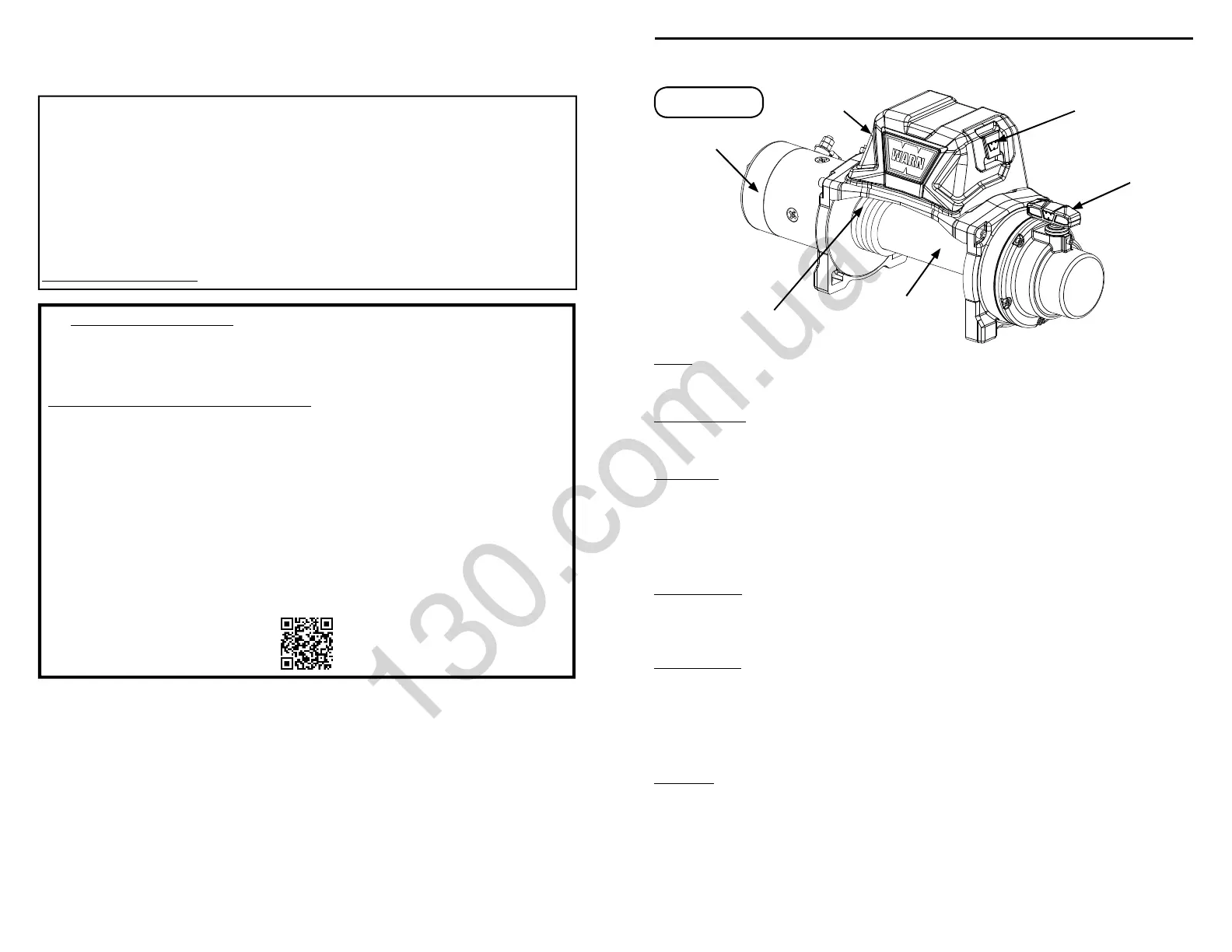

LÄR KÄNNA DIN VINSCH
Innan du börjar måste du bekanta dig med din WARN® vinsch och alla dess delar:
Motor
: Vinschmotorn drivs med fordonets batteri. Motorn förser
kugghjulsmekanismen med kraft, som rullar vinschtrumman och lindar
vinschrepet.
Vinschtrumma:
Vinschtrumman är cylindern som vinschlinan matas upp på. Trumman
drivs av elmotorn och kraftöverföringen. Dess riktning kan ändras med
fjärrkontrollen.
Vinschlina:
Vinschlinans diameter och längd bestäms av vinschens lastningskapacitet
och utformning. Lindad runt vinsch-trumman och matad genom linrullen,
är vinschlinan slingad i slutet för att acceptera krokens gaffelbult.
För syntetiska vajermodeller, se installationsanvisningen till din WARN®
Synthetic Rope för detaljerade anvisningar om hur du installerar den
syntetiska vajern.
Kopplingsspak*:
Kopplingen tillåter operatören att manuellt koppla ifrån spoltrumman
från kugghjulsöverföringen, så att trumman kan rotera fritt (känd som
"frispolning"). Koppla in kopplingen "låser" vinschtrumman tillbaka till
kugghjulsöverföringen.
Kontrollenhet:
När du använder elkraft från fordonets batteri växlar kontrollenhetens
kontaktor kraft till motorn vilket tillåter att operatören ändrar
vinschtrummans rotationsriktning.
För särskilda tillämpningar hittar du den valfria informationen om
kontrollenhetens omplaceringssats hos din auktoriserade WARN®-
försäljare eller på www.warn.com.
Fjärruttag*
: Operatören stoppar in fjärruttaget i den trådbundna fjärrkontrollen eller
valfri trådlös fjärrmottagare, i syfte att styra vinschen.
* Specific för vissa modeller.
Motor
Kontrollenhet Fjärruttag
Kopplingsspak
Vajer
Vinschtrumma
Modeller kan
variera i utseende
