WaterTech MC-1 - Page 15

ESPAÑOL
15
PUESTA EN MARCHA PASO

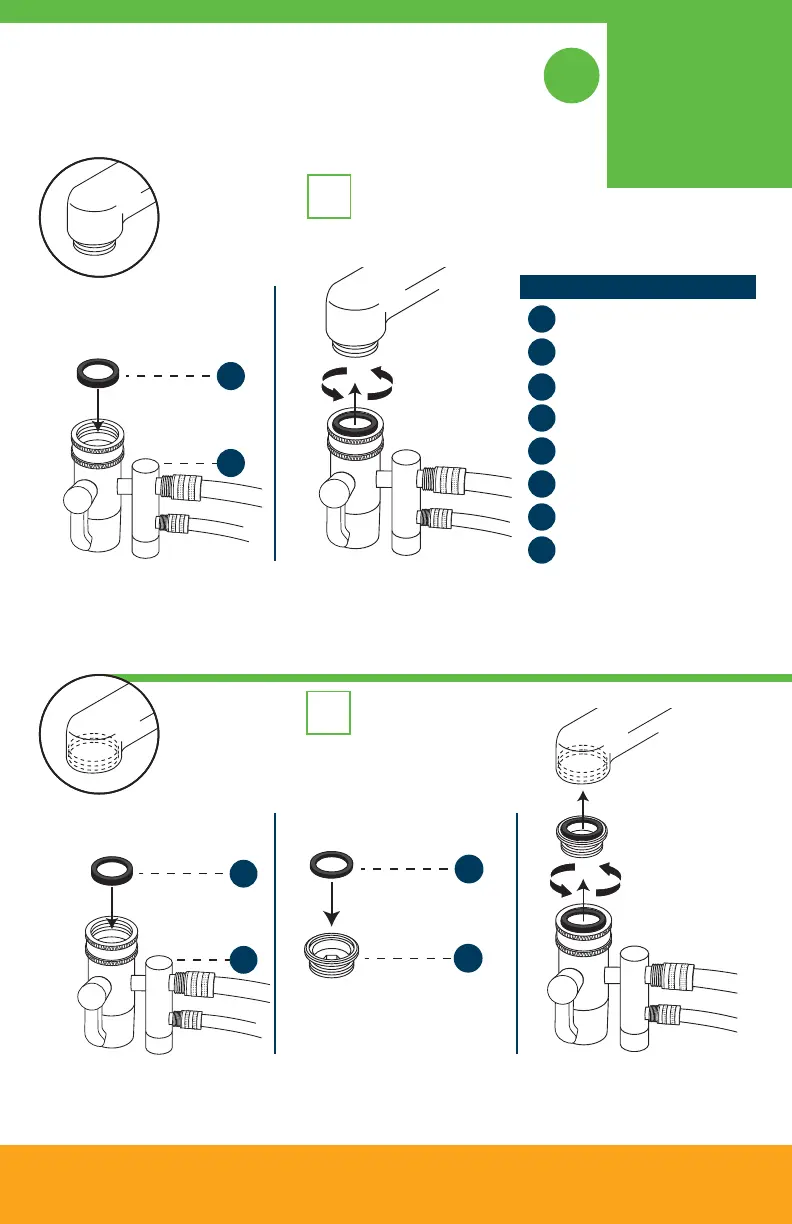

CONECTE LA VÁLVULA DESVIADORA AL GRIFO
PASO
2
2
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
OPCIÓN A
Grifo de rosca EXTERIOR
OPCIÓN B
Grifo de rosca INTERIOR
PASO 1
Coloque la arandela de caucho 1A dentro
de la válvula desviadora.
PASO 2
Atornille la válvula desviadora en el grifo.
PASO 1
Coloque la arandela de caucho 1A dentro
de la válvula desviadora.
PASO 2
Coloque la arandela de goma 2B
dentro del adaptador macho a macho.
PASO 3
Atornille la válvula desviadora en el grifo.
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
PARTES
1A
Arandela de goma
2B
Arandela de goma
3
Válvula de desvío
4
Adaptador macho a macho
5
Inserciones de goma
6
Tornillo hueco
7
Adaptador de metal
8
Adaptador de manguera externa
