FRANÇAIS
39
ÉTAPE DE DÉMARRAGE

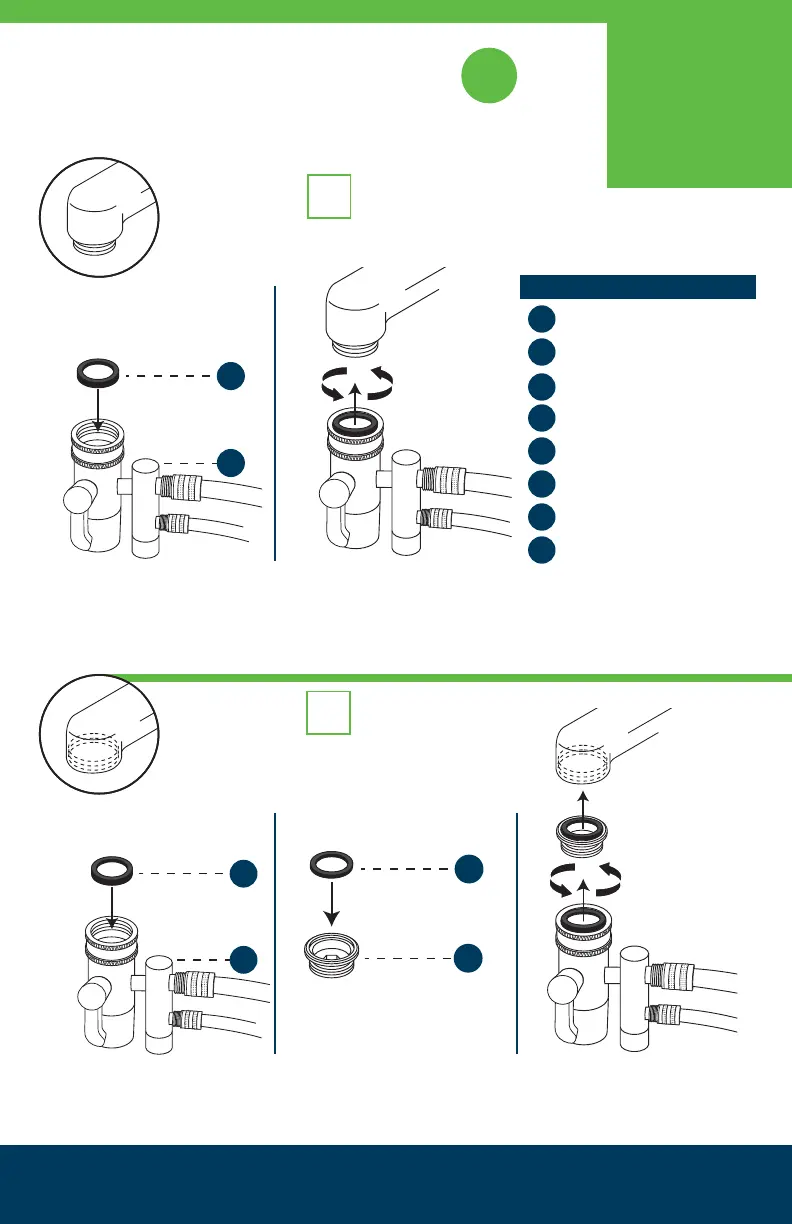

RACCORDER LA VANNE DE DÉRIVATION AU ROBINET
ÉTAPE
2
2
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
OPTION A
EXTÉRIEUR - Robinet à fil
OPTION B
INTERIEURE - Robinet à fil
ÉTAPE 1
Placer la rondelle en caoutchouc 1A à
l’intérieur dans le robinet
ÉTAPE 2
Visser la vanne de dérivation
dans le robinet
ÉTAPE 1
Placer la rondelle en caoutchouc 1A à
l’intérieur de la vanne de dérivation
ÉTAPE 2
Placer la rondelle en caoutchouc 2B à
l’intérieur de l’adaptateur mâle vers mâle
ÉTAPE 3
Visser la vanne de dérivation
dans le robinet
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
PARTES
1A
Rondelle en caoutchouc
2B
Rondelle en caoutchouc
3
Vanne de dérivation
4
Adaptateur mâle à mâle
5
Inserts en caoutchouc
6
Vis creuse
7
Adaptateur en métal
8
External Hose Adapter
