WaterTech MC-1 - Page 41

FRANÇAIS
41
PARTES
1A
Rondelle en caoutchouc
2B
Rondelle en caoutchouc
3
Vanne de dérivation
4
Adaptateur mâle à mâle
5
Inserts en caoutchouc
6
Vis creuse
7
Adaptateur en métal
8
External Hose Adapter

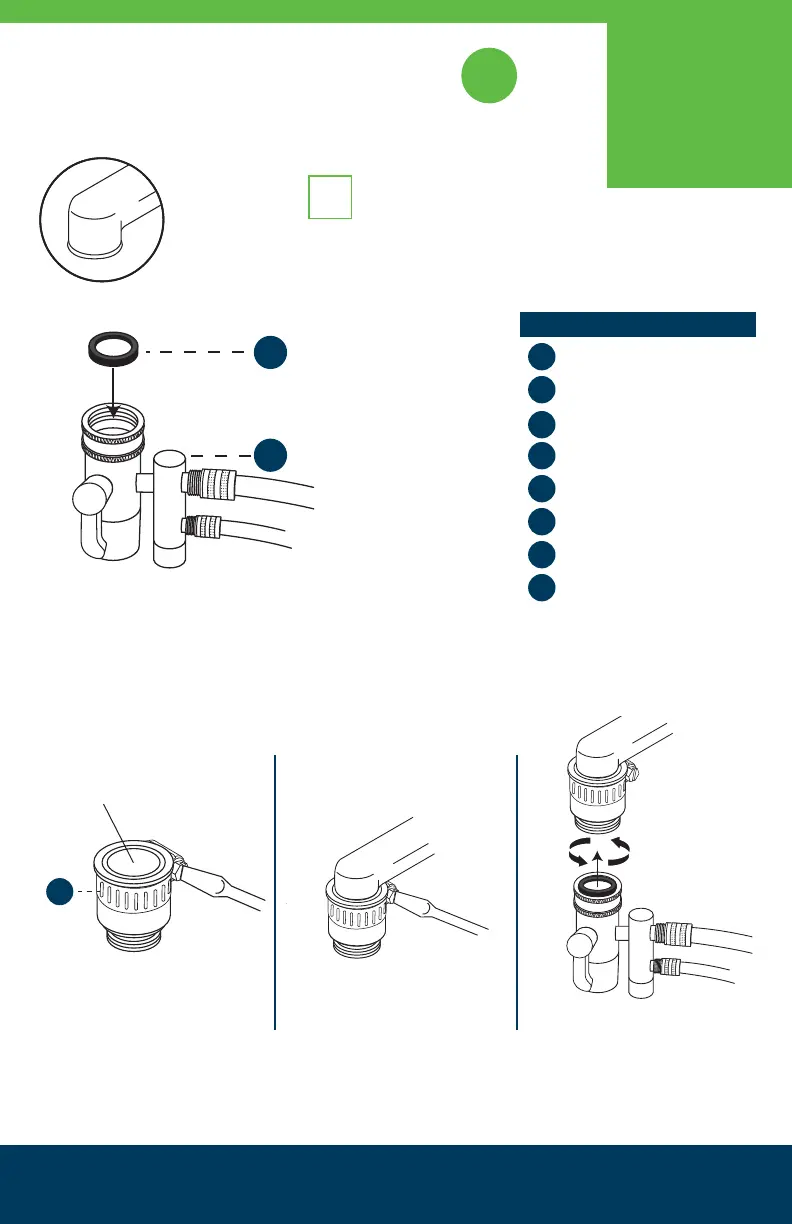

ÉTAPE DE DÉMARRAGE
RACCORDER LA VANNE DE DÉRIVATION AU ROBINET
ÉTAPE
2
2
OPTION D
ÉVASÉES/A BRIDE - Utiliser un adaptateur de tuyau externe
8
1A
3
8
1A
3
8
1A
3
8
1A
3
ÉTAPE 1
Placer la rondelle en caoutchouc 1A à
l’intérieur de la vanne de dérivation.
ÉTAPE 4
Visser la vanne de dérivation dans
l’adaptateur du robinet.
ÉTAPE 3
Poussez l’adaptateur sur le robinet.
Serrer la vis pour la maintenir en place.
ÉTAPE 2
Desserrer la vis du serre-tuyau
à l’aide d’un tournevis.
8
1A
3
Inserts amovibles pour
s’adapter différentes tailles
de robinets.
