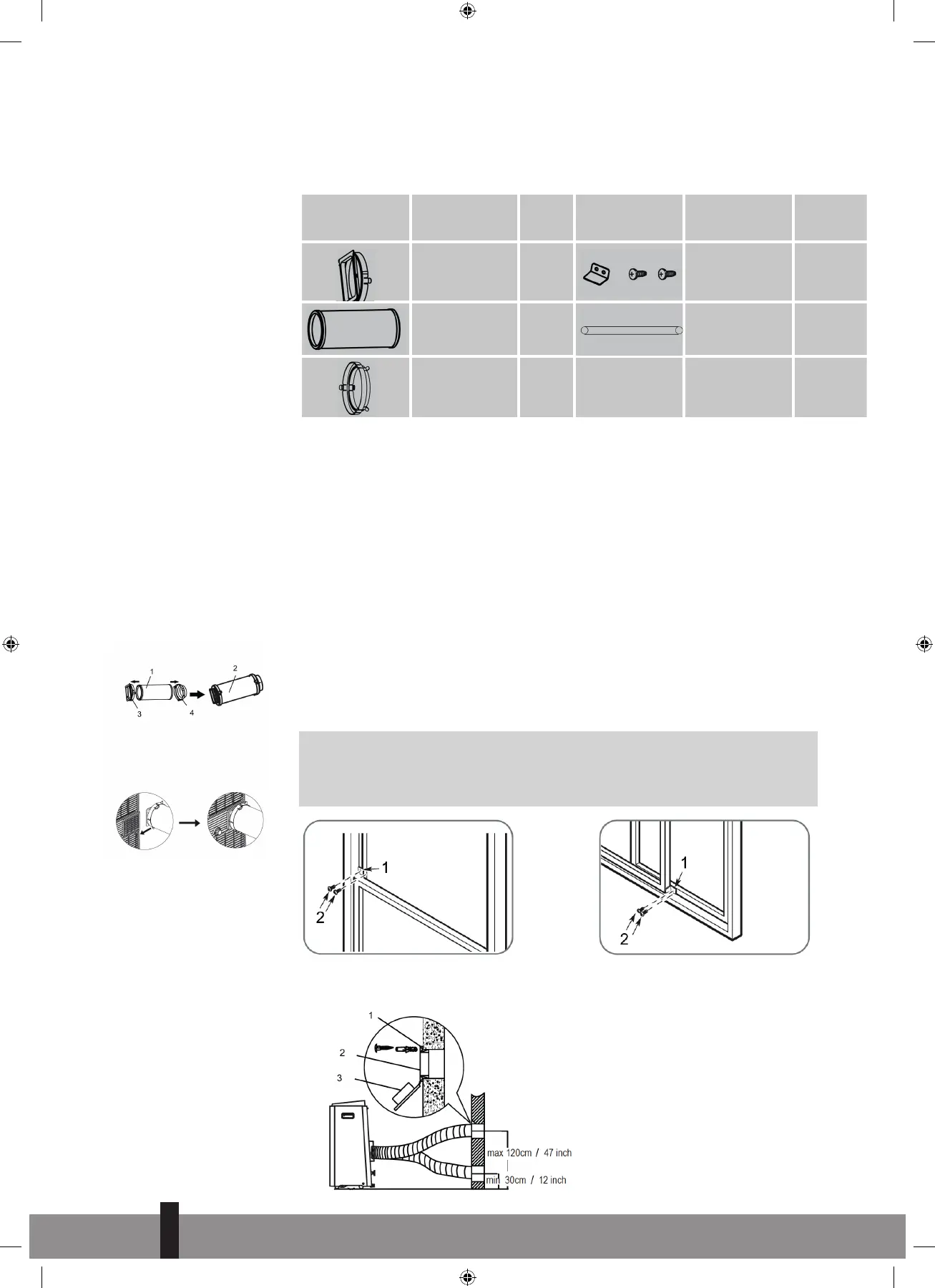

Verktyg som behövs
- Mellanstor stjärnmejsel; - Måttband eller linjal; - Kniv eller sax;
- Såg (tillval för att förkorta fönstrets adapter för smala fönster)
Form Namn på
tillbehör
Antal Form Namn på
tillbehör
Antal
Enhetsadapter 1 st Säkerhets-fäste
och 2 skruvar
1 uppsät-
tning
Luftslang 1 st Dränerings-
slang
1 st
Luftslangens
adapter
1 st (*)
NOTERA: Objekt med (*) finns på vissa modeller. Små variationer i design kan
förekomma.
Kit för fönsterinstallation
Steg ett: Förbereda montering av luftslangen
Tryck in luftslangen (eller den förlängda luftslangen) i adaptern för fönsterreglage
(eller adaptern för luftuttag för vägg) och enhetsadaptern, kläm fast automatiskt
med hjälp av adapters elastiska spännen.
Steg två: Montera luftslangen på enheten
Skjut in luftslangen i öppningen till enhetens luftlopp längs pilens riktning.
Installation
G
NOTERA:
När den monterade luftslangen och det justerbara fönsterreglaget är
preparerade, ska en av följande installationsmetoder väljas.
1. Säkerhetsfäste
2. 2 skruvar
=
92
eller
NOTERA: Täck hålet genom att
använda adapterkåpan när det
inte används.
1. Expansionsankares placering
2. Vägguttag adapter B
3. Adapterkåpa
1. Luftslang
2. Luftslangens montering
3. Enhetsadapter
4. Vägguttag adapter A
Typ vägginstallation
