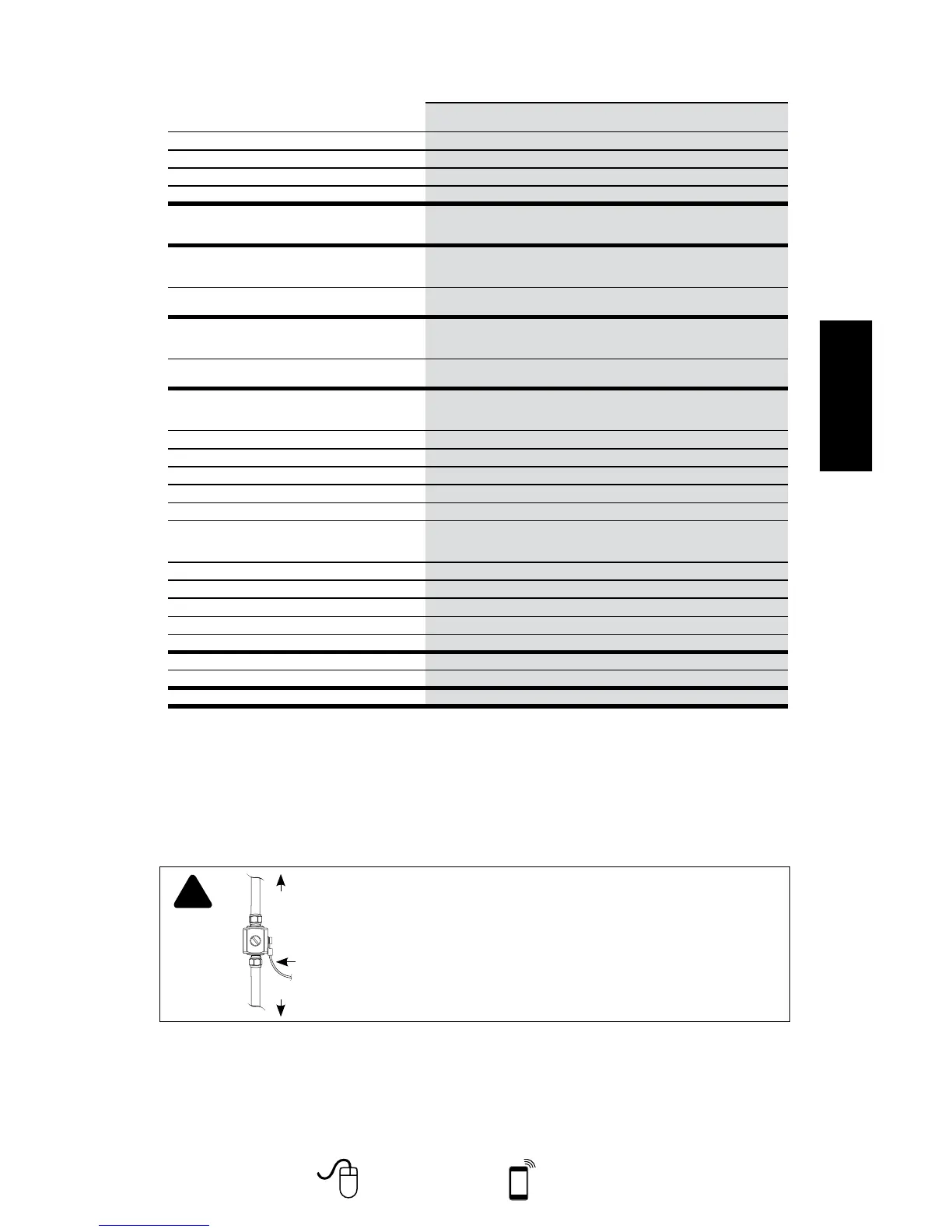

Protecteur contre
les surtensions
parafoudre
(vendu séparément)
Vers l’antenne
extérieure
Vers l’amplicateur
de signal
Fil de terre
(n’est pas inclus)
!
RECOMMENDÉ: INSTALLATION DU PROTECTEUR CONTRE LES
SURTENSIONS PARAFOUDRE (VENDU SÉPARÉMENT)
INSTALLEZ LE PROTECTEUR CONTRE LES SURTENSIONS PARAFOUDRE
(LSP) PRÈS DE L’AMPLIFICATEUR. ATTACHEZ LE CÂBLE DE L’ANTENNE
EXTÉRIEURE VERS LE PROTECTEUR. VÉRIFIEZ QUE LE PROTECTEUR EST
BIEN MIS À TERRE. Le modèle nº 859992-75 OHM EST DISPONIBLE SUR LE
SITE WWW.WEBOOST.COM OU EN APPELLANT 800-204-4104.
Caractéristiques de l’amplificateur de signal
Connect 3G
™
Model Number 472005
Connectors F-Female
Antenna Impedance 50 Ohms
Frequency 824-894 MHz / 1850-1990 MHz
Gain de la bande passante (nominal)
800 MHz
Band 5
60.3
1900 MHz
Band 2
60.4
Bande passante 20 dB (MHz)
800 MHz
Band 5
1900 MHz
Band 2
Typique
Maximum
40.8
41.1
74.7
75.0
Power output for single cell phone (dBm)
800 MHz
Band 5 1900 MHz
Band 2
Montante
Descendante
24.9
-2.2
22.5
-2.1
Puissance de sortie pour plusieurs canaux reçus
(montante) dBm
No. tonalités
800 MHz
Band 5 1900 MHz
Band 2
2 24.8 20.2
3 21.3 16.7
4 18.8 14.2
5 16.9 12.3
6 15.3 10.7
Puissance de sortie pour plusieurs canaux reçus
(descendante) dBm
No. tonalités
800 MHz
Band 5 1900 MHz
Band 2
2 1.3 3.5
3 -2.2 -0.1
4 -4.7 -2.6
5 -6.6 -4.5
6 -8.2 -6.1
Facteur de bruit (typique montante/descendante) 3 dB nominal / 6 dB nominal
Isolation > 90 dB
Exigences d’alimentation AC / DC 6V, 2.5A, w/2.5x5.5mm prise de courant
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations où
plusieurs signaux provenant de différents fournisseurs sont présents, la valeur doit être réduite de 3.5 dB, surtout si le signal de sortie est ré-émis et
peut causer une interférence avec les utilisateurs de la bande adjacente. Cette réduction de la puissance doit être obtenue en diminuant la puissance
d’entrée ou le gain, et non pas au moyen d’un atténuateur placé à la sortie du dispositif.
