WEG SSW06 Installation Guide

Guia de Instalação da SSW06Página 20
PORTUGUÊS
Montagem em Painel:
Para instalar a SSW06 dentro de painéis ou caixas metálicas fechadas,
prever exaustão adequada para que a temperatura fique dentro da
faixa permitida [ver Manual do Usuário – Capitulo 3 – item 3.1.3.1 –
Montagem em Painel – Tabelas 3.3 a 3.5].

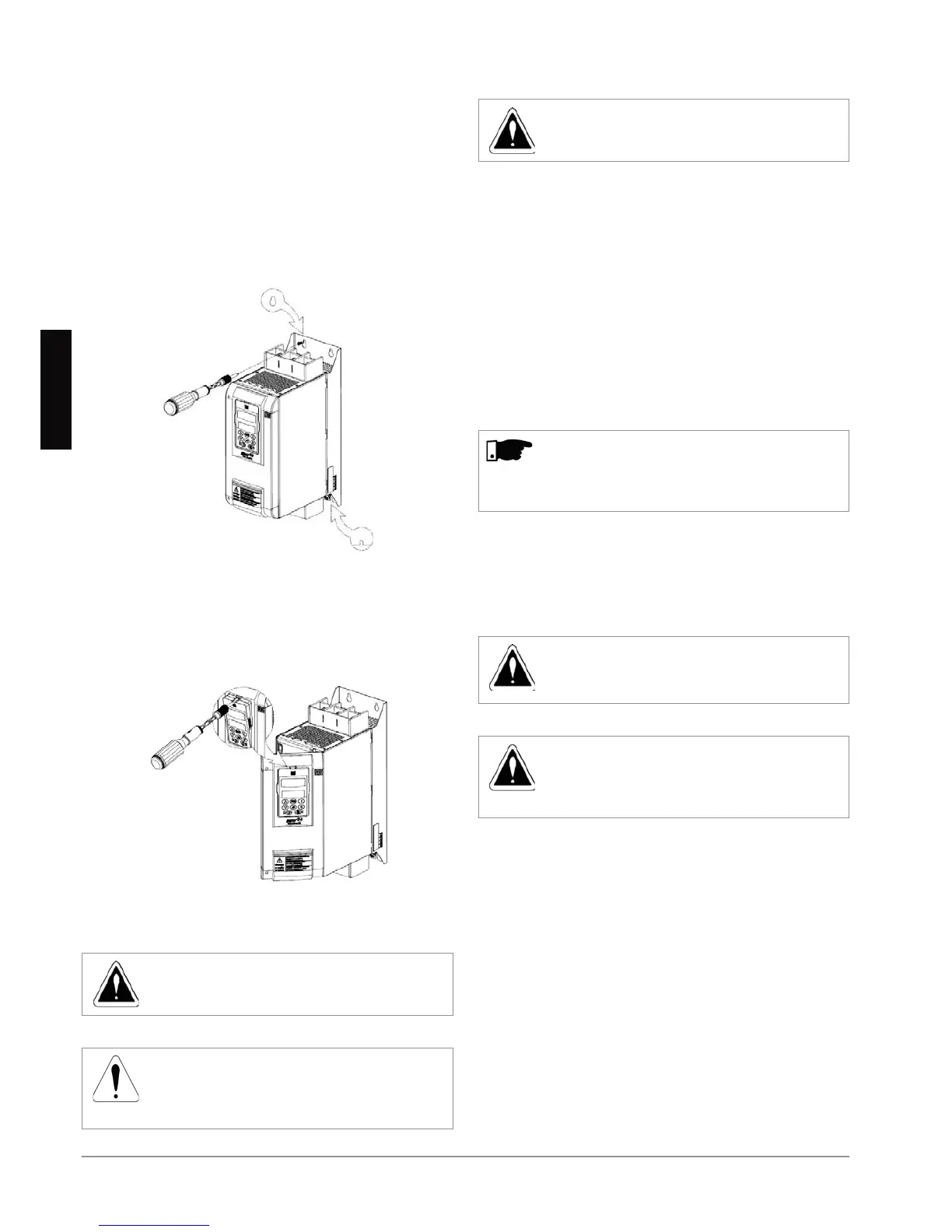

Montagem em Superfície:
Instalação da SSW06 na superfície de uma placa de montagem.
Colocar primeiro os parafusos na superfície onde a SSW06 será
instalada. Instalar a SSW06 e apertar os parafusos.
Dimensões externas, furações e parafusos de fixação da SSW06
são mostrados no Manual de Usuário – Capítulo 3 – Item 3.1.2 –
Dimensões da SSW06.
Procedimento de remoção da HMI e tampa protetora das conexões de
controle.
INSTALAÇÃO ELÉTRICA
PERIGO!
Certifique-se que a rede de alimentação esteja
desconectada antes de iniciar as ligações.
ATENÇÃO!
As informações descritas nos manuais da SSW06 têm
a intenção de servir como guia para se obter uma
instalação correta. Siga também as normas de
instalações elétricas aplicáveis.
PERIGO!
A SSW06 não pode ser utilizada como mecanismo para
parada de emergência.
Bornes de Potência:
Os bornes de conexão de potência podem assumir tamanhos e
configurações diferentes dependendo do modelo da SSW06
[ver Manual de Usuário – Capítulo 3 – Item 3.2.1 – Bornes de Potência
– Figuras 3.8x – Bornes de potência, Tabela 3.5 – Máximo torque nos
parafusos de potência e Figuras 3.9x – Localização das Conexões].
R / 1L1, S / 3L2 e T / 5L3: Rede de alimentação da potência.
U / 2T1, V / 4T2 e W / 6T3: Conexão para o motor.
Cabos da Potência e Aterramentos:
NOTA!
Para o correto dimensionamento dos cabos, levar
em conta as condições de instalação, máxima queda
de tensão permitida, e utilizar normas de instalações
elétricas aplicáveis.
Para mais detalhes ver Manual de Usuário – Capitulo 3 – Item 3.2.3 –
Cabos de potência e aterramento sugeridos – Tabelas 3.6 e 3.7.
Conexão da Rede de Alimentação de Potência à SSW06:
PERIGO!
A tensão de rede deve ser compatível com a tensão
nominal da SSW06. Modelos de 220 a 575 Vca ou
modelos de 575 a 690 Vca.
PERIGO!
Prever um equipamento para seccionamento da
alimentação da SSW06. Este deve seccionar a rede de
alimentação para a SSW06 em casos de emergência ou
manutenção.
Capacidade da Rede de Alimentação [ver Manual do Usuário – Capítulo
3 – Item 3.2.4.1. – Capacidade da Rede de Alimentação].
Fusíveis Recomendados [ver Manual do Usuário – Capítulo 3 – Item
3.2.4.2. – Fusíveis Recomendados].
