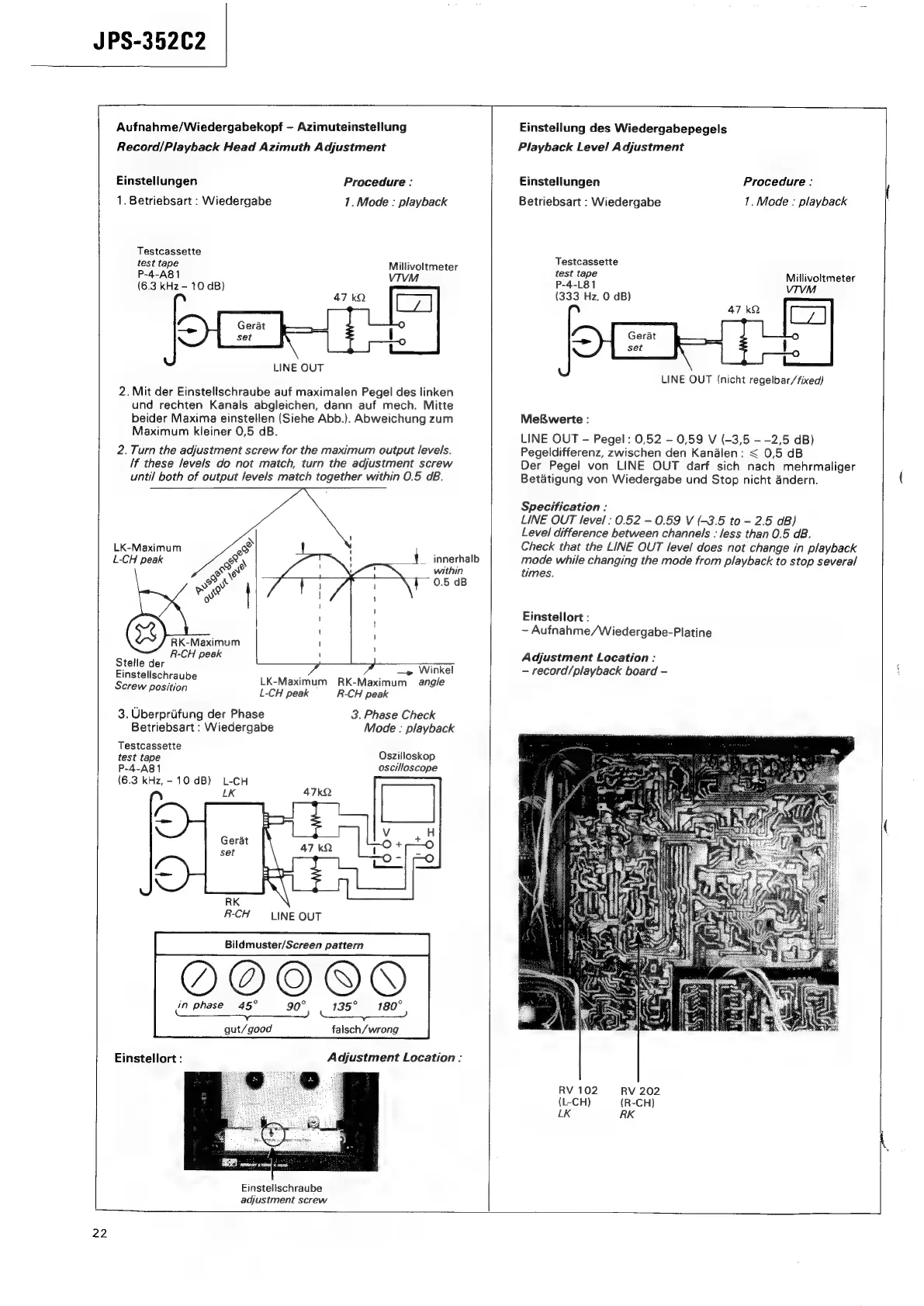

Aufnahme/Wiedergabekopf — Azimuteinstellung
Record/Playback Head Azimuth Adjustment
Einsteliungen Procedure :
1. Betriebsart : Wiedergabe 1. Mode : playback
Testcassette
test
tape
Millivoltmeter
P-4-A81
VIVM
(6.3 kHz - 10 dB)
LINE OUT
2. Mit der Einstellschraube auf maximalen Pegel des linken
und rechten Kanals abgleichen, dann auf mech. Mitte
beider Maxima einstellen (Siehe Abb.). Abweichung zum
Maximum kleiner 0,5 dB.
2. Turn the adjustment screw for the maximum output levels.
/f these levels do not match, turn the adjustment screw
until both of output levels match together within 0.5 dB.
LK-Maximum
L-CH peak _ innerhalb
within
7 0.5 aB
RK-Maximum
Stelle d R-CH peak
elle der :
: —e Winkel
ee LK-Maximum RK-Maximum angle
P L-CH peak —_—R-CH peak
3. Phase Check
Mocee : playback
3. Uberpriifung der Phase
Betriebsart : Wiedergabe
Testcassette :
test tape Oszilloskop
P-4-A81 oscilloscope
(6.3 kHz,- 10 dB) L-CH
LK
RK
R-CH
LINE OUT
135° 180°
Ree)
gut/good falsch/wrong
Einstellort : Adjustment Location :
Einstellschraube
adjustment screw
Einstellung des Wiedergabepegels
Playback Level Adjustment
Procedure :
1. Mode : playback
Einstellungen
Betriebsart : Wiedergabe
Testcassette
test tape livoltmet
P-4-L81
a
tmeter
(333
Hz,
0
dB)
VIV
k
LINE OUT (nicht regelbar/fixed)
MeBwerte :
LINE OUT — Pegel: 0,52 - 0,59 V (-3,5 —-2,5 dB)
Pegeldifferenz, zwischen den Kanalen: < 0,5 dB
Der Pegel von LINE OUT darf sich nach mehrmaliger
Betatigung von Wiedergabe und Stop nicht andern.
Specification :
LINE OUT level : 0.52 - 0.59 V (-3.5 to - 2.5 dB)
Level difference between channels ; less than 0.5 dB.
Check that the LINE OUT level does not change in playback
mode while changing the mode from playback to stop several
times.
Einstellort :
~
Aufnahme/Wiedergabe-Platine
Adjustment Location :
— record/playback board —
RV 102 RV 202
(L-CH) (R-CH)
LK RK
22
