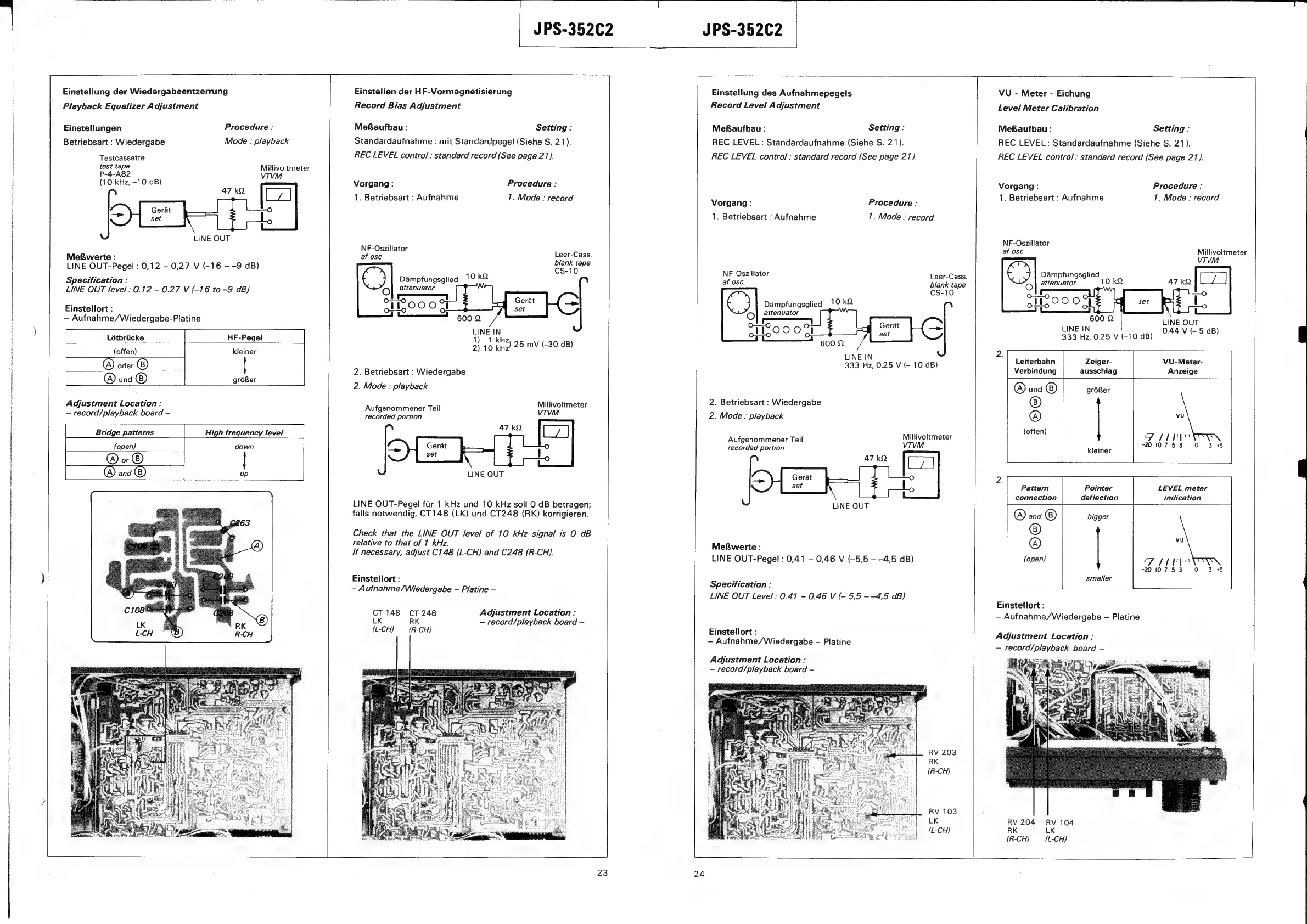

Wega JPS-352 C2 - Einstellen der HF-Vormagnetisierung Record Bias Adjustment; Einstellung des Aufnahmepegels Record Level Adjustment; VU Meter Eichung Level Meter Calibration

Einstellung der Wiedergabeentzerrung
Playback Equalizer Adjustment
Procedure :
Mode : playback
Einstellungen
Betriebsart : Wiedergabe
Testcassette
test tape Millivoltmeter
P-4-A82 VIVM
(10 kHz, -10 dB)
k |
LINE OUT
MeRwerte :
LINE OUT-Pegel : 0,12 — 0,27 V (-16 - -9 dB)
Specification :
LINE OUT level : 0.12 — 0.27 V (-16 to -9 dB)
Einstellort :
~— Aufnahme/Wiedergabe-Platine
HF-Pegel
kleiner
@ oder
| @ und 6) gréRer
Adjustment Location :
— record/playback board —
(open)
| open)
JPS-352C2
JPS-352€2
Einstellen der HF-Vormagnetisierung
Record Bias Adjustment
MeRaufbau : Setting :
Standardaufnahme : mit Standardpegel (Siehe S. 21).
REC LEVEL control : standard record (See page 21).
Vorgang: Procedure :
1. Betriebsart : Aufnahme 1. Mode : record
NF-Oszillator
af osc Leer-Cass.
blank tape
CS-10
€) Dampfungsglied 10 kQ
Oo attenuator
oo
a abaekexe)
LINE IN
1) 1 kHz
2) 10 kHz) 25 mv (-30 dB)
2. Betriebsart : Wiedergabe
2. Mode : playback
‘ Millivoltmeter
Aufgenommener Teil VIvM
recorded portion
f~
\
LINE OUT
LINE OUT-Pegel fur 1 kHz und 10 kHz soll O dB betragen;
falls notwendig, CT148 (LK) und CT248 (RK) korrigieren.
Check that the LINE OUT level of 10 kHz signal is O dB
relative to that of 1 kHz.
/f necessary, adjust C148 (L-CH) and C248 (R-CH).
Einstellort :
- Aufnahme/Wiedergabe — Platine -
CT 148 CT 248 Adjustment Location :
LK RK — record/playback board —
(L-CH) (R-CH)
23
Einstellung des Aufnahmepegels
Record Level Adjustment
MeBaufbau : Setting :
REC LEVEL: Standardaufnahme (Siehe S. 21).
REC LEVEL control : standard record (See page 21).
Vorgang : Procedure :
1. Betriebsart : Aufnahme 1. Mode : record
NF-Oszillator
Leer-Cass.
af osc blank tape
CS-10
C) Dampfungsglied 10 kQ
attenuator pik
O
Ooo
tO 90 0
LINE IN
333 Hz, 0,25 V (- 10 dB)
2. Betriebsart : Wiedergabe
2. Mode - playback
Millivoltmeter
VIVM
Aufgenommener Teil
recorded portion
k 7
LINE OUT
MeRwerte :
LINE OUT-Pegel: 0,41 - 0,46 V (-5,5 — -4,5 dB)
Specification :
LINE OUT Level : 0.41 — 0.46 V (— 5,5 —--4,5 dB)
Einstellort :
— Aufnahme/Wiedergabe - Platine
Adjustment Location :
— record/playback board -
VU - Meter - Eichung
Level Meter Calibration
MeBaufbau : Setting :
REC LEVEL: Standardaufnahme (Siehe S. 21).
REC LEVEL control : standard record (See page 21).
Vorgang : Procedure :
1. Betriebsart : Aufnahme 1. Mode : record
NF-Oszillator
af osc Millivoltmeter
VIVM
Dampfungsglied
co attenuator 10 kQ 47 kQ Ee!
600 2 LINE OUT
LINE IN 0.44 V (- 5 dB)
333 Hz, 0.25 V (-10 dB)
Zeiger- VU-Meter-
ausschlag Anzeige
groRer
kleiner
LEVEL meter
indication
@® vu
ieee FILLP
75
smaller
Einstellort :
—- Aufnahme/Wiedergabe — Platine
Adjustment Location:
— record/playback board —
RV 204 RV 104
RK LK
(R-CH) (L-CH)
