JPS-352C2

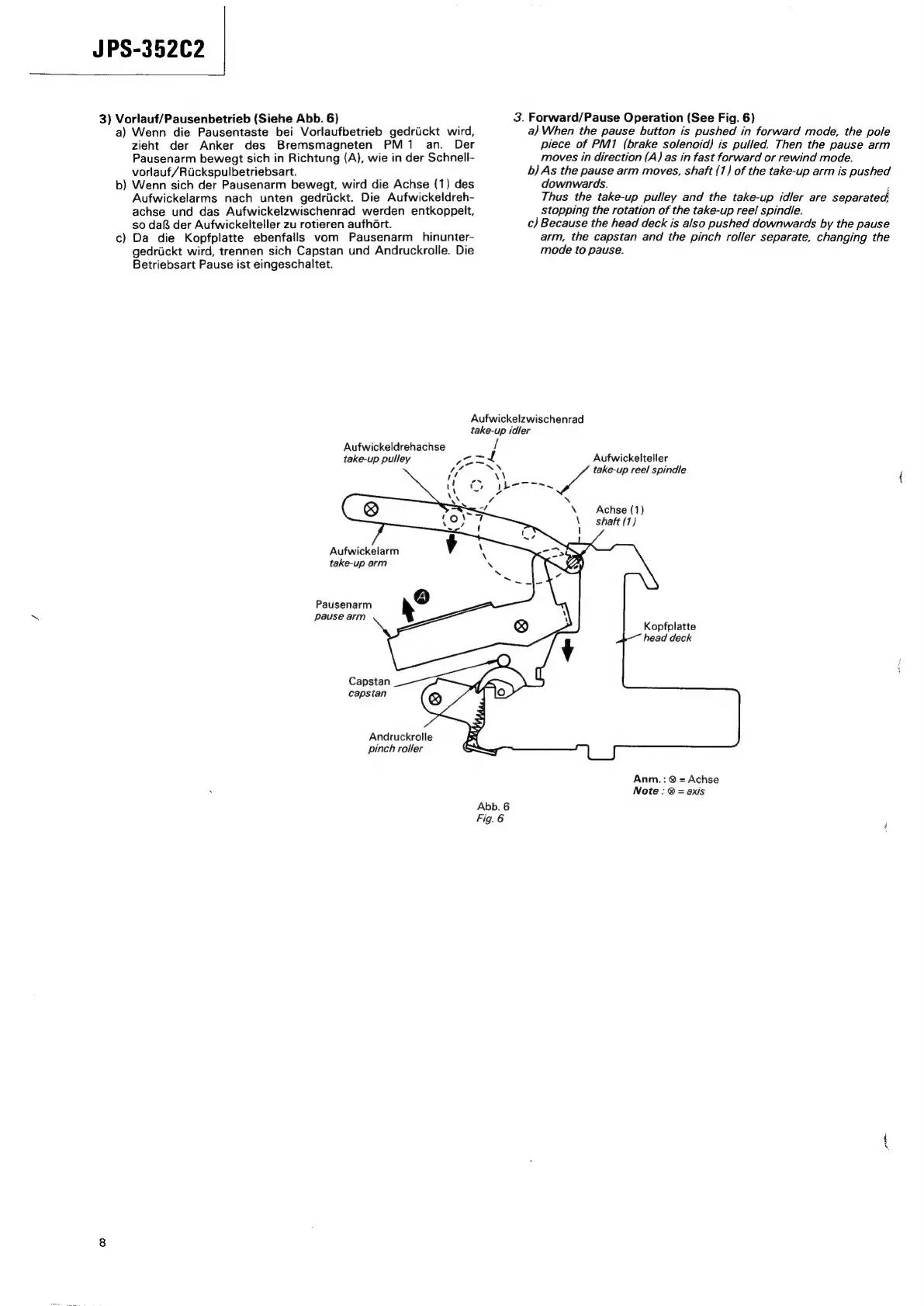

3) Vorlauf/Pausenbetrieb (Siehe Abb. 6)
a) Wenn die Pausentaste bei Vorlaufbetrieb gedriickt wird,
zieht der Anker des Bremsmagneten PM1 an. Der
Pausenarm bewegt sich in Richtung (A), wie in der Schnell-
vorlauf/Ruckspulbetriebsart.
b) Wenn sich der Pausenarm bewegt, wird die Achse (1) des
Aufwickelarms nach unten gedrtickt. Die Aufwickeldreh-
achse und das Aufwickelzwischenrad werden entkoppelt,
so dafS der Aufwickelteller zu rotieren aufhért.
c) Da die Kopfplatte ebenfalls vom Pausenarm hinunter-
gedrickt wird, trennen sich Capstan und Andruckrolle. Die
Betriebsart Pause ist eingeschaltet.
3. Forward/Pause Operation (See Fig. 6)
a) When the pause button is pushed in forward mode, the pole
piece of PM1 (brake solenoid) is pulled. Then the pause arm
moves in direction (A) as in fast forward or rewind mode.
6) As the pause arm moves, shaft (1) of the take-up arm is pushed
downwards. :
Thus the take-up pulley and the take-up idler are separated:
stopping the rotation of the take-up reel spindle.
c) Because the head deck is also pushed downwards by the pause
arm, the capstan and the pinch roller separate, changing the
mode to pause.
Aufwickelzwischenrad
take-up idfer
Aufwickeldrehachse
take-up pulley (ure L
Aufwickelarm
take-up arm
Pausenarm
pause arm
Capstan
capstan
Andruckrolle
pinch roller
Aufwickelteller
a take-up reel spindle
\
\ Achse (1)
shaft (1)
Kopfplatte
head deck
Anm. : @ = Achse
Note : @ = axis
Abb. 6
Fig. 6
