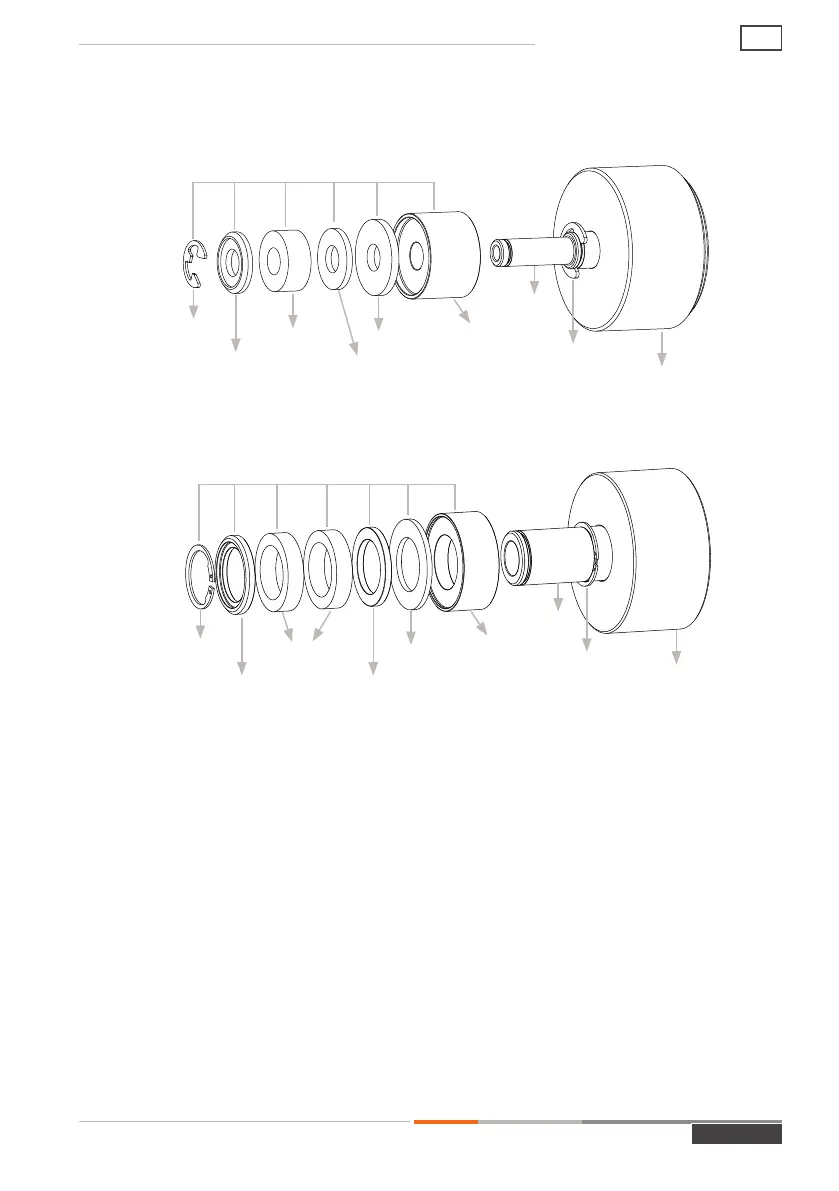

Explosionszeichnung vom Aufbau
Baugröße 01 - 4
Baugröße 5 - 6
Warten
Î
Entfernen Sie den Sicherungsring von der Achse.
Hinweis: Achten Sie darauf, dass der Einstich an der Achse nicht beschädigt wird.
Î
Schieben Sie den Hauptdichtungssatz von der Achse herunter.
Î
Montieren Sie die neuen Hauptdichtungssatz wie in den Abbildungen oben be-
schreiben auf die Achse.
Î
Montieren Sie am Ende der Achse die Unterlegscheibe mit Eindrehung.
Achtung: Die Eindrehung in der Unterlegscheibe „kammert“ den Sicherungsring und
verhindert, dass sich dieser aus dem Einstich löst, wenn der Adapter mit Steuer-
druck beaufschlagt wird.
Î
Setzen Sie den neuen Sicherungsring in den Einstich der Achse ein. Die flache Kante
des Sicherungsringes muss von der Unterlegscheibe wegweisen.
Frontdichtung
Dichtungsträger
Sicherungsring
Unterlegscheibe
mit Eindrehung
Hauptdichtung
Unterlegscheibe
Achse
Hubbegrenzung
Adaptergehäuse
TW01 Gewinde-Hauptdichtungssatz
Frontdichtung
Dichtungsträger
Sicherungsring
Unterlegscheibe
mit Eindrehung
Unterlegscheibe
Achse
Hubbegrenzung
Adaptergehäuse
TW01 Gewinde-Hauptdichtungssatz
Hauptdichtung
MD-10187-L51-R1.3.0-03
Seite 63
Betriebsanleitung
DE
