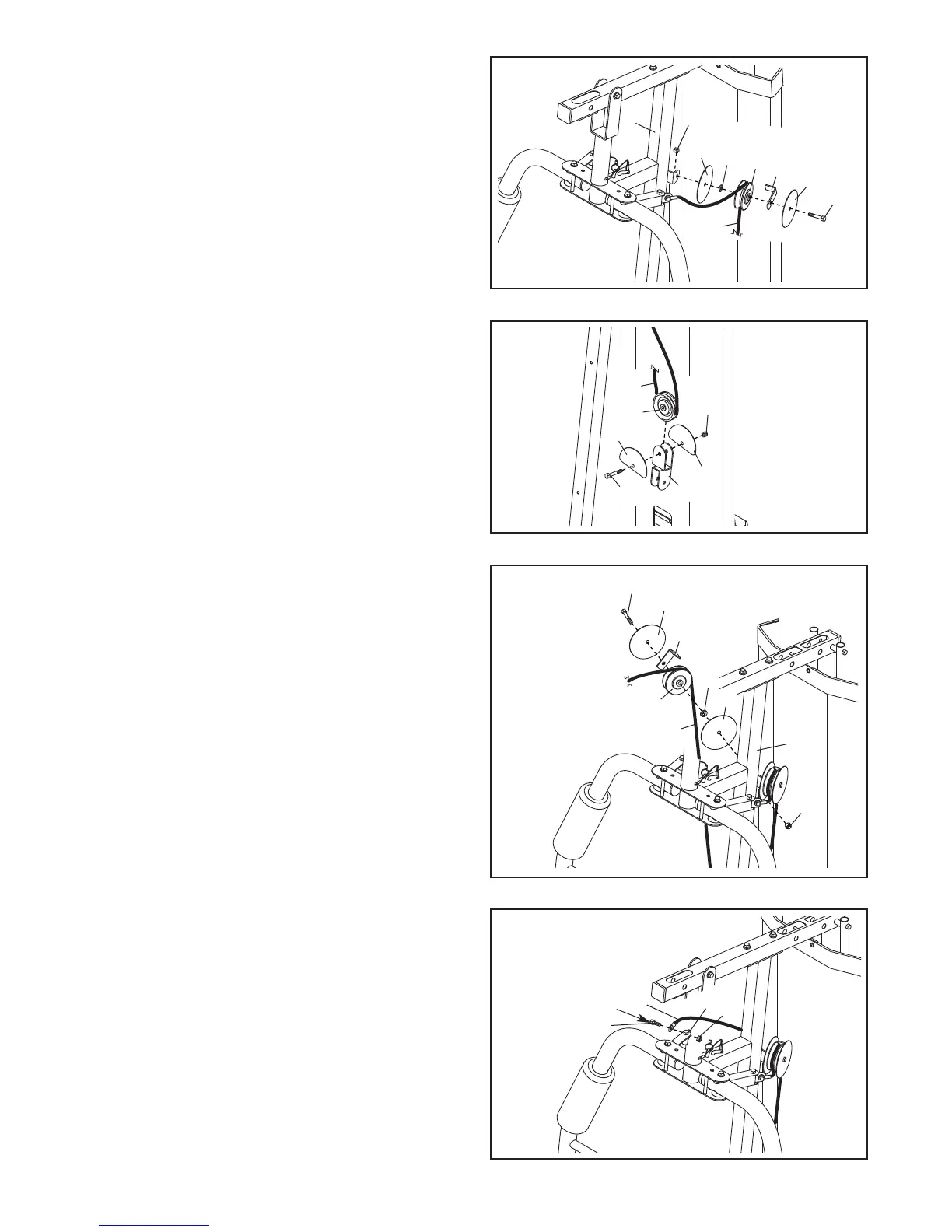

14. Haga pasar el Cable del Brazo (54) sobre una
Polea en “V” (46). Fije la polea en V, una Trampa
del Cable Grande (50), dos Protectores
C
ompletos (41), y una Arandela de M10 (57) al
Montante Vertical (3) con un Perno de M10 x
6
3mm (75) y una Contratuerca de M10 (56).
Asegúrese de que la Trampa del Cable esté
orientada para sostener el Cable en el surco
de la polea en “V”.
16. Haga pasar el Cable del Brazo (54) sobre una
Polea en “V” (46). Fije la polea en V, una Trampa
del Cable Grande (50), dos Protectores
Completos (41), y una Arandela de M10 (57) al
Montante Vertical (3) con un Perno de M10 x
63mm (75) y una Contratuerca de M10 (56).
Asegúrese de que la Trampa de Cable esté
orientada para sostener el Cable en el surco
de la Polea en V.
15. Haga pasar el Cable del Brazo (54) bajo una
Polea de 80mm (48). Fije la Polea y dos
Protectores en Mitad (43) al Soporte en “U” Doble
(63) con un Perno de M10 x 46mm (81) y una
Contratuerca de M10 (56). Asegúrese de que
los Protectores en Mitad estén en la parte
externa del Soporte en “U” como se muestra.
56
3
5
7
46
5
0
41
75
54
4
1
48
43
43
63
81
56
54
56
3
57
46
50
41
75
54
41
16
15
14
17. Engrase un Perno con Collar de M8 x 22mm
(65). Fije el Cable del Brazo (54) al Pivote del
Cable (39) indicado con el Perno con Collar y
una Contratuerca de M8 (58). Asegúrese que el
extremo del cable pueda pivotar fácilmente en
el Perno con Collar.
58
65
54
39
Grasa
17
12
