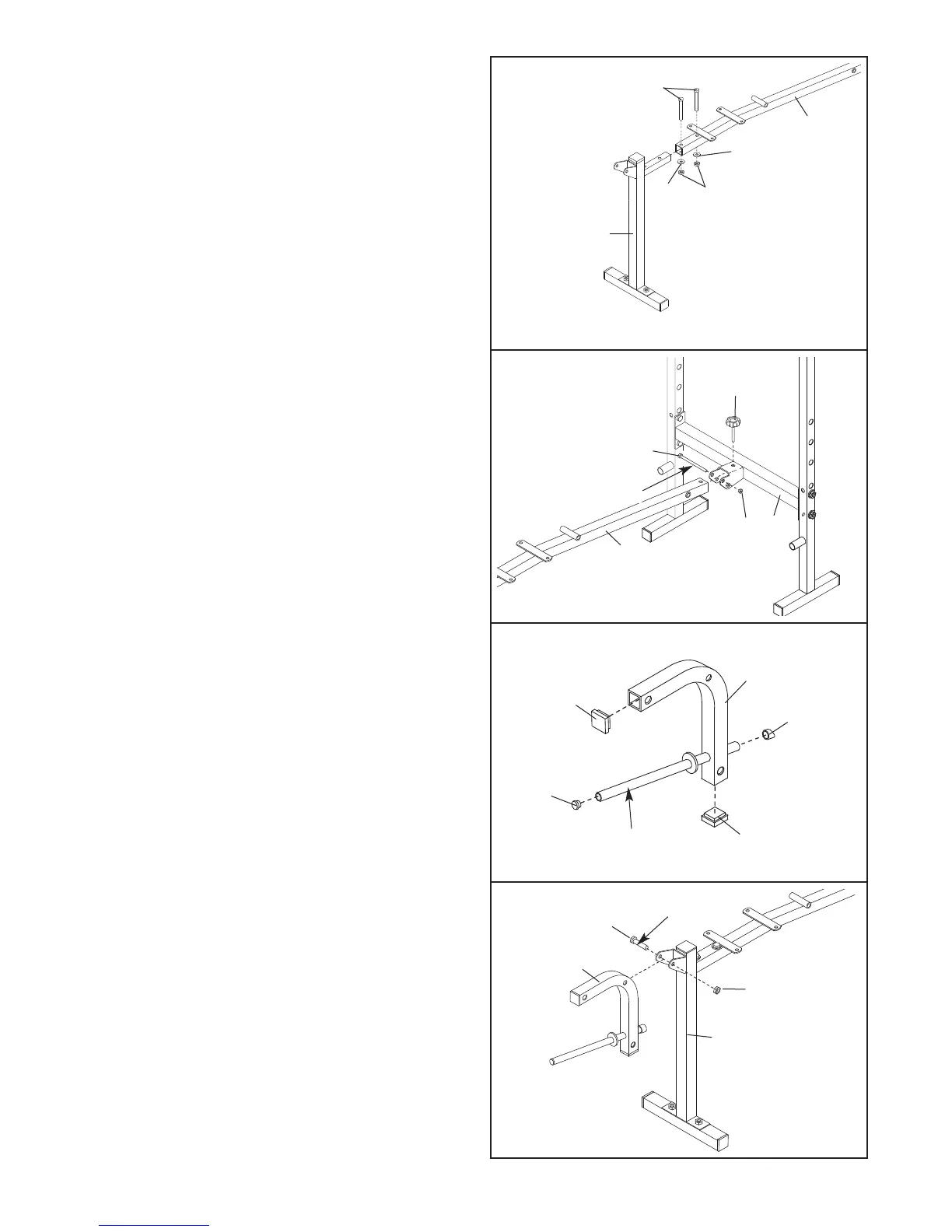

3. Attaccare la Gamba Anteriore (8) al Telaio (2) con
due Bulloni Trasporto da M8 x 40mm (37), due
Rondelle da M8 (16), e due Controdadi in Nylon
da M8 (17).
Non stringere i Controdadi per ora.
4. Lubrificare un Bullone da M10 x 55mm (38 ) con
grasso. Attaccare il Telaio (2) alla serie superiore
di fori sul sostegno sulla Barra Trasversale (3)
con il Bullone e un Controdado in Nylon da M10
(33). Non stringere troppo il Controdado; il
Telaio deve poter girare senza intoppi.
Avvitare la Manopola di Regolazione (31) nella
Barra Trasversale (3) e nel Telaio (2).
5. Inserire un Cappuccio Interno Quadrato da 30mm
(22) in ogni estremità aperta della Leva Gamba
(4).
Inserire un Cappuccio Interno Rotondo da 25mm
(24) sull'estremità indicata del tubo pesi sulla
Leva Gamba (4). Inserire un Cappuccio
Angolo
Rotondo da 25mm (20) dentro l'altra estremità del
tubo pesi.
6. Lubrificare il Bullone da M10 x 63mm (32) con
grasso.
Attaccare la Leva Gamba (4) al sostegno
sulla Gamba Anteriore (8) con un Bullone ed un
Controdado in Nylon da M10 (33). Non avvitare
troppo il Controdado; la Leva Gamba deve
poter girare con facilità.
3
17
2
37
16
8
16
4
2
3
38
31
33
22
24
T
ubo Pesi
4
20
22
5
33
4
6
Lubrificare
32
Lubrificare
8
6
