8

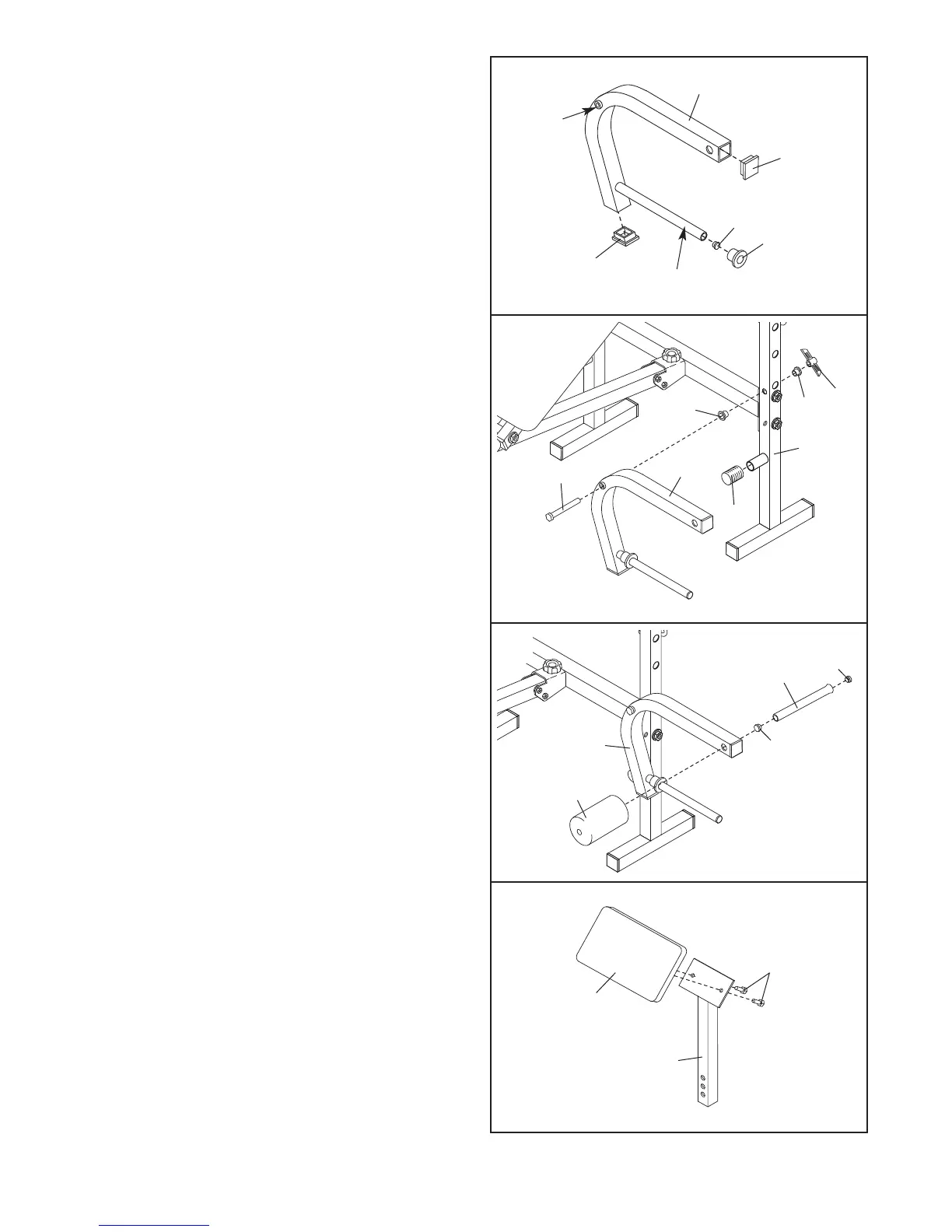

11. Posizionare il Braccio Sinistro Mobile (25) in
modo tale che il lato corto del tubo girevole sia
sul lato mostrato.
Picchiettare un Cappuccio Interno Quadrato da
30mm (22) in ciascuna estremità del Braccio
Sinistro Mobile (25). Spingere un Cappuccio
Interno Rotondo da 25mm (24) nell'estremità del
tubo pesi. Infilare un Ferma Pesi (28) nel tubo
pesi.
Assemblare il altro Braccio Destro Mobile
(non mostrato) nello stesso modo.
12. Picchiettare un Ferma Braccio Mobile (15) nel
tubo saldato su ciascun Montante (1).
Inserire due Boccole di Plastica (14) nei fori indi-
cati in un Montante (1). Attaccare a Braccio
Sinistro Mobile (25) al Montante usando un
Bullone da M10 x 130mm (19) ed una Manopola
a Farfalla (13). Assicurarsi che il Braccio Mobile
sia sul lato esterno del Fermo Braccio Mobile
(15).
Non stringere troppo la Manopola a
Farfalla; il Braccio Mobile deve poter girare
facilmente.
Assemblare il altro Braccio Destro Mobile
(non mostrato) all'altro Montante (1) nello
stesso modo.
13. Spingere due Cappucci Interni Rotondi da 19mm
(9) negl'estremite di un Tubo Rollo Corto (12).
Inserire un Tubo per Rollo Corto nel foro indicato
sul Braccio Sinistro Mobile (25), come mostrato.
Far scivolare il più possibile un Rullo Corto in
Gommapiuma (27) sul T
ubo Rullo Corto (12); il
Rullo in Gommapiuma manterrà il Tubo Rollo in
posizione.
Ripetere questa fase per l'altro Braccio Destro
Mobile (non mostrato).
14.
Attaccare il Gancio Bilanciere Destro (40) al
Montante destro (1) con una Rondella in Zinco da
M8 (43) ed un Controdado in Nylon Zinco da M8
(44).
Attaccare il Gancio Bilanciere Sinistro (41) al
Montante sinistro (1) con una Rondella in Zinco
da M8 (43) ed un Controdado in Nylon Zinco da
M8 (44).
15. Controllare che tutte le parti siano collegate
appropriatamente. L
’uso delle parti rimanenti
verrà spiegato nella sezione REGOLAZIONE
iniziando sulla pagina prossima.
11
28
24
22
Tubo
Pesi
22
25
13
14
25
14
15
19
1
12
13
14
27
37
38
29
9
9
12
25
Lato
Corto del
Tubo
Girevole
