9
4. Montage
Die Schnittstellenwandler WAVE
DATA werden auf TS 35
Normschienen aufgerastet.
5. Der elektrische Anschluss

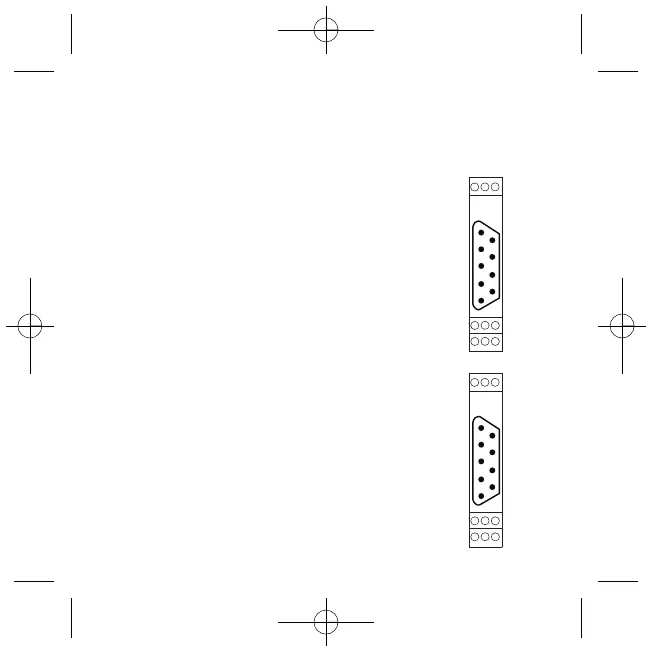

Klemmenbelegung WDS2 RS232/RS485/422
1 Schirm/Erdanschluss mit KLBÜ
2 T/R (A)
3 T/R (B)
4 T (A)
5 T (B)
6 GND
7 nicht belegt
8 nicht belegt
9 nicht belegt
10 Versorgungsspannung + 24 Vdc (querverbunden)
11 Versorgungsspannung 0 V (querverbunden)
12 Schirm/Erdanschluss
Klemmenbelegung WDS2 RS232/TTY
1 Schirm/Erdanschluss mit KLBÜ
2 RX +
3 RX -
4 GND
5 TX +
6 TX -
7 nicht belegt
8 nicht belegt
9 nicht belegt
10 Versorgungsspannung + 24 Vdc (querverbunden)
11 Versorgungsspannung 0 V (querverbunden)
12 Schirm/Erdanschluss
4
56
1
3
2
12
11
10
5
3
4
2
1
8
9
7
6
4
56
1
3
2
12
11
10
5
3
4
2
1
8
9
7
6
4292540000_IS_WAVEdata.qxd:429254_IS_WAVEdata.qxd 07.07.201
