4
3. Konfigurierung des Gerätes
3.1 Hilfsmittel
Zum Einstellen des Gerätes und zum Anschluss der Leitungen an die
Klemmen wird ein Schraubendreher mit einer Klingenbreite von 2,5 mm
benötigt.

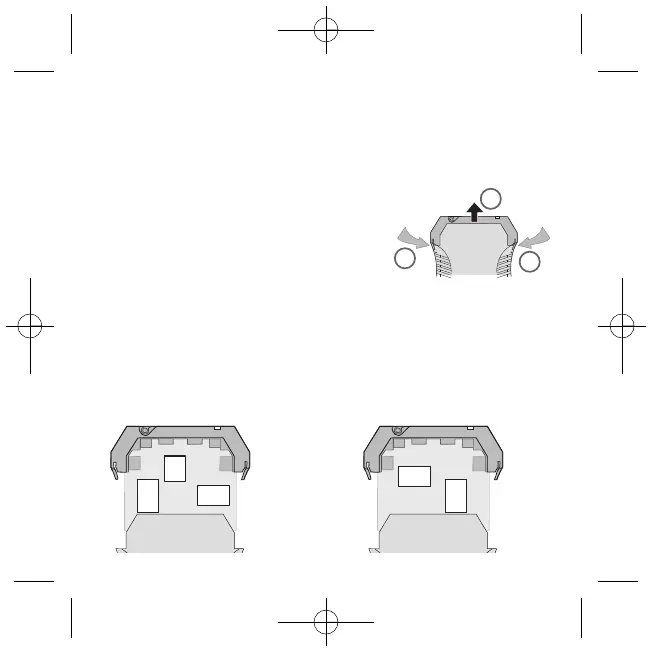

3.2 Gerät öffnen
Stecker abziehen. Durch leichten Druck den
Verschluss auf beiden Seiten des Gehäuses
entriegeln (1), Gehäuseoberteil und Elektronik
herausziehen (2).
3.3 Einstellungen
Die Einstellung der RS232 Belegung (DTE/DCE), Übertragungs-
geschwindigkeit, Betriebsart, Datenrichtungsumschaltung, Abschluss-
widerstände erfolgt mittels der DIP-Schalter SW1 und SW2/SW3.
3.3.1 RS232/RS485/422 3.3.2 RS232/TTY
1
1
2
