MONTAGGIO SU
PARETE CON
GUSCIO O
PREFABBRICATA
MONTAGGIO SU
PARETE A
PANNELLO
MONTAGGIO SU
PARETE IN
CALCESTRUZZO
MONTAGGIO SU
PARETE IN
CALCESTRUZZO
LINER
93286
93386
93086
93286
1
A B
C
D
E
1
2
SKIMMER
Giunto
Controstaffa
Tappo
LINER
Giunto
SKIMMER
LINER
SKIMMER
Giunto
SKIMMER

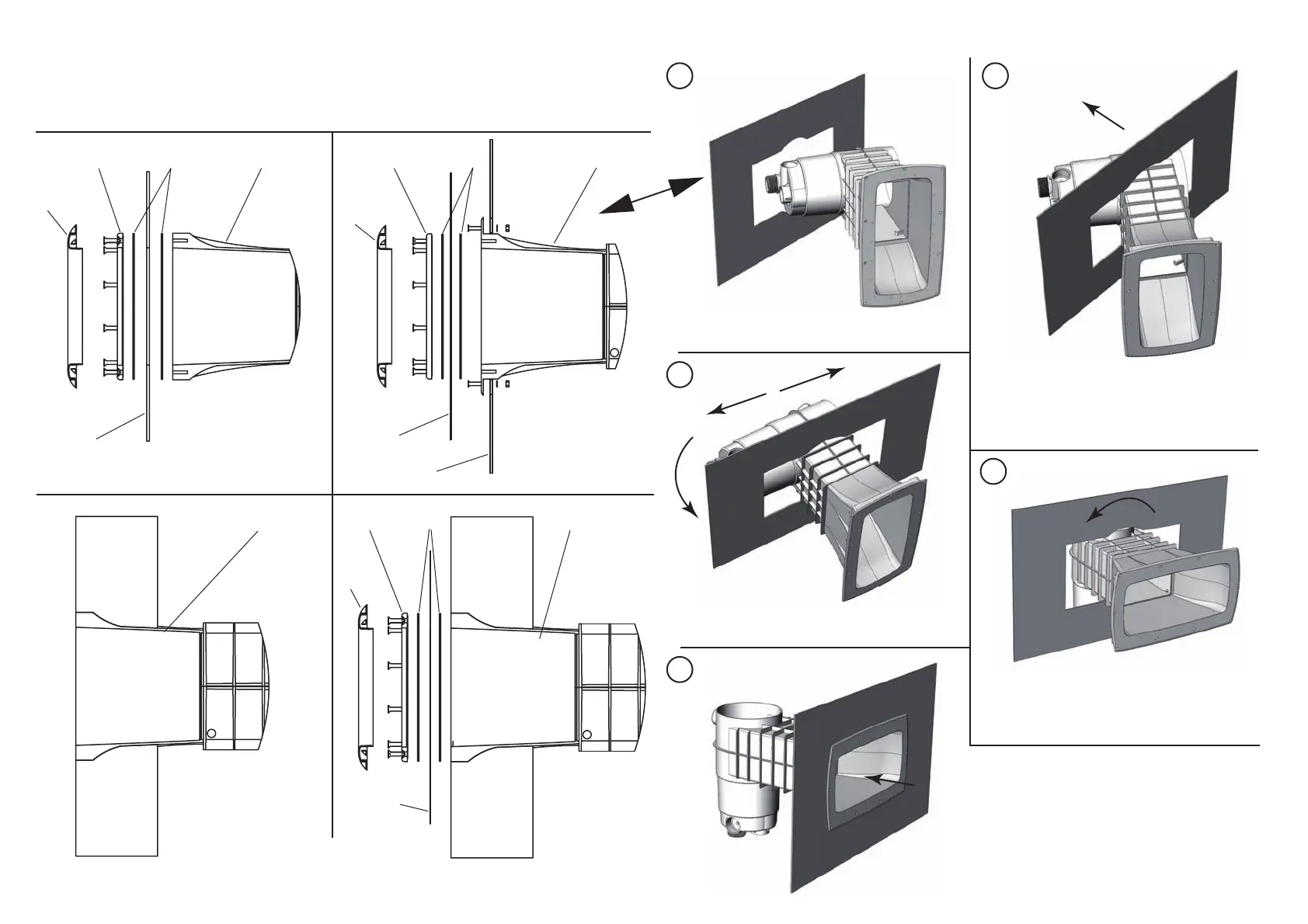

INSTALLAZIONE DELLO SCHIUMATORE
FORMATO PANNELLO / LINER / CON
INVOLUCRO / IN CALCESTRUZZO
POSIZIONAMENTO DELLO SCHIUMATORE
FORMATO PANNELLO
PARETE IN
CALCESTRUZZO
PARETE IN
CALCESTRUZZO
1a fase: posizionare
lo schiumatore come indicato.
3a fase: Inserire la parte
posteriore dello schiumatore
3a fase: Ruotarlo e scivolare lo schiumatore
4a fase: ruotarlo in posizione normale.
5a fase: spostarlo in posizione di bloccaggio.
Controstaffa
Controstaffa
Tappo
Tappo
PARETE
PARETE
