6
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez toutes les pièces de l’appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
L’assemblage requiert deux clé anglaises , un maillet en caoutchouc , et la clé
hexagonale incluse .

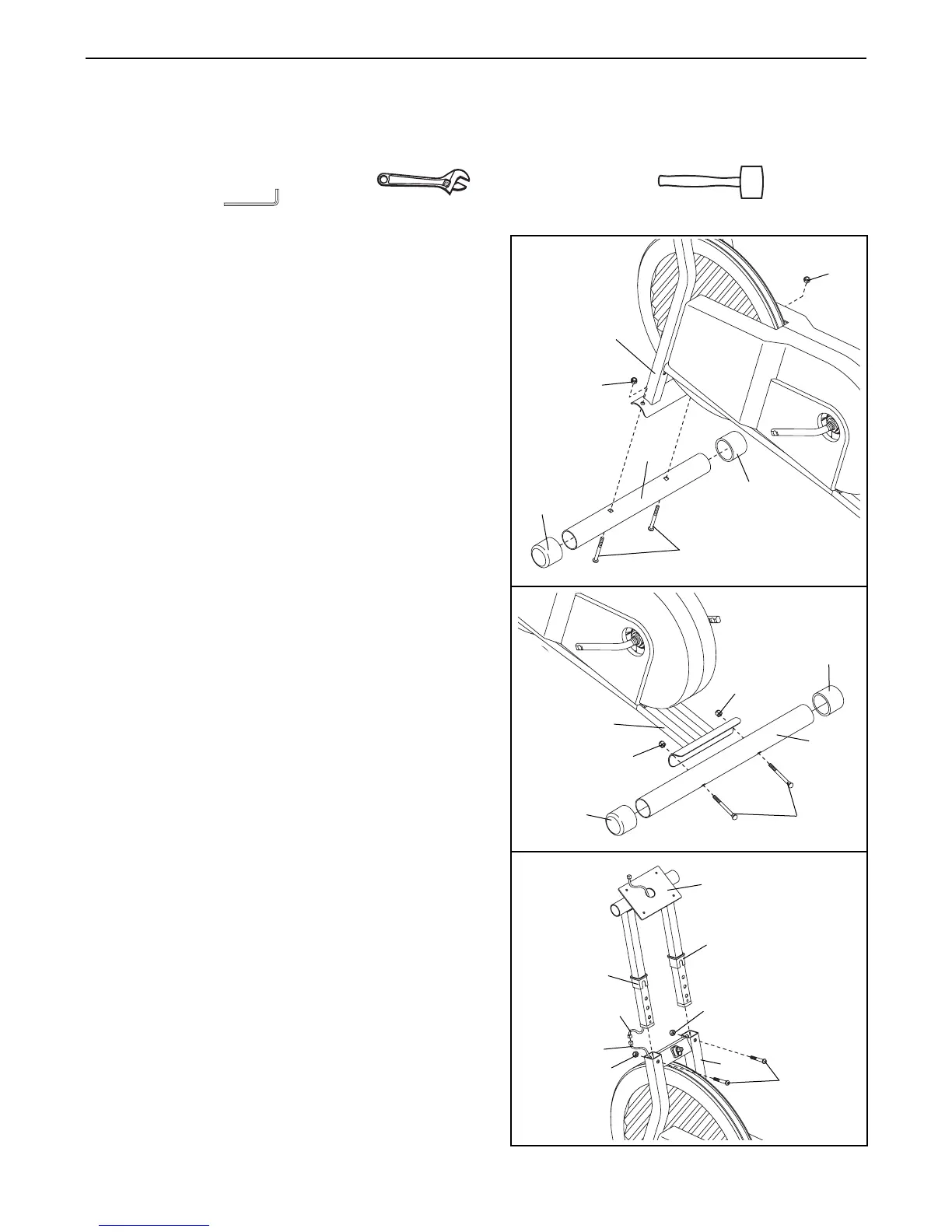

1. Identifiez le Stabilisateur Avant (18), qui est le
Stabilisateur le plus étroit. S'il n'y a pas d’Embouts
du Stabilisateur (20) sur le Stabilisateur Avant,
enfoncez-en un dans les deux extrémités.
Assemblez le Stabilisateur Avant (18) à l’avant du
Cadre (1) avec les deux Boulon de Carrosserie de
M8 x 63mm (49) et deux Écrous de Blocage en
Nylon de M8 (50).
2. S'il n'y a pas d’Embouts du Stabilisateur (20) sur le
Stabilisateur Arrière (19), enfoncez-en un dans les
deux extrémités.
Assemblez le Stabilisateur Arrière (19) à l’avant du
Cadre (1) avec les deux Boulon de Carrosserie de
M8 x 63mm (49) et deux Écrous de Blocage en
Nylon de M8 (50).
3. Alors qu'une deuxième personne tient le Montant
(2) près du Cadre (1), branchez le Fil d'Extension
(47) au groupement de Fils du Commutateur (41).
Insérez le Montant (2) dans le Cadre (1), en évitant
d’endommager les fils. Assurez-vous que les
Douilles du Cadre (3) sont entièrement inséré dans
le Cadre. Ajustez le Montant (2) pour qu'un boulon
puisse être inséré à travers le trou du centre se
trouvant dans chaque côté. Sécurisez le Montant
avec deux Boulons en Bouton de M8 x 38mm (53)
et deux Écrous de Blocage en Nylon de M8 (50).
20
2
3
1
18
49
20
50
19
20
50
49
2
3
3
50
41
47
50
53
1
1
50
50
1
20
