7

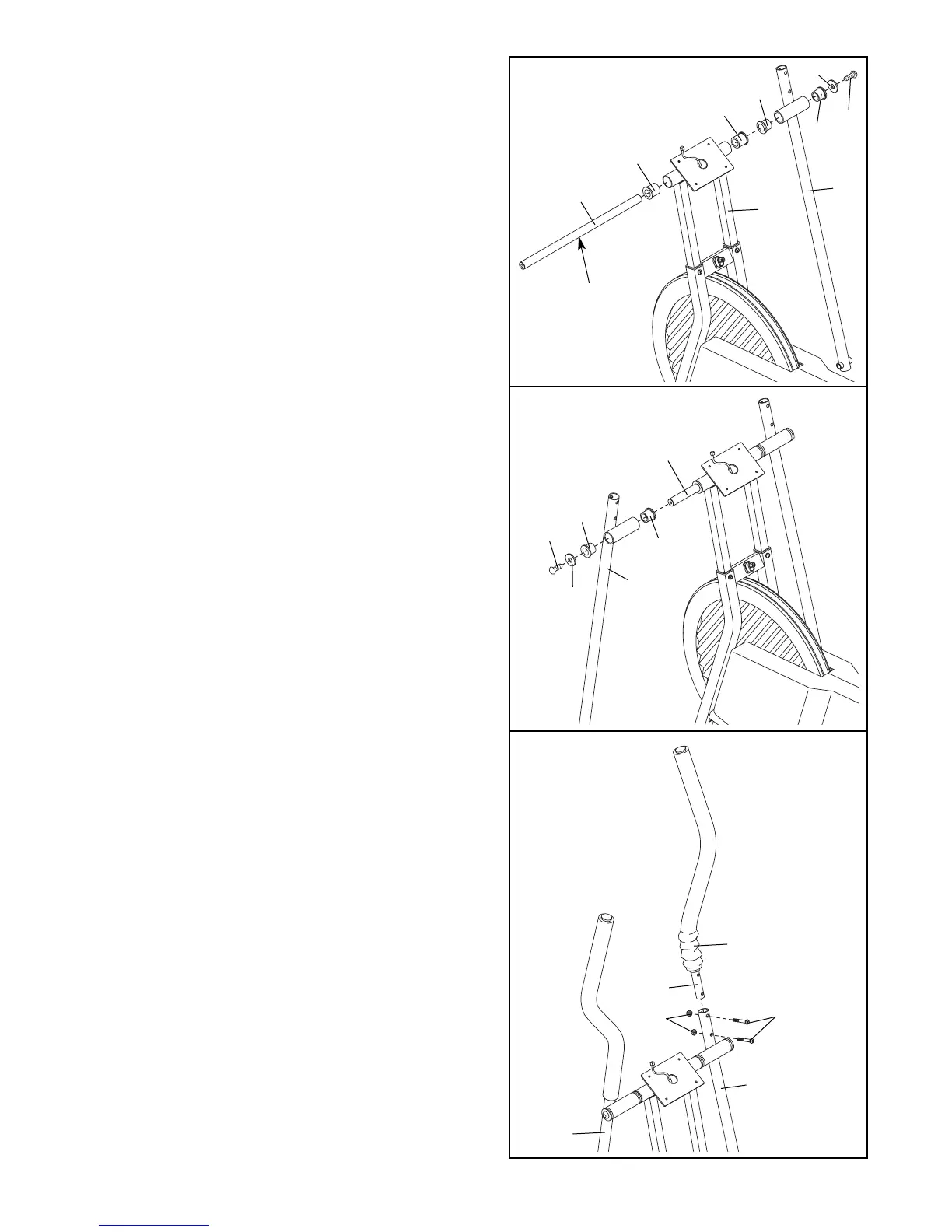

5. Identifier le Bras du Pivot Gauche (6), avec l’autocol-
lant qui est marqué d’un "L." Assurez-vous qu'il y a
deux Douilles du Pivot (9) dans le Bras de Pivot
Gauche. Glissez le Bras de Pivot Gauche sur l'Axe du
Pivot (11), en vous assurant qu'il est orienté comme
indiqué. Mettez une Rondelle du Pivot (54) sur une
Vis en Bouton de M8 x 19mm (10) et serrez la Vis en
Bouton dans l'Axe du Pivot.
6. Insérez un Guidon (12) dans le Bras de Pivot Droit
(7). Glissez vers le haut la Poignée en Mousse (13)
pour exposer les trous de support. Sécurisez le
Guidon avec deux Boulons en Bouton de M5 x 30mm
(51) et deux Écrous de Blocage en Nylon de M5 (52).
Glissez la Poignée en Mousse vers le bas, par-des-
sus les Boulons en Bouton et les Écrous de Blocage
en Nylon.
Attachez l'autre guidon au Bras du Pivot Gauche (6)
dans la même manière.
5
9
10
54
9
6
13
51
52
6
7
6
11
12
4. Assurez-vous que le deux Douilles du Montant (8)
sont insérées dans le Montant (2). Appliquer une fine
couche de graisse qui est incluse sur la longueur de
l'Axe du Pivot (11). Insérez l'Axe du Pivot dans la
Douille du Montant et dans le Montant.
Identifiez le Bras du Pivot Droit (7), avec l’autocollant
qui est marqué d’un "R." Assurez-vous qu'il y a deux
Douilles du Pivot (9) dans le Bras du Pivot Droit.
Glissez le Bras du Pivot Droit sur l'Axe du Pivot (11),
en vous assurant qu'il est orienté comme indiqué.
Mettez une Rondelle du Pivot (54) sur une Vis en
Bouton de M8 x 19mm (10) et serrez la Vis en
Bouton dans l'Axe du Pivot.
4
9
8
8
2
7
11
Graisse
10
9
54
