Descrizione generale
WRM-20 è un regolatore di carica da moduli fotovoltaici per batterie elettrochimiche al piombo di tipo ermetico (SEAL)
o ad acido libero (FLOOD) e di batterie agli ioni di litio del tipo che hanno integrato il BMS (Battery Management
System); consigliamo di contattare la Western CO per la scelta della batteria agli ioni di Litio da collegare al WRM-20. E’
assolutamente vietato collegare al WRM-20 batterie al litio che non hanno BMS integrato, infatti il BMS protegge la
batteria da condizioni di funzionamento anomalo che potrebbero portare all’incendio della batteria stessa. Collegando
al WRM-20 batterie non dotate di BMS si rischia l’incendio della batteria.

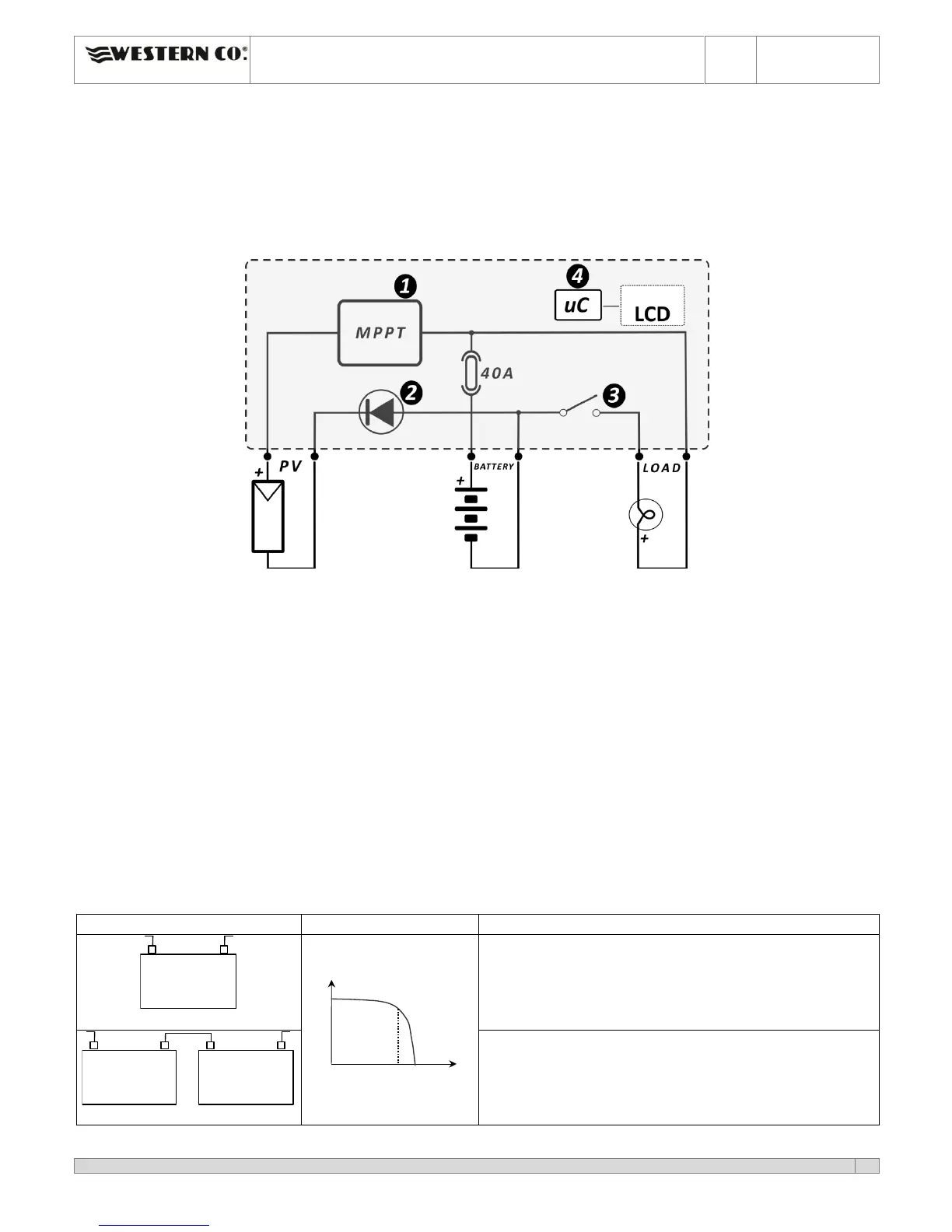

In fig. 1 è riportato uno schema di principio del WRM-20.
Fig. 1 Schema di principio
1- Circuito di carica: adatta la V
PAN
e la I
PAN
(rispettivamente tensione e corrente del modulo fotovoltaico) in modo da
ricercare la condizione in cui la potenza erogata dal modulo PV è massima, realizzando quello che nella letteratura
tecnica è indicato con la sigla MPPT (Maximum Power Point Tracking). Inoltre gestisce la ricarica della batteria
riducendo la corrente erogata verso la batteria nelle condizioni in cui la tensione V
BATT
supera la sua tensione di
ricarica (V
ch
).
2- Diodo serie: serve ad evitare che durante la notte, quando il modulo fotovoltaico non è illuminato questo possa
assorbire corrente dalla batteria.
3- Circuito per il controllo del carico: accende/spegne il carico secondo il programma impostato dall’utente e provvede
al distacco del carico in caso di batteria scarica o sovraccarico o cortocircuito sul carico.
4- Microprocessore: controlla l’intero circuito, misura le correnti e tensioni del modulo della batteria e del carico e le
visualizza sul display.
Scelta del modulo fotovoltaico
Il regolatore di carica WRM-20, grazie al circuito di ricarica con MPPT, permette di impiegare una ampia gamma di
moduli fotovoltaici garantendo lo sfruttamento ottimale di tutta la potenza. Il modulo PV va scelto a seconda della
tensione nominale della batteria e rispettando i vincoli dell’ingresso pannello del WRM-20: massima tensione 100V e
massima potenza di pannello 310W con batteria a 12V e 620W con batteria 24V.
V
mp
: tensione alla massima potenza a T=25°C > 15,0V
V
OC
: tensione circuito aperto a T=-10°C <100V
P
MAX
: massima potenza a 25°C < 310W
Consigliamo moduli al silicio mono o poly-cristallino con numero
di celle da minimo 36 a massimo 144 celle.
V
mp
: tensione alla massima potenza a T=25°C > 30,0V
V
OC
: tensione circuito aperto a T=-10°C <100V
P
MAX
: massima potenza a 25°C < 620W
Consigliamo moduli al silicio mono o poly-cristallino con numero
di celle da minimo 72 a massimo 144 celle.
