Style 1–Porte standard

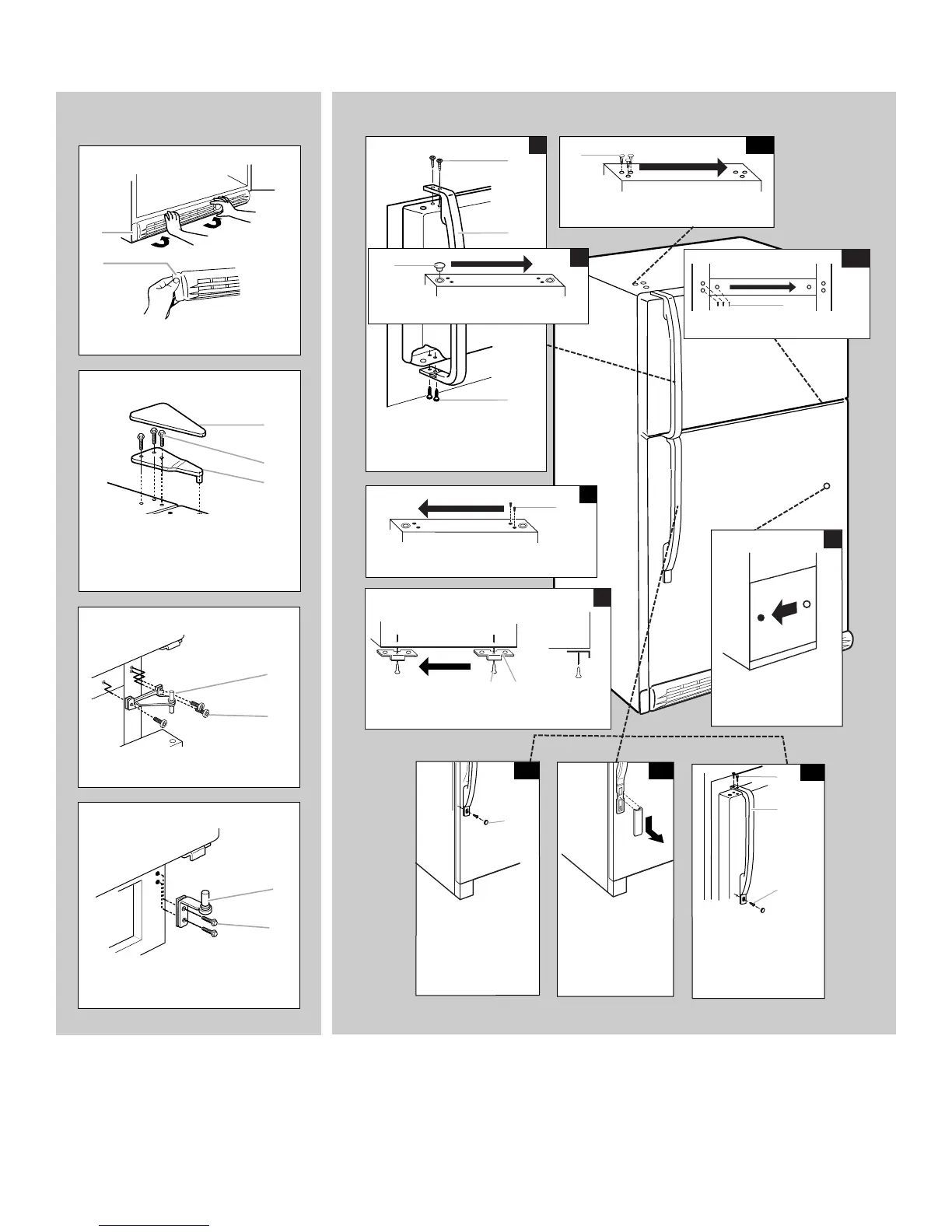

Inversion du sens d'ouverture des portes (option)
1
A
B
A
6-1
A. Couvre-vis de
A
6-2
A. Vis de la poignée
à tête plate
B. Poignée du
compartiment de
réfrigération
C. Vis de poignée
6-3
A
B
C
2
la poignée de
la porte
A. Bouchons obturateurs
de charnière de caisse
1-2
A
A. Vis à tête plate Torx
®
de 12-24
1-1
A
1-2
A. Bouchon obturateur
de charnière de porte
3
A
A. Vis de la poignée à tête plate
B.
Poignée de la porte du
compartiment de congélation
A. Vis de scellement de la
poignée de la porte
4
A
B. Butée de la porte
5
Vue de côté
Vue avant
BA
A. Vis de butée de la porte
7
Vis frontale de
scellement de la
poignée de la porte
Démontage et réinstallation
de la porte
A. Charnière inférieure
B. Vis de charnière à tête hexagonale
de ⁵⁄₁₆"
Charnière supérieure
Charnière inférieure
Charnière centrale
A. Charnière centrale
B. Vis à tête plate Torx
®
de 12-24
A
B
C
A
B
A
B
Grille de la base
A
A
A. Bouchon obturateur de
charnière inférieure
A. Plaque de charnière supérieure
B. Vis de charnière à tête hexagonale
de ⁵⁄₁₆"
C. Charnière supérieure
