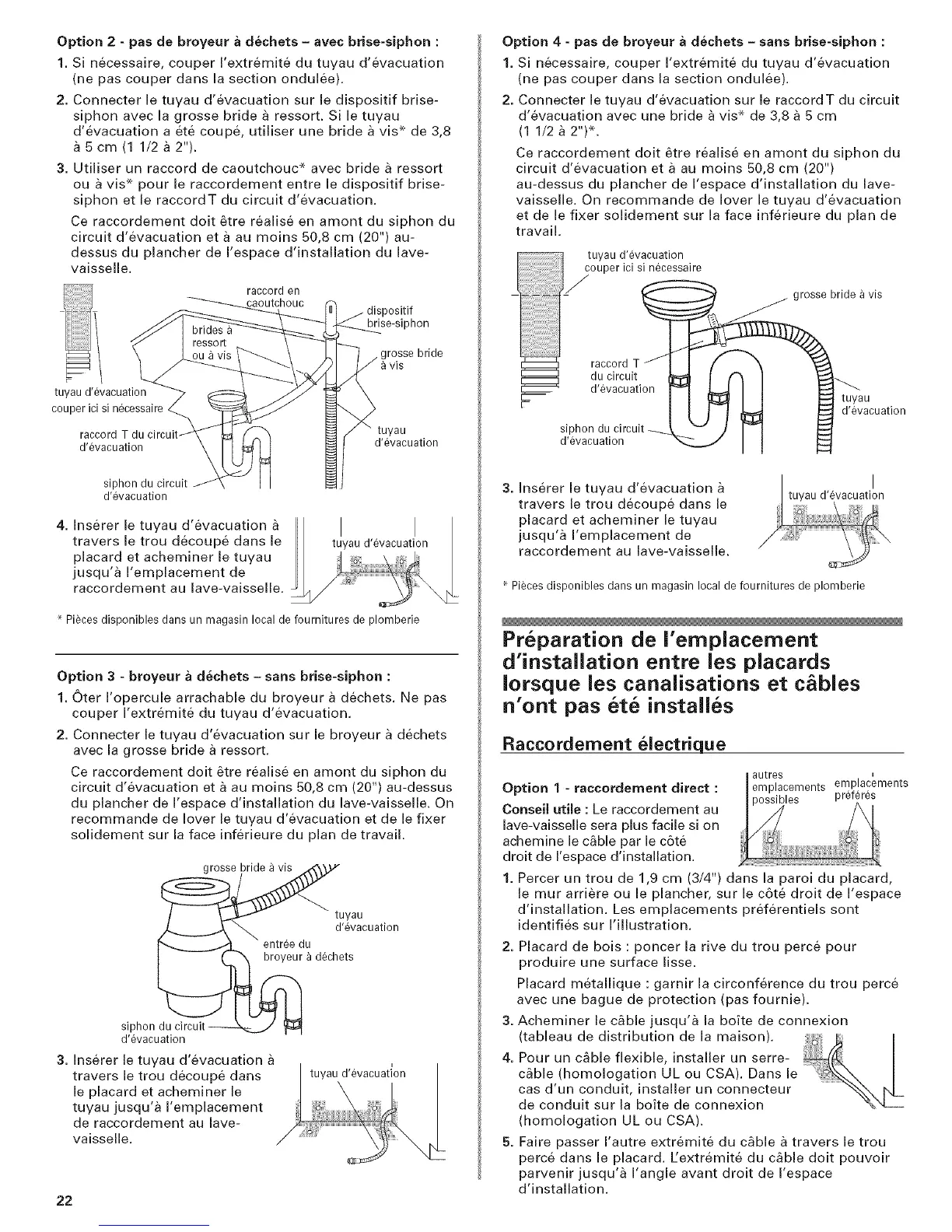

Option 2 - pas de broyeur a dechets - avec brise-siphon :
1. Si necessaire, couper I'extremit& du tuyau d'evacuation
(ne pas couper dans la section ondulee).
2. Connecter le tuyau d'evacuation sur le dispositif brise-
siphon avec la grosse bride & ressort. Si le tuyau
d'evacuation a et6 coupe, utiliser une bride a vis* de 3,8
5 cm (1 1/2 _ 2").
3. Utiliser un raccord de caoutchouc* avec bride _ ressort
ou _ vis* pour le raccordement entre le dispositif brise-
siphon et le raccordT du circuit d'evacuation.
Ce raccordement dolt _tre realis6 en amont du siphon du
circuit d'evacuation eta au moins 50,8 cm (20") au-
dessus du plancher de I'espace d'installation du lave-
vaisselle.
raccord en
caoutchouc
dispositif
brise-siphon
J grosse bride
a VIS
tuyau d'evacuation
couper ici si n6cessaire
raccord T tuyau
d'evacuation d'evacuation
siphon du
d'6vacuation
4. Inserer le tuyau d'&vacuation
travers le trou decoup6 dans le
placard et acheminer le tuyau
jusqu'a I'emplacement de
raccordement au lave-vaisselle.
tuyau d'evacuation
Pi_ces disponibles dans un magasin local de fournitures de plomberie
Option 3 - broyeur a deehets - sans brise-sJphon :
1. Oter I'opercule arrachable du broyeur a dechets. Ne pas
couper I'extremit6 du tuyau d'evacuation.
2. Connecter le tuyau d'evacuation sur le broyeur a dechets
avec la grosse bride a ressort.
Ce raccordement dolt _tre realis6 en amont du siphon du
circuit d'evacuation et & au moins 50,8 cm (20") au-dessus
du plancher de I'espace d'installation du lave-vaisseJle. On
recommande de lover le tuyau d'evacuation et de le fixer
solidement sur la face inferieure du plan de travail.
grosse bride a vis
tuyau
d'6vacuation
entree du
broyeur _ dechets
siphon du circuit
d'6vacuation
3. Inserer le tuyau d'evacuation
travers le trou decoup6 dans
le placard et acheminer le
tuyau jusqu'a I'emplacement
de raccordement au lave-
vaisselle.
i
tuyau d'evacuation
22
Option 4 - pas de broyeur a dechets - sans brise-siphon :
1. Si necessaire, couper I'extremit6 du tuyau d'evacuation
(ne pas couper dans la section ondulee).
2. Connecter le tuyau d'evacuation sur le raccordT du circuit
d'evacuation avec une bride _ vis* de 3,8 a 5 cm
(1 1/2 a 2")*.
Ce raccordement dolt _tre realise en amont du siphon du
circuit d'evacuation eta au moins 50,8 cm (20")
au-dessus du plancher de I'espace d'installation du lave-
vaisselle. On recommande de lover le tuyau d'evacuation
et de le fixer solidement sur la face inferieure du plan de
travail.
grosse bride ) vis
d'evacuation _ tuyau
d'evacuation
siphon du
d'evacuation
3. Inserer le tuyau d'evacuation
travers le trou decoupe dans le
placard et acheminer le tuyau
jusqu'a I'emplacement de
raccordement au lave-vaisselle.
Pieces disponibles dans un magasin local de fournitures de plomberie
Preparation de I'emplacement
d'installation entre los placards
Iorsque les canalisations et c bles
n'ont pas ete installes
Raccordement electdque
autres
Option 1 - raecordement direct : emplacements emplacements
)ossibles preferes
Conseil utile : Le raccordement au
lave-vaisselle sera plus facile si on
achemine le c_ble par le c6te
droit de I'espace d'installation.
1. Percer un trou de 1,9 cm (3/4") dans la paroi du placard,
le tour arriere ou le plancher, sur le c6te droit de I'espace
d'installation. Les emplacements preferentiels sont
identifies sur I'illustration.
2. Placard de bois : poncer la rive du trou perce pour
produire une surface lisse.
Placard metallique : garnir la circonference du trou perce
avec une hague de protection (pas fournie).
3. Acheminer le c_ble jusqu'_ la boite de connexion
(tableau de distribution de la maison).
4. Pour un c_ble flexible, installer un serre-
c&ble (homologation UL ou CSA). Dans le
cas d'un conduit, installer un connecteur
de conduit sur la boite de connexion
(homologation UL ou CSA).
5. Faire passer I'autre extremite du c_ble & travers le trou
perce dans le placard. Eextremite du c_ble dolt pouvoir
parvenir jusqu'_ I'angle avant droit de I'espace
d'installation.
