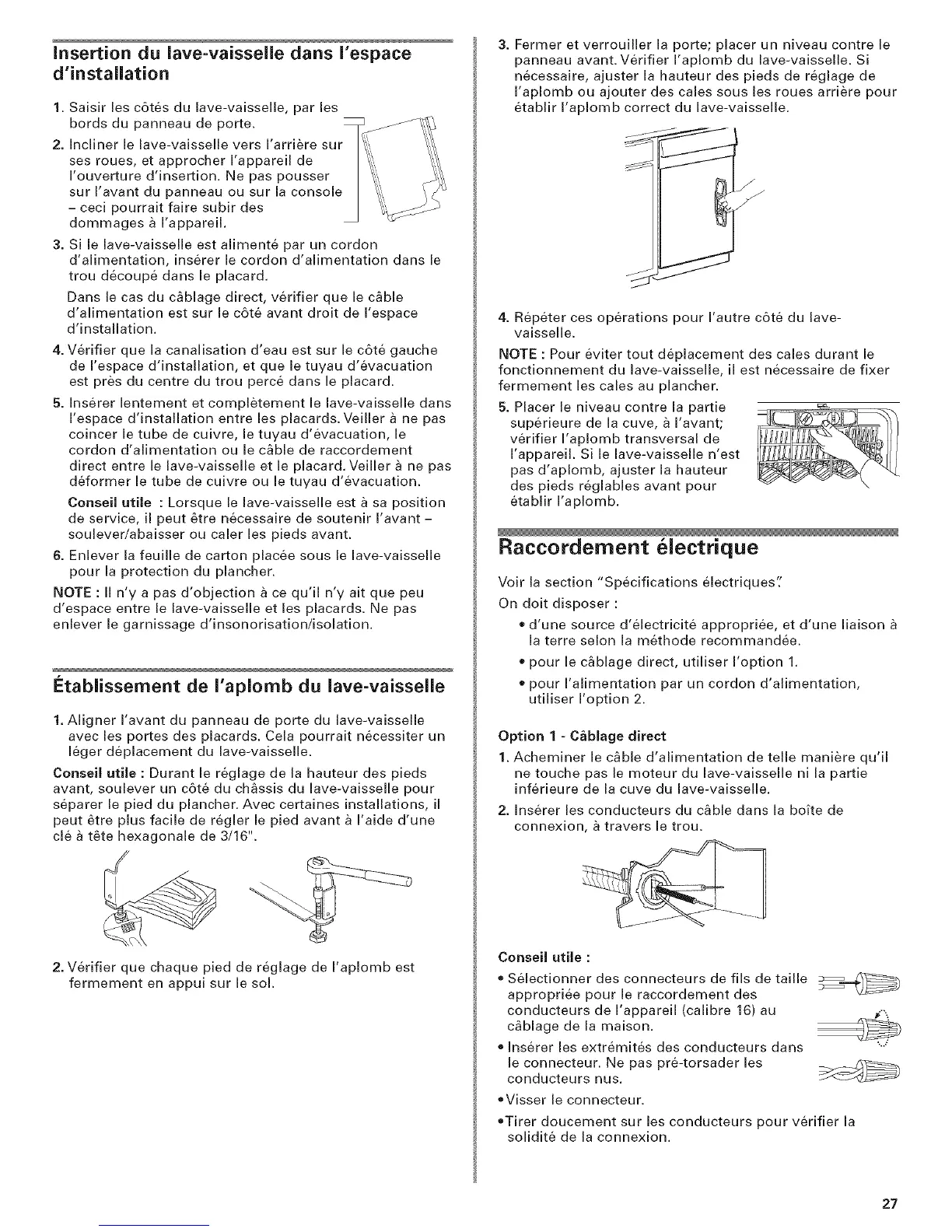

insertion du lave-vaisselle dans Fespace
d'installation
1. Saisir les c6tes du lave-vaisselle, par les
bords du panneau de porte.
2. Incliner le lave-vaisselle vers I'arriere sur
ses roues, et approcher I'appareil de
I'ouverture d'insertion. Ne pas pousser
sur I'avant du panneau ou sur la console
- ceci pourrait faire subir des
dommages a I'appareil.
3. Si le lave-vaisselie est aiimente par un cordon
d'alimentation, inserer le cordon d'alimentation dans le
trou decoup6 dans le placard.
Dans le cas du c&blage direct, verifier que le c_ble
d'alimentation est sur le c6te avant droit de I'espace
d'installation.
4. Verifier que la canalisation d'eau est sur le c6t& gauche
de I'espace d'installation, et que le tuyau d'evacuation
est pros du centre du trou perce dans le placard.
5. Inserer lentement et completement le lave-vaisselle dans
I'espace d'installation entre los placards. Veiller a ne pas
coincer le tube de cuivre, le tuyau d'evacuation, le
cordon d'alimentation ou le c&ble de raccordement
direct entre le lave-vaisselle et le placard. Veiller _ ne pas
ddormer le tube de cuivre ou le tuyau d'evacuation.
Conseil utile : Lorsque le lave-vaisselle est a sa position
de service, il pout _tre necessaire de soutenir I'avant -
soulever/abaisser ou caler los pieds avant.
6. Enlever la feuille de carton placee sous le lave-vaisselle
pour la protection du plancher.
NOTE : II n'y a pas d'objection ace qu'il n'y ait que peu
d'espace entre le lave-vaisselle et los placards. Ne pas
enlever le garnissage d'insonorisation/isolation.
Etablissement de I'aplomb du lave-vaisselle
1. Aligner I'avant du panneau de porte du lave-vaisselle
avec los portes des placards. Cola pourrait necessiter un
leger deplacement du lave-vaisselle.
Conseil utile : Durant le reglage de la hauteur des pieds
avant, soulever un c6te du chassis du lave-vaisselle pour
separer le pied du plancher. Avec certaines installations, il
peut _tre plus facile de regler le pied avant a I'aide d'une
cle _ t_te hexagonale de 3/16".
2. Verifier que chaque pied de reglage de I'aplomb est
fermement en appui sur le sol.
3. Fermer et verrouiller la porte; placer un niveau contre le
panneau avant. Verifier I'aplomb du lave-vaisselle. Si
necessaire, ajuster la hauteur des pieds de reglage de
I'aplomb ou ajouter des cales sous les roues arriere pour
etablir I'aplomb correct du lave-vaisselle.
4. Rep&ter ces op&rations pour I'autre c6te du lave-
vaisselle.
NOTE : Pour eviter tout d&placement des cales durant le
fonctionnement du lave-vaisselle, il est necessaire de fixer
fermement los cales au plancher.
5. Placer le niveau contre la partie
superieure de la cuve, & I'avant;
verifier I'aplomb transversal de
I'appareil. Sile lave-vaisselle n'est
pas d'aplomb, ajuster la hauteur
des plods reglables avant pour
etablir I'aplomb.
Raccordement @lectrique
Voir la section "Specifications electriques"
On doit disposer :
e d'une source d'electricit6 appropriee, et d'une liaison
la terre selon la methode recommandee.
pour le c_blage direct, utiliser I'option 1.
pour I'alimentation par un cordon d'alimentation,
utiliser I'option 2.
Option 1 - C_blage direct
1. Acheminer le c_ble d'alimentation de telle maniere qu'il
ne touche pas le moteur du lave-vaisselle ni la partie
inferieure de la cuve du lave-vaisselle.
2. Inserer les conducteurs du c_ble dans la boke de
connexion _traversletrou.
Conseil utile
Selectionner des connecteurs de ills de taille __
appropriee pour le raccordement des
conducteurs de I'appareil (calibre 16) au
c_blage de la maison.
Inserer les extremites des conducteurs dans
le connecteur. Ne pas pre-torsader les
conducteurs nus.
_Visser le connecteur.
.Tirer doucement sur les conducteurs pour verifier la
solidite de la connexion.
27
