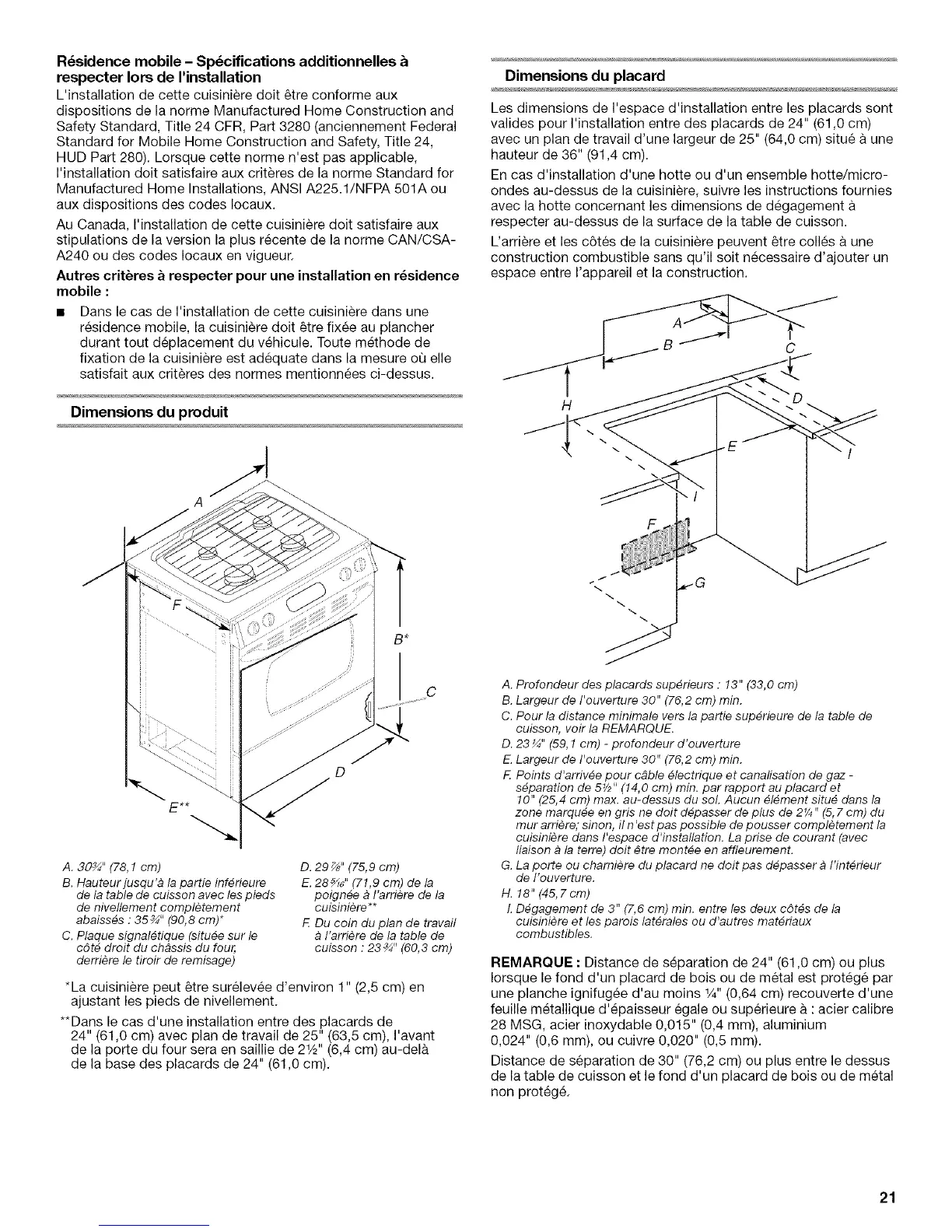

R_sidence mobile - Specifications additionnelles
respecter Iors de I'installation
L'installation de cette cuisiniere dolt _tre conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
I'installation dolt satisfaire aux criteres de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes Iocaux.
Au Canada, I'installation de cette cuisiniere dolt satisfaire aux
stipulations de la version la plus recente de la norme CAN/CSA-
A240 ou des codes Iocaux en vigueur.
Autres critbres a respecter pour une installation en r_sidence
mobile :
• Dans le cas de I'installation de cette cuisiniere dans une
residence mobile, la cuisiniere dolt _tre fixee au plancher
durant tout deplacement du vehicule. Toute methode de
fixation de la cuisiniere est adequate darts la mesure ou elle
satisfait aux criteres des normes mentionnees ci-dessus.
Dimensions du produit
Dimensions du placard
Les dimensions de I'espace d'installation entre les placards sont
valides pour I'installation entre des placards de 24" (61,0 cm)
avec un plan de travail d'une largeur de 25" (64,0 cm) situe a une
hauteur de 36" (91,4 cm).
En cas d'installation d'une hotte ou d'un ensemble hotte/micro-
ondes au-dessus de la cuisiniere, suivre les instructions fournies
avec la hotte concernant les dimensions de degagement
respecter au-dessus de la surface de la table de cuisson.
L'arriere et les c6tes de la cuisiniere peuvent _tre colles a une
construction combustible sans qu'il soit necessaire d'ajouter un
espace entre I'appareil et la construction.
H
C
D
A. 30_" (78, ! cm)
B. Hauteur jusqu'# la pattie infErieure
de la table de cuisson avec les pieds
de nivellement completement
abaissEs : 35_" (90,8 cm)*
C. Plaque signalEtique (situEe sur le
c6tE droit du chbssis du four,
derriere le tiroir de remisage)
D. 29 z_,,(75,9 cm)
E. 28_6" (71,9 cm) de la
poignEe a I'arriere de la
cuisiniere**
P Du coin du plan de travail
# I'arriere de la table de
cuisson : 23_" (60,3 cm)
*La cuisiniere peut _tre surelevee d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61,0 cm) avec plan de travail de 25" (63,5 cm), I'avant
de la porte du four sera en saillie de 21/2'' (6,4 cm) au-dela
de la base des placards de 24" (61,0 cm).
A. Profondeur des placards supErieurs : 13" (33,0 cm)
B. Largeur de I'ouverture 30" (76,2 cm) min.
C. Pour la distance minimale vers la pattie supErieure de la table de
cuisson, veir la REMARQUE.
D. 23 _" (59,1 cm) - prefondeur d'ouverture
E. Largeur de I'ouverture 30" (76,2 cm) min.
F. Points d'arrivEe pour cbble Electrique et canalisation de gaz -
separation de 5F2" (14,0 cm) min. par rapport au placard et
!0" (25,4 cm) max. au-dessus du soL Aucun ElEment situE dans la
zone marquee en gris ne dolt dEpasser de plus de 2¼" (5,7 cm) du
mur arriere; sinon, il n 'est pas possible de pousser completement la
cuisiniere dans I'espace d'installatien. La prise de courant (avec
liaison a la terre) dolt _tre montEe en affleurement.
G. La porte ou charniere du placard ne dolt pas dEpasser a I'intErieur
de I'ouverture.
H. 18" (45,7cm)
L DEgagement de 3" (7,6 cm) min. entre les deux c6tEs de la
cuisiniere et /es patois latErales ou d'autres matEriaux
combustibles.
REMARQUE : Distance de separation de 24" (61,0 cm) ou plus
Iorsque le fond d'un placard de bois ou de metal est protege par
une planche ignifugee d'au moins W' (0,64 cm) recouverte d'une
feuille metallique d'epaisseur egale ou superieure & : acier calibre
28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium
0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de separation de 30" (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d'un placard de bois ou de metal
non proteg&
21
