Cómo quitar y volver a poner
la puerta en su lugar

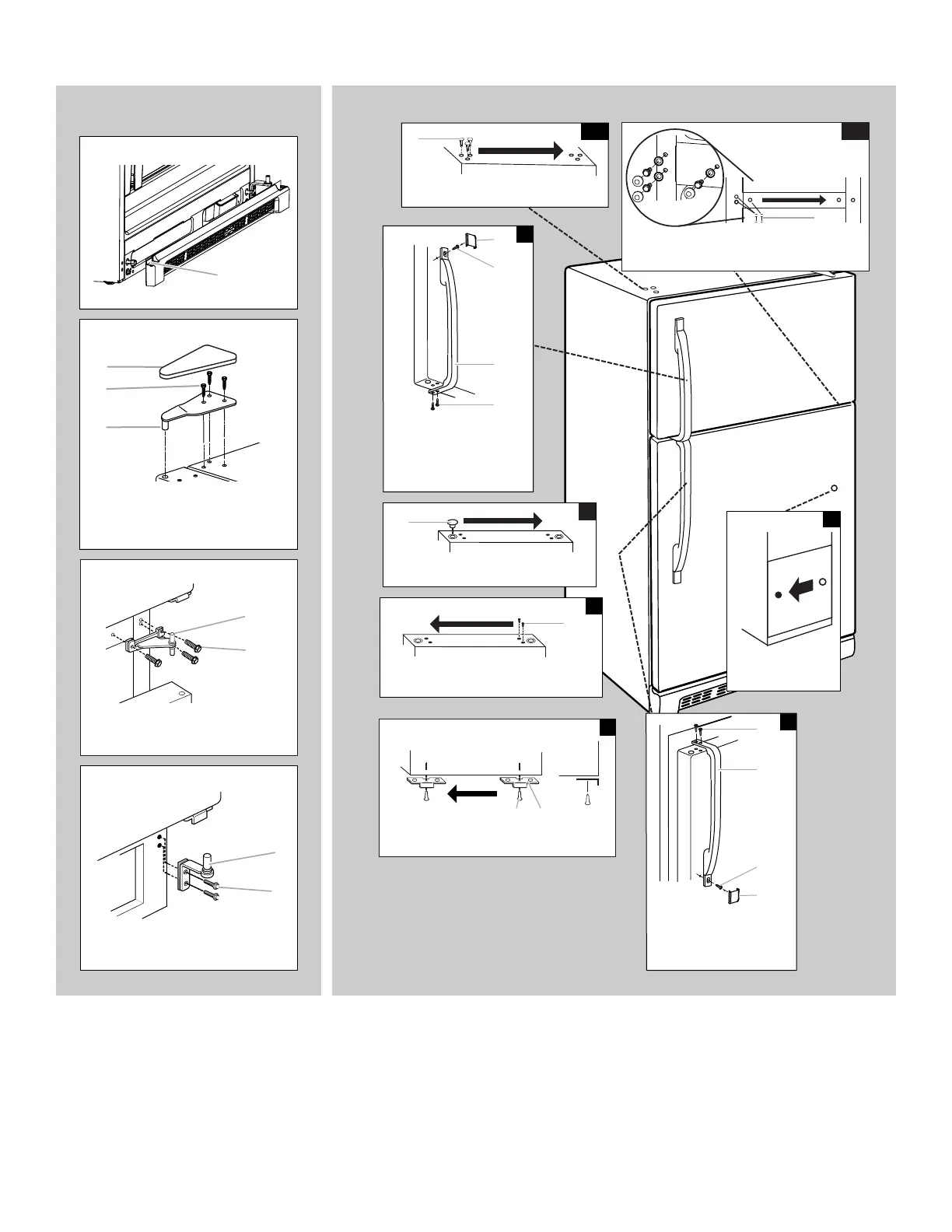

Cambio del sentido de apertura de las puertas (opcional)
3
4
1-2
A
A
B
A
A
5
Vista lateral
Vista frontal
2
D
C
B
A
7
1-1
A.
A
Tornillos de bisagra de cabeza
hexagonal de
5
/
16
"
, Tapas domo y
arandelas de las tapas domo
A. Tapones para los orificios
de la bisagra de la carcasa
A. Tapón del orificio de la bisagra de
la puerta
A. Tapón del orificio
de la manija de
la puerta
A.
Tornillos selladores
de la manija de la puerta
6
A
B
C
D
B. Manija del refrigerador
C. Tornillo de la manija
D. Cubierta del tornillo
A. Tornillo de cabeza
plana de la manija
B. Retén de la puerta
A. Tornillo del retén de la puerta
C. Manija del
congelador
B. Tornillo de la manija
A. Cubierta del tornillo
D. Tornillo de cabeza
plana de la manija
Rejilla de la base
A. Tapa
A
Bisagra central
A.
Bisagra central
A
B
B. Tornillos de cabeza hexagonal para
bisagra de
5
/
16
"
A.
Bisagra inferior
Bisagra inferior
A
B
B. Tornillos de cabeza hexagonal para
bisagra de
5
/
16
"
A
Bisagra superior
B
C
A.
Cubierta de la bisagra superior
C.
Bisagra superior
B. Tornillos de cabeza hexagonal para
bisagra de
5
/
16
"
