Fig. 4
4
91782 4 03/13
702CC
702SF
P
MANUTENÇAO
AVARIAS
MANUTENÇÃO DO MECANISMO
DE CORTE CRUZADO (“cross-cut”):
Os mecanismos de corte cruzado (“cross-
cut“) têm de ser lubrificados depois de
um determinado tempo de operação. Se
o indicador de controlo (7) se acender,
proceda da seguinte forma:
Distribua um pouco do óleo especial que é parte do
fornecimento numa folha de papel e insira este no
compartimento de admissão.
O papel é recolhido e ao mesmo tempo o óleo
necessário à lubricação alcança o mecanismo de
corte.
Nota:Paraapagaraindicação,depoisdelubricar
omecanismodecorte,conrmeoprocedimento
desta forma:
- Abra a porta até o indicador de controlo (8) se
acender. Os indicadores de controlo
(7) e (4)
piscam.
- Mantenha premido o botão de retrocesso (4) até o
indicador de controlo (7) se apagar.
- Volte a fechar a porta.
O mecanismo de corte inicia automaticamente
um ciclo de limpeza (rotação para a frente e para
trás) e desliga-se. A máquina volta ao estado
operacional. Para encomendar o óleo especial,
consulte “ACESSÓRIOS ESPECIAIS”.
ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:
Se a máquina não for usada durante algum tempo,
desliga-se automaticamente depois de aprox. 5 min.
O indicador LED
do botão das funções (1) do modo
“Operacional” apaga-se. Para a voltar a ligar, prima
por instantes o botão das funções.

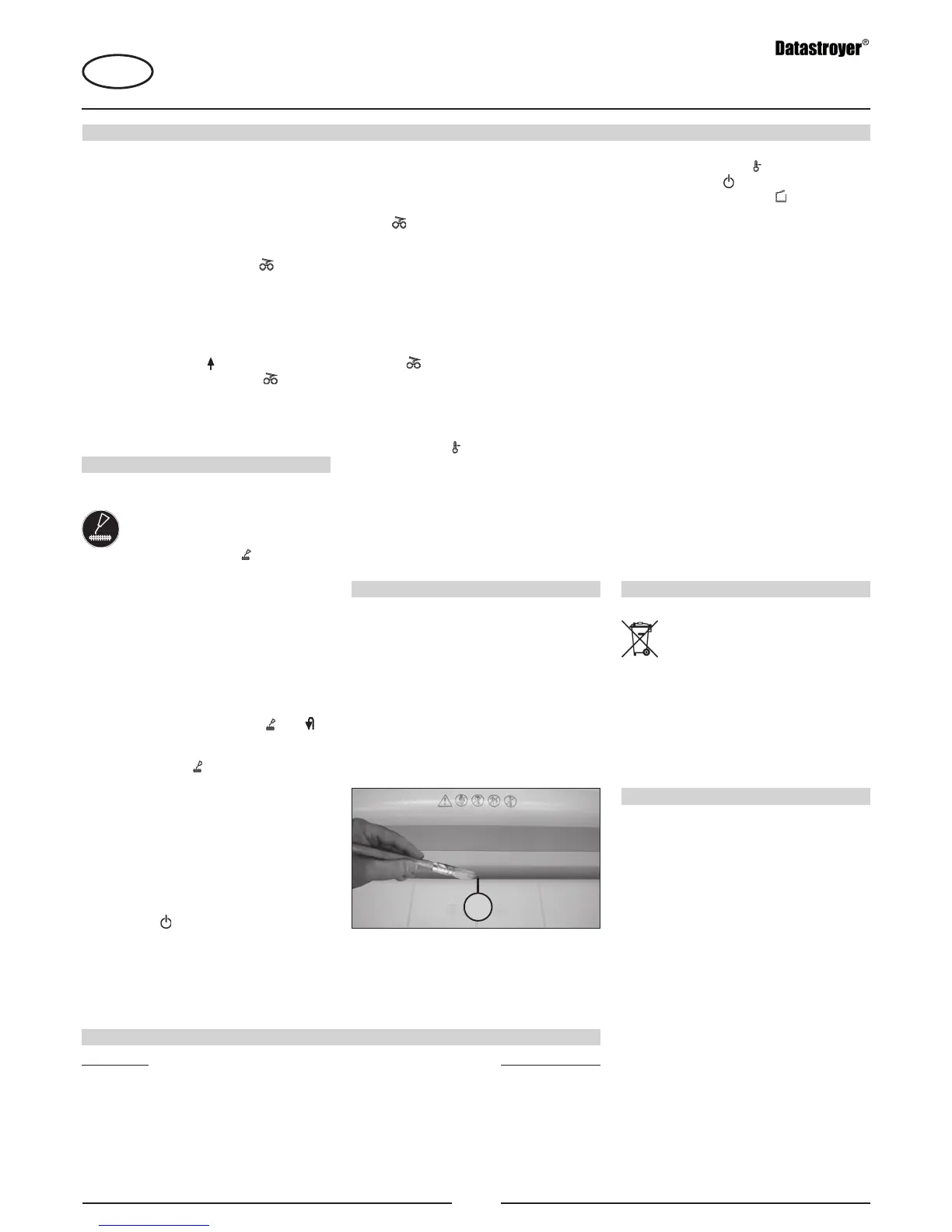

LIMPEZA DAS CÉLULAS FOTOELÉCTRICAS
(Fig. 4):
Se ficarem pedaços de papel na ranhura de
alimentação (por ex. depois de um congestionamento
de papel) é possível que o aparelho já não se
desligue porque o dispositivo fotoeléctrico detecta o
estado “ocupado”.
Pode retirar os pedaços de papel ou limpar a célula
fotoeléctrica introduzindo mais uma folha de papel no
mecanismo de corte ou activando a rotação inversa
da máquina e, com um pincel, limpar por instantes o
dois “olhos” da célula fotoeléctrica.
MANUTENÇAO
CONGESTIONAMENTO
DE MATERIAL NO APARELHO:
(Função Auto-Reverse)
Em caso de congestionamento devido a fornecimento
de demasiado material, a máquina reage da seguinte
forma:
- O mecanismo de corte bloqueia, retrocede um
pouco (o material é desbloqueado) e pára. O motor
desliga-se. O indicador de controlo (6) acende-
se.
Proceda da seguinte forma:
- Retire o papel reconduzido.
- O mecanismo de corte gira agora automaticamente
para a frente e destrói o papel que resta no
mecanismo de corte. Durante a rotação para a
frente, o indicador LED
do botão de avanço (2)
acende-se. O indicador de controlo (6) apaga-
se.
- Continue a destruição com menos quantidade de
papel.
DISPOSITIVO FOTOELÉCTRICO
OCUPADO AO SE ABRIR A PORTA:
Se, ao abrir a porta, ainda houver material no
compartimento de admissão, o motor desliga-se e o
mecanismo de corte para. Acende-se a indicação de
controlo
(6).
Feche a porta e conrme o estado premindo o botão
de avanço (2) por instantes. O material de corte
existente é conduzido ao mecanismo de corte e
destruído.
DISPOSITIVO FOTOELÉCTRICO
OCUPADO AO LIGAR:
Se ao ligar ainda máquina ainda houver material no
compartimento de admissão, acende-se a indicação
de controlo
(6).
Retire o material e conrme o estado premindo o
botão de avanço (2) por instantes.
PROTECÇÃO DO MOTOR:
Se estiver sobrecarregado, o motor desliga-se. O
indicador de controlo (9) acende-se.
Após um período de arrefecimento de aprox. 15 a
20 minutos (conforme o modelo e a temperatura
ambiente), pode voltar a ligar o aparelho.
FALHA ELÉCTRICA:
Se o indicador de controlo (9) piscar juntamente
com o indicador LED
do botão das funções (1) ou
apenas o indicador de controlo (8), é porque há
uma falha eléctrica. Não é possível colocar a máquina
em funcionamento.
Neste caso, informe o seu revendedor autorizado.
LISTA DE CONTROLO EM CASO DE FALHA:
Se o aparelho não funcionar, verique os seguintes
pontos:
- A cha está ligada à rede?
- A porta está fechada?
- O recipiente de saída de papel está cheio?
Siga as instruções conforme ”ESVAZIAR O
RECIPIENTE DE SAÍDA DE PAPEL“.
- Há congestionamento de material no aparelho?
Siga as instruções em “CONGESTIONAMENTO
DE MATERIAL NO APARELHO”.
- O motor cou sobrecarregado?
Veja em “PROTECÇÃO DO MOTOR”.
Se nenhum destes pontos de verificação se
aplicar, informe o seu revendedor autorizado.
DADOS TECNICOS
Largura do corte:
702CC (Tipo 297-4C): 4x46 mm (cross-cut)
702CC (Tipo 297-2C): 1,9x15 mm (cross-cut)
702SF (Tipo 297-1CF): 0,8x4,5 mm (cross-cut)
Velocidade do corte:
702CC (Tipo 297-4C): 0,13 m/seg.
702CC (Tipo 297-2C): 0,13 m/seg.
702SF (Tipo 297-1CF): 0,23 m/seg.
Capacidade do corte:
702CC (Tipo 297-4C): 40-50 folhas (70g/m
2
)
702CC (Tipo 297-2C): 25-30 folhas (70g/m
2
)
702SF (Tipo 297-1CF): 8-10 folhas (70g/m
2
)
Tensão de ligação: 230V/50Hz
120V/60Hz
Segurança:
230V/50Hz: 16 A (ociosa)
120V/60Hz: 20 A (ociosa)
Largura de trabalho: 405 mm
Nivel de ruido: ca. 52 dB(A)
Potência: 1,9 kW
Dimensões (LxPxA): 660x560x1050 mm
Peso: ca. 90 kg
ACESSORIOS ESPECIAIS
DISPOSIÇÃO
DISPOSIÇÃO DA MÁQUINA:
Quando jogar a máquina fora, cuide que a
disposição da mesma seja condizente com
as normas de proteção do meio ambiente.
Não disponha partes da máquina ou da
sua embalagem no lixo caseiro.
16
Designação N° de encomenda
Sistema automático óleo injecção #SLS800
#800 Sacolas (100) #WHI800
#800 Sacolas (50) #WHI800C
#55 Óleo lubricante (4 galões) #SL05G
#55 Óleo lubricante (2 galões) #SL05G-2
Indicação: No caso de encomendar mais tarde peças dos acessórios especiais e no caso de ne-
cessitar peças de reposição, por favor chamar 800-243-9226.
